Ultraschall Hauswasserzähler IUWS B.One (LoRaWAN® & OMS)

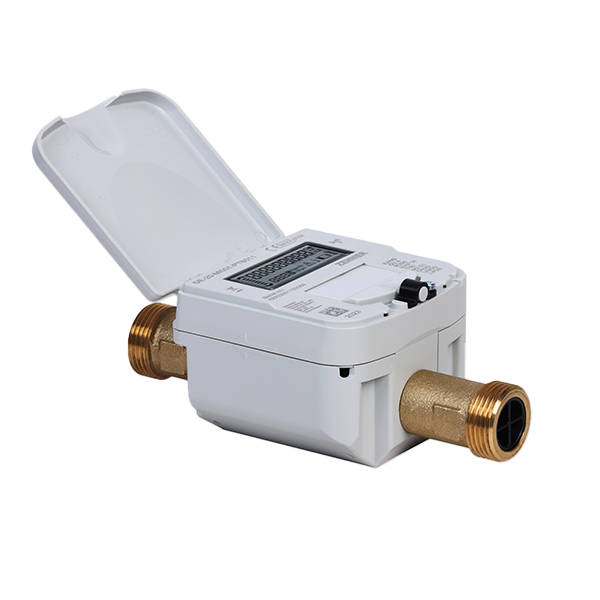

Der IUWS B.One ist ein Ultraschall-Wohnungs- und Hauswasserzähler für Kaltwasser, der den Durchfluss ohne bewegliche Teile misst. Das macht ihn unempfindlich gegen Ablagerungen und Partikel und liefert auch im unteren Durchflussbereich präzise Werte. Du kannst ihn in beliebiger Einbaulage setzen — Steigrohr, Fallrohr oder Überkopf — und die Funktechnologie werkseitig oder später per App auf die Liegenschaft abstimmen.
Aus der Praxis: Deine Vorteile auf der Baustelle
Was diesen Ultraschallzähler auf der Baustelle ausmacht — kurz und ohne Werbe-Sprech:
- Beliebige Einbaulage, auch über Kopf: Steigrohr, Fallrohr oder Überkopf-Montage sind freigegeben — Du richtest Dich nach der Rohrlage, nicht umgekehrt, und sparst Dir Sonderlösungen im Schacht.
- Keine beweglichen Teile: Die Ultraschallmessung kommt ohne Flügelrad aus — das Messwerk ist unempfindlich gegen Ablagerungen und Partikel und hält seine Genauigkeit auch bei niedrigen Durchflüssen.
- Keine Ein- und Auslaufstrecke nötig: Der Zähler ist mit Strömungsprofilempfindlichkeitsklasse U0/D0 zugelassen — Du setzt ihn direkt hinter Bogen oder Armatur, ohne Beruhigungsstrecke einzuplanen.
- Überflutungssicher nach IP68: Auch im nassen Schacht oder bei kurzzeitiger Überflutung bleibt der Zähler dicht — das nimmt Dir bei der Einbauortwahl im Keller- und Schachtbereich Druck.
- Breites Nennweiten-Spektrum: Von DN15 bis DN50 mit Q3 2,5 bis 25 m³/h deckst Du Wohnungs-, Haus- und Hausanschluss-Anwendungen aus einer Bauserie ab.
Funk-Varianten & Auslesung
Beim IUWS B.One ist die Funkschnittstelle nicht fest auf einen Standard verdrahtet. Du wählst die Auslesetechnologie nach der Liegenschaft — und kannst sie auch später noch ändern.
Umschaltbare Funktechnologie — wM-Bus oder LoRaWAN. Die integrierte Funkschnittstelle ist werkseitig je nach Kundenwunsch auf wireless M-Bus oder LoRaWAN (868 MHz) vorkonfiguriert. Über die B.One Device Manager App lässt sich die Funktechnologie auch nachträglich wechseln — passend zur vorhandenen oder geplanten Infrastruktur. wM-Bus eignet sich für Walk-by- und Drive-by-Auslesung, LoRaWAN für die automatische tägliche Übertragung an ein Gateway, etwa im Minol Connect Funksystem.
Parallelfunk — wM-Bus und LoRaWAN gleichzeitig. Der IUWS B.One kann seine Messdaten über beide Funkwege parallel senden. Das hält den Übergang offen: Die Liegenschaft kann auf wM-Bus weiterlaufen und gleichzeitig in ein LoRaWAN-System hineinwachsen, ohne dass der Zähler getauscht werden muss. Das wM-Bus-Telegramm überträgt je nach Szenario zusätzlich Mediums- und Umgebungstemperatur.
NFC-Schnittstelle und NDC-Nachrüstung. Über die galvanisch getrennte NFC-Schnittstelle liest und konfigurierst Du den Zähler direkt am Einbauort — mit dem ZENNER-NFC-Coupler oder der B.One Device Manager App. Für schwierige Einbauorte wie Schachtzähler lässt sich zusätzlich ein externes NDC-Funkmodul aufschalten. Die OMS-Zertifizierung ermöglicht die BSI-konforme Anbindung an ein Smart Meter Gateway.
Eichrecht & Normen
Der IUWS B.One ist eichrechtskonform nach MID 2014/32/EU und DIN EN ISO 4064 und nach DVGW-Richtlinie W406 zertifiziert. Die Eichfrist beträgt für Wasserzähler einheitlich 6 Jahre (MessEV Anlage 7, Abschnitt 5.1, in der seit dem 01.01.2015 geltenden Fassung). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Der IUWS B.One erfüllt diese Anforderung mit seiner integrierten wM-Bus- oder LoRaWAN-Schnittstelle ab Werk. Die im Trinkwasserbereich eingesetzten Materialien entsprechen den UBA-Bewertungsgrundlagen, das Gehäuse besteht aus bleifreiem Messing; die Funkschnittstelle ist nach RED 2014/53/EU konform.
Technische Daten im Überblick
| Messprinzip | Ultraschall-Durchflussmessung, ohne bewegliche Teile |
| Medium / Temperatur | Kaltwasser, Mediumstemperatur 0,1 bis 50 °C |
| Funkschnittstelle | wireless M-Bus oder LoRaWAN, umschaltbar, Parallelfunk möglich; NFC-Schnittstelle |
| Nennweiten | DN15, DN20, DN25, DN32, DN40, DN50 |
| Dauerdurchfluss Q3 | 2,5 / 4 / 10 / 16 / 25 m³/h (je nach Nennweite) |
| Messbereich | Standard R250, erreichbar bis R800 (je nach Ausführung) |
| Einbaulage | beliebig — Steigrohr, Fallrohr, Überkopf |
| Betriebsdruck | MAP 0,3 bis 16 bar |
| Schutzklasse | IP68 — überflutungssicher |
| Strömungsprofilempfindlichkeit | U0/D0 — keine Ein-/Auslaufstrecke erforderlich |
| Gehäuse / Werkstoffe | bleifreies Messing, Werkstoffe nach UBA-Bewertungsgrundlagen |
| Batterielaufzeit | bis zu 15 Jahre (LoRaWAN, je nach Konfiguration) |
| Zulassungen | MID 2014/32/EU, DIN EN ISO 4064, DVGW W406, OMS-Zertifizierung, RED 2014/53/EU |
Profi-Tipp für die Montage
Tipp: Die Funkschnittstelle aktiviert sich automatisch, sobald der Zähler nach dem Einbau mit Wasser gefüllt ist — alternativ schaltest Du sie am Einbauort über die NFC-Schnittstelle mit der B.One Device Manager App scharf. Prüfe vor dem Schließen, ob das gewünschte Funkszenario eingestellt ist, und verwende für die Verschraubungen grundsätzlich neues, einwandfreies Dichtmaterial. Absperrorgane nach der Montage langsam öffnen, um Druckschläge zu vermeiden, und ausreichend spülen. Passende Verschraubungs-Sätze, Flachdichtringe sowie das externe NDC-Funkmodul für Schachtzähler findest Du direkt im zugehörigen Zubehör-Sortiment hier im minol-shop.
