SHK-Zubehör: Profi-Qualität für eine sichere Montage

Der Kugelhahn mit loser Überwurfmutter kombiniert Absperr-Kugelhahn und Anschlussverschraubung in einem Bauteil — das spart Einbaulänge, eliminiert einen Arbeitsschritt und ist für Wärme- und Kältezähler in vier Varianten von qp 0,6 bis 6 m³/h erhältlich. Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleKugelhahn und Verschraubung in einem — kürzere Einbaustrecke, weniger Teile: Die lose Überwurfmutter ist bereits am Kugelhahn integriert, sodass keine separate Verschraubung in den Hahn eingehanft werden muss. Das verkürzt die Einbaustrecke, reduziert die Anzahl der Dichtflächen und spart spürbar Zeit bei Neuinstallation und Eichaustausch.Schnelle 90°-Absperrung für sauberen Zählerwechsel: Der integrierte Kugelhahn lässt sich mit einem Vierteldreh vollständig schließen — Vorlauf und Rücklauf schnell absperren, Zähler tauschen, wieder öffnen. Kein Werkzeug für die Absperrung nötig.Vier Varianten für alle gängigen qp-Stufen: Mat.-Nr. 140331 (Ü ¾" × IG ¾", qp 0,6+1,5 m³/h) und 140332 (Ü 1" × IG 1", qp 2,5 m³/h) als reine Absperrvarianten. Mat.-Nr. 143700 (Ü 1¼" × IG 1", qp 3,5+6 m³/h) und 155408 (Ü 1¼" × IG 1¼", qp 6 m³/h) zusätzlich mit integriertem Temperaturfühleranschluss M10x1 für direkteintauchende Fühler.Technische DatenFunktionKugelhahn mit integrierter loser Überwurfmutter (Kugelhahn + Anschlussverschraubung kombiniert)Absperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Varianten (Mat.-Nr. · Ü-Mutter × IG · DN · qp)140331 · Ü ¾" × IG ¾" · DN 20 · qp 0,6+1,5 m³/h  |  140332 · Ü 1" × IG 1" · DN 20 · qp 2,5 m³/h  |  143700 · Ü 1¼" × IG 1" · DN 25 · qp 3,5+6 m³/h + Fühleranschluss M10x1  |  155408 · Ü 1¼" × IG 1¼" · DN 32 · qp 6 m³/h + Fühleranschluss M10x1Fühleranschluss (Varianten 143700 / 155408)M10x1 für direkteintauchende Temperaturfühler DS27,5 (5×45 mm) bzw. DS38EinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippFür Minocal C5-M60 und zelsius C5-IUF bis qp 2,5 m³/h werden pro Zähler standardmäßig 2 Absperrkugelhähne (140331 oder 140332) paarweise verbaut — Bestellmenge entsprechend planen. Die Varianten 143700 und 155408 mit Fühleranschluss M10x1 ersetzen den separaten Kugelhahn mit Fühleranschluss und sind normgerecht nach PTB TR K 9 und EN 1434 für den direkteintauchenden Fühlereinbau ausgelegt. Wer alles auf einmal bestellen möchte, findet die fertig abgestimmte Kombination im Einbauset mit Passstück. Als Alternative ohne integrierte Verschraubung steht der Kugelhahn Messing verchromt 2×IG für DN 15 bis DN 40 zur Verfügung.

Das Aufputzset für den ZENNER-Block 2″ (Chrom, duo) ist die einteilige verchromte Sichtrosette 180 × 150 mm zur Abdeckung des Zwei-Zähler-Montageblocks — komplett mit Spindelverlängerungen, Zentrierscheiben, Ventilhülsen und Kronengriffen zur Bedienung der integrierten Absperrventile.Aus der Praxis: Deine Vorteile auf der BaustelleKomplette Sichtfront mit Ventilbedienung: Die einteilige Rosette deckt den ZENNER-Block 2″ sauber ab; über die mitgelieferten Kronengriffe lassen sich die im Block integrierten Absperrventile direkt von vorn betätigen — Zählertausch ohne Rohrnetzabsperrung.Tiefenausgleich inklusive: Spindelverlängerungen und Zentrierscheiben gleichen die Einbautiefe aus und zentrieren die Rosette sauber über dem Block — auch bei nicht ganz bündigem Einbau ein gerader Wandabschluss.Kalt-/Warmwasser farblich gekennzeichnet: Zwei Kronengriffeinsätze fixieren die Kronengriffe und kennzeichnen Kalt- und Warmwasser farblich (blau/rot) — eindeutige Zuordnung der beiden Zähler auf einen Blick.Technische DatenPassend fürZENNER-Block 2″ (duo), Montageblock für Unterputzzähler MinolistBauformEinteilige RosetteAbmessungen (B × H)180 × 150 mmOberflächeChromLieferumfangRosette, Spindelverlängerungen, Zentrierscheiben, Ventilhülsen, Kronengriffe, 2 Kronengriffeinsätze (KW/WW)Nicht enthaltenMontageblock und ZählerProfi-TippEinzelblock statt Duo? Für den einzelnen Block gibt es das Aufputzset in 100 × 150 mm, Chrom (Art.-Nr. 175337). Passender Block: Das Set gehört zum ZENNER-Block 2″, lieferbar in Messing (Art.-Nr. 124090) oder Rotguss (Art.-Nr. 129094) — er nimmt die Unterputzzähler Minolist auf. Beim Messeinsatzwechsel: Den L-förmigen Dichtring Ø 56 für Minolist (Art.-Nr. 100302) erneuern, damit die Messkapsel dauerhaft dicht sitzt.

Die Verlängerung 30 mm für das Aufputzset bringt die Rosette des UPT micro V oder Minoblock micro bündig an die Wand, wenn das Unterputzgehäuse zu tief eingeputzt wurde — je Block werden 2 Stück benötigt, erhältlich in Chrom, Edelmatt und Weiß.Aus der Praxis: Deine Vorteile auf der BaustelleZu tief eingeputzt? Kein Problem: Wenn das Unterputzgehäuse nach dem Verputzen oder Fliesen nicht mehr bündig sitzt, brückst Du mit diesem Set die fehlenden 30 mm — ohne Rückbau, ohne Stemmen. Die zweiteilige Spindelverlängerung und die Kunststoff-Hülse für die Rosette gleichen den Wandversatz sauber aus.Passt zu UPT micro V und Minoblock micro: Das Verlängerungsset ist auf beide Bauserien abgestimmt — du benötigst es also unabhängig davon, ob Du ein einzelnes UPT micro V oder einen Minoblock micro Duo verbaust. Pro Block je 2 Stück einplanen.Drei Oberflächen, ein Artikel: Wähle per Farbselektor zwischen Chrom, Edelmatt und Weiß — passend zur gewählten Oberfläche des Aufputzsets, damit Rosette und Verlängerung optisch eine Einheit bilden.Technische DatenPassend fürUPT micro V, Minoblock micro (Aufputzset-Bauserie micro)Verlängerungsmaß30 mmVerfügbare FarbenChrom · Edelmatt · WeißLieferumfang1× zweiteilige Spindelverlängerung + 1× Kunststoff-Verlängerungshülse für die Rosette — je Block 2 Stück benötigtArt.-Nr.100696Profi-TippTiefer als 30 mm eingeputzt? Für Wandversätze bis 60 mm gibt es die Verlängerung 60 mm (Art.-Nr. 103256) als größere Schwester direkt im Shop. Reicht auch das nicht, lässt sich mit der Zusatzverlängerung 30 mm für das Verlängerungs-Set micro V weiter stapeln. Zum passenden Aufputzset für den Minoblock micro (Art.-Nr. 112097) und das UPT micro V gelangst Du ebenfalls direkt über den Shop.

Das Ausgleichstück für den Minomess Universalzähler M22 gleicht den Abstand zwischen Aufputzzähler und Rohrleitung aus — verchromt, mit O-Ring-Dichtung, in 8 Varianten nach Baulänge (105–190 mm), Anschlussgewinde (G¾B / G1B / G1¼B) und Nennweite (DN 15 / 20 / 25) wählbar. Je Zähler 2 Stück erforderlich — bitte beim Kauf die richtige Baulänge und das passende Gewinde über den Selektor auswählen.Aus der PraxisPassgenau für den Minomess Aufputzzähler: Das Ausgleichstück ist speziell auf das M22-Anschlussgewinde des Minomess Universalzählers abgestimmt und stellt den korrekten Wandabstand sowie eine dichte, verplombbare Verbindung sicher. Die mitgelieferte O-Ring-Dichtung sorgt direkt ab Werk für Dichtsitz — kein separates Dichtungsmaterial notwendig.Richtige Baulänge wählen, Fehlbestellung vermeiden: Die Baulänge richtet sich nach dem lichten Abstand zwischen den Anschlussverschraubungen in der Rohrleitung. Im Zweifel die vorhandene Einbausituation vor der Bestellung ausmessen — gängig sind 110 mm für DN 15 und 105 mm für DN 20.Technische DatenPassend fürMinomess Universalzähler M22 (Aufputzzähler)Verfügbare Baulängen105 mm · 110 mm · 130 mm · 150 mm · 165 mm · 190 mmAnschlussgewinde (wählbar)G¾B · G1B · G1¼BNennweite (wählbar)DN 15 · DN 20 · DN 25Oberfläche / DichtungVerchromt, mit O-Ring-DichtungLieferumfang / Menge1 Stück — je Zähler 2 Stück erforderlich

Der ZENNER-Block 2″ ist der vorgefertigte Unterputz-Wasserzählerblock für Minolist-Messkapseln mit IST-Schnittstelle — zwei einteilige Anschlussschnittstellen mit integrierten Kolbenschiebern in einer wärme- und schalldämmenden Ummantelung, fertig ausgerichtet für die Mauerwerks-, Rückwand-, Seiten- oder Vorwandinstallation. Kompatibilität & Zubehör Dieser Block ist gezielt für das weit verbreitete IST-System konzipiert: Schnittstelle: Passend für alle gängigen Unterputz-Messkapselzähler mit der 2" IST-Schnittstelle (z. B. Minolist® ER2). Rohranschluss: 4 x ¾" Innengewinde für den direkten Anschluss von Vor- und Rücklauf in der Installationsebene. Einbausituation: Flexibel zugelassen für die Montage in waagerechten sowie senkrechten Rohrleitungen. Zeitersparnis pur Komplett vorgefertigt. Zählergewinde und Absperrventile sitzen automatisch im exakten Abstand und Winkel zueinander. Höchste Leckagesicherheit Die Wasserführung besteht aus einem einteiligen Messing-Gusskörper – es gibt keine verschraubten Dichtstellen innerhalb des Blocks. Smarte Sägenut Das System lässt sich bei Bedarf auf der Baustelle entlang der Mittelnut blitzschnell in zwei einzelne Monoblöcke trennen. Integrierte Absperrung Langlebige Kolbenschieber direkt im Block ermöglichen eine sichere und tropffreie Wasserabsperrung für den späteren Zählertausch. Montagevorteile & Normen GEG/EnEV-konform: Die passgenaue Ummantelung erfüllt alle aktuellen Anforderungen an die Energieeinsparverordnung für Gebäude (Wärme- und Schallschutz). Brandschutz: Die Isolierung entspricht der Baustoffklasse B2 (normalentflammbar) gemäß DIN 4102. Bauphasen-Schutz: Robuste Kunststoff-Verschlussdeckel schützen die empfindlichen 2-Zoll-Gewinde während der Einputz- und Fliesenarbeiten. Technische Spezifikationen Merkmal Detail Rohranschluss4 x ¾" Innengewinde (DN 20) MesskapselanschlussG 2" (für 2-Zoll IST-Schnittstelle) GehäusematerialMassives Messing Dämmung / BrandschutzEnEV-konform / B2 (DIN 4102) EinbaulageWaagerecht und senkrecht möglich Profi-Tipp für die Rohbau-Montage: Nutzen Sie als Sichtblende die passgenaue Duo-Rosette (Aufputz-Set). Das erspart Ihnen das zeitaufwendige, exakte Rundschneiden der Fliesen für jeden Zähler einzeln. Belassen Sie die werksseitig montierten Kunststoff-Schutzkappen unbedingt bis zur Endmontage der Minolist-Kapseln auf dem Gehäuse, um die feingedrehten G 2"-Gewinde sicher vor Fliesenkleber und Bauschutt zu schützen.

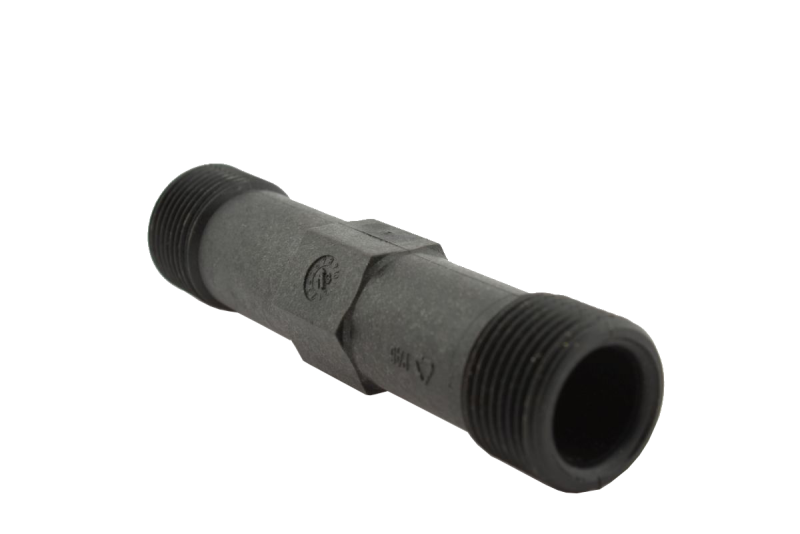

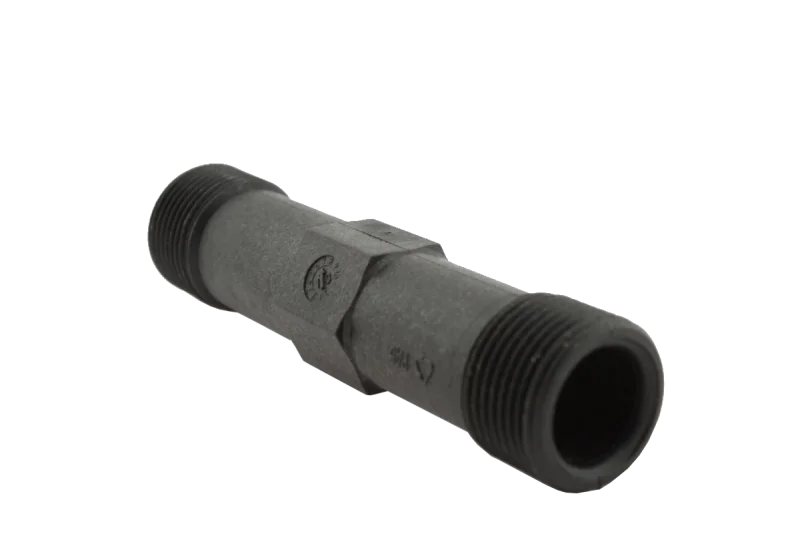

Passstück DN 15, G3/4B aus Kunststoff PN 10Ausführung in 80 mm, 110 mm und 130 mmm

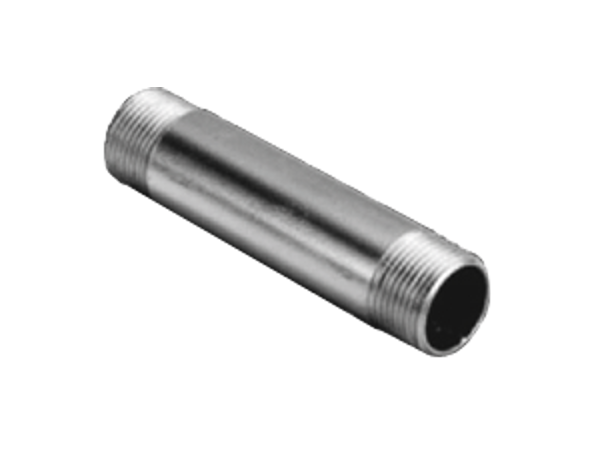

Das Edelstahl-Passstück mit Gewindeanschluss ist das Einbaugehäuse für Durchflusssensoren von Wärme- und Kältezählern sowie für Aufputz-Wasserzähler — normgerecht nach EN 1434, MID 2014/32/EU und PTB TR K 9, in PN 16 für Nennweiten DN 15 bis DN 50, erhältlich in 12 Varianten von G¾B bis G2B und Baulängen von 80 bis 300 mm.Aus der Praxis: Deine Vorteile auf der BaustelleGewindeanschluss statt Flansch — flexibel in der Verbindungstechnik: Das Außengewinde AG (G¾B bis G2B) nach ISO 228 erlaubt die direkte Verbindung mit handelsüblichen Rohrverschraubungen — keine Flanschdichtungen, keine Lochkreisbohrmuster, schnell montierbar in beengten Einbausituationen und ideal für Sanierungen, bei denen Flanschverbindungen nicht vorhanden sind.Doppelter Einsatzbereich — Wärmezähler und Wasserzähler: Die Gewinde-Passstücke werden sowohl als Einbaugehäuse für Splitt-Wärmezähler-Durchflusssensoren (IMF-ST, IMF-FL, IUF) als auch als Längenausgleich für Aufputz-Wasserzähler der Minomess-Baureihe verwendet — ein lagerfähiges Bauteil für zwei Anwendungsbereiche.Breites Variantenspektrum DN 15 bis DN 50: Von der Wohnungsstation (DN 15, G¾B, 80 / 110 mm) über Kompaktwärmezähler-Anschlüsse (DN 20, G1B, 105 / 130 / 190 mm) und Ultraschall-Durchflusssensoren (DN 25, G1¼B) bis zu größeren Steigleitungen (DN 40 / 50, G2B) deckt die Bauserie alle gängigen Rohrleitungsdimensionen im Wohnungsbau ab.Edelstahl für dauerhaften Betrieb in Heizung, Kühlung und Trinkwasser: Die korrosionsbeständige Edelstahlausführung eignet sich für Heizungs- und Kühlkreise ebenso wie für Trinkwasseranlagen — keine Verzunderung, keine Ablagerungen an den Gewindedichtflächen, dauerhaft sichere Messstelle.Technische DatenWerkstoffEdelstahlNenndruckPN 16Nennweiten (DN)DN 15 · DN 20 · DN 25 · DN 32 · DN 40 · DN 50Anschlussgewinde (AG)G¾B · G1B · G1¼B · G1½B · G2BBaulängen80 / 105 / 110 / 130 / 150 / 165 / 190 / 200 / 260 / 300 mm (varianten-spezifisch)Norm / ZulassungEN 1434 · MID 2014/32/EU · PTB TR K 9 · ISO 228 (Gewinde)Varianten (Mat.-Nr.)110219 · 109617 · 109618 · 110221 · 110222 · 100213 · 110223 · 147989 · 109614 · 110224 · 102197 · 150311HerstellerZENNERProfi-TippFür Wärme-/Kältezähler-Anwendungen ab DN 50 mit Flanschanschluss gibt es das passende Gegenstück: das Edelstahl-Passstück mit Flansch (ab Mat.-Nr. 104340) in DN 50 bis DN 150. Die zur jeweiligen Nennweite passenden Rohrverschraubungen (G¾B R½", G1B R¾", G1¼B R1" usw.) sowie Heißwasserdichtungen für Hochtemperaturanwendungen findest Du im Verschraubungs-Sortiment. Für den kompletten normgerechten Einbau inklusive Kugelhähnen und Dichtungen empfehlen sich die fertigen Einbausets mit Passstück.

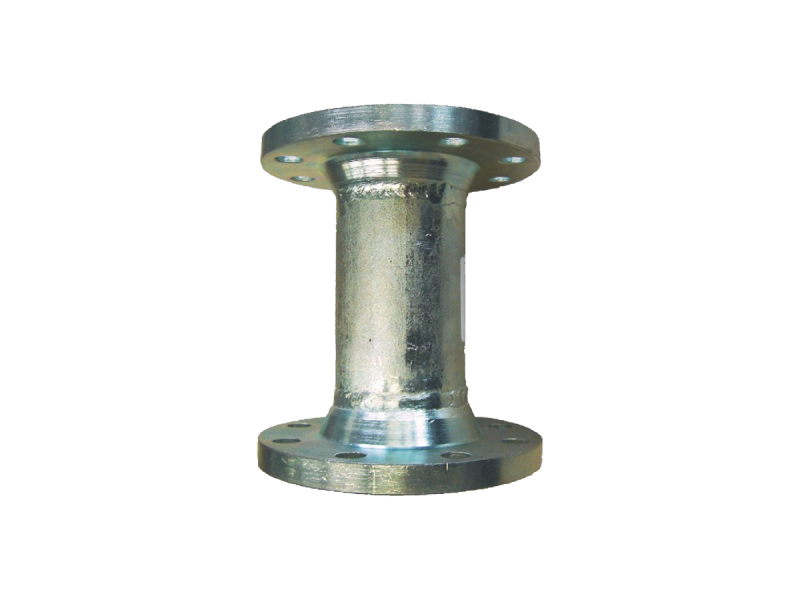

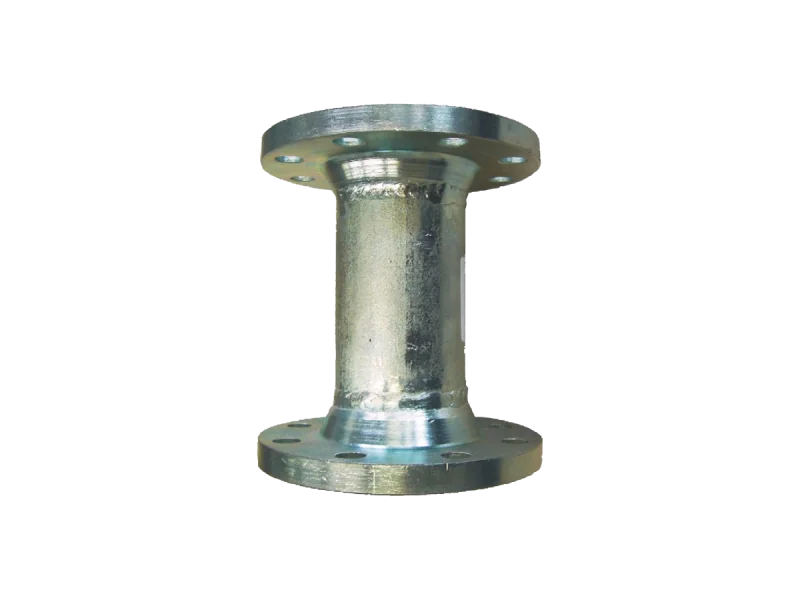

Das Edelstahl-Passstück mit Flanschanschluss ist das Einbaugehäuse für Durchflusssensoren von Wärme- und Kältezählern in größeren Rohrleitungsdimensionen — normgerecht nach EN 1434, MID 2014/32/EU und PTB TR K 9, in PN 16 für Nennweiten DN 25 bis DN 150, erhältlich in 13 Varianten für Fall-/Steigleitungen (WP) und waagrechte Leitungen (WS).Aus der Praxis: Deine Vorteile auf der BaustelleEinbaulage bestimmt die Variante — WP oder WS: Jede Nennweite ist in zwei Baulängen verfügbar: die kürzere Ausführung für Fall- und Steigleitungen (WP), die längere für waagrechte Leitungen (WS). Die richtige Wahl ist messtechnisch relevant — Verwechslungen führen zu Fehlmessungen am Wärmezähler und können die Eichgültigkeit gefährden.Edelstahl für dauerhaften Einsatz in Heizung und Kühlung: Der korrosionsbeständige Edelstahl hält den Betriebsbedingungen von Heizungs- und Kühlkreisen dauerhaft stand — kein Verzundern, keine Ablagerungen an den Flanschdichtflächen, langfristig sichere Messstelle.Normkonforme Flanschgeometrie für wiederholbare Montage: Die Flansche entsprechen DIN EN 1092-1 in den Lochkreisgeometrien der jeweiligen Nennweite (4-Loch für DN 50/65, 8-Loch für DN 80 und größer) — standardisierte Verschraubung, lösbare Verbindung, schneller Sensorwechsel beim Eichaustausch.Direkteintauchende Temperaturfühler — Pflicht nach TR K 9: Bei Neuinstallation von Wärme- und Kältezählern bis qp 6 m³/h und PN ≤ 16 bar schreiben PTB TR K 9 und EN 1434 direkteintauchenden Fühlereinbau vor. Das Passstück ist dafür vorbereitet — passende Tauchhülsen-Sets sind als Zubehör bestellbar.Technische DatenWerkstoffEdelstahlNenndruckPN 16Nennweiten (DN)DN 25 · DN 40 · DN 50 · DN 65 · DN 80 · DN 100 · DN 125 · DN 150Baulängen200 / 225 / 250 / 260 / 270 / 300 / 360 / 500 mm (varianten-spezifisch)EinbaulagenWP (Fall-/Steigleitung) und WS (waagrechte Leitung) — je nach VarianteFlanschanschluss4-Loch (DN 50/65) · 8-Loch (DN 80–150) nach DIN EN 1092-1Norm / ZulassungEN 1434 · MID 2014/32/EU · PTB TR K 9Varianten (Mat.-Nr.)104340 · 102196 · 107020 · 102200 · 102198 · 102199 · 107213 · 106339 · 107214 · 107215 · 107216 · 107211 · 107212HerstellerZENNERProfi-TippZur Variantenauswahl: WP-Ausführungen (kürzere Baulänge) für senkrechte Fall- und Steigleitungen, WS-Ausführungen (längere Baulänge) für waagrechte Leitungen — die Einbaulage steht in der Planungsunterlage des Wärmezählers. Zum Passstück gehören zwingend die passenden Flanschdichtungen (4-Loch für DN 50/65, 8-Loch für DN 80 und größer) sowie das Tauchhülsen-Set: für DN 50–80 das Set G1/2" 6×85 mm (Mat.-Nr. 188006), für DN 100–150 das Set G1/2" 6×120 mm (Mat.-Nr. 188007). Passende Durchflusssensoren IMF-ST (Steigleitung), IMF-FL (waagrecht) und IUF (Ultraschall, universell) findest Du im Durchflusssensoren-Sortiment.

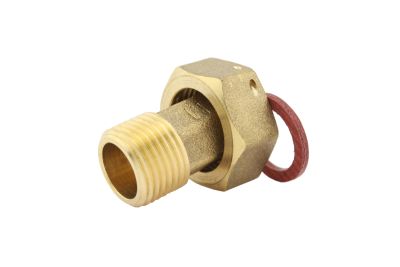

Die Anschlussverschraubung aus Messing (ohne Bund) ist die gerade Verschraubung mit Flachdichtung zum Anschluss von Wasser- und Wärmezählern an die Rohrleitung — DVGW-zugelassen nach DIN 3852. Lieferbare Ausführung: Anschlussgewinde G½B mit Überwurfmutter 3/4″ (DN 15).Aus der Praxis: Deine Vorteile auf der BaustelleDVGW-zugelassen, mit Flachdichtung: Die Verbindung dichtet über eine Flachdichtung nach DIN 3852 — trinkwassergeeignet und dicht ohne Hanf oder Dichtband. Ausführung in Messing, ohne Bund.Universelle Zählerverschraubung: Sie verbindet das Anschlussstück des Zählers oder Sensors (über die Überwurfmutter) mit dem Rohrgewinde — einsetzbar bei Wasserzählern ebenso wie bei Wärme-/Kältezählern und EAS-Anschlüssen.Teil einer Größenfamilie: Als Variantenartikel von G½B bis G2B (Überwurfmutter 3/4″ bis 2½″) für Nennweiten von DN 15 bis DN 50 — aktuell lieferbar ist die Ausführung G½B × 3/4″.Technische DatenVerwendungAnschlussverschraubung für Wasser- und WärmezählerBauformGerade, ohne Bund, mit FlachdichtungAnschlussgewindeG½B (lieferbare Ausführung)Überwurfmutter3/4″NennweiteDN 15WerkstoffMessingZulassungDVGW nach DIN 3852Lieferumfang1 Anschlussverschraubung mit FlachdichtungProfi-Tipp für die MontageMeist paarweise: Je Zähler werden in der Regel zwei Verschraubungen benötigt — eine ein- und eine auslaufseitig. Größere Nennweiten: Für DN 20 die Ausführung G¾B × 1″ (Art.-Nr. 100776), für DN 25 G5/4B × 1″ (Art.-Nr. 100777) und für DN 40 G2B × 1½″ (Art.-Nr. 100782). Sichtbereich: Soll der Anschluss verchromt ausgeführt werden, gibt es die gerade Verschraubung verchromt (Art.-Nr. 110538) sowie mit Rosette die Winkelverschraubung (Art.-Nr. 100473) und das Eckventil (Art.-Nr. 100471). Zum eichrechtskonformen Sichern dient die zweiteilige Plombierschelle (Art.-Nr. 180383).

Der Kugelhahn Messing verchromt (2×IG) ist die Standard-Absperrarmatur für den normgerechten Einbau von Wärme- und Kältezählern — erhältlich in fünf Varianten von G½B bis G1½B für Nennweiten DN 15 bis DN 40 und Nenndurchflüsse qp 0,6 bis 10 m³/h. Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleSchnelle Absperrung in 90° — wartungsfrei und langlebig: Der Kugelhahn lässt sich mit einem Vierteldreh vollständig schließen — ideal für schnelle Zählerwechsel beim Eichaustausch ohne langen Drainageaufwand. Die verchromte Messingkonstruktion ist korrosionsbeständig und für den dauerhaften Betrieb in Heizungs- und Kühlkreisen ausgelegt.Beidseitiges Innengewinde (2×IG) — direkt in die Rohrleitung: Das beidseitige Innengewinde nach ISO 228 ermöglicht die direkte Einbindung in die Rohrleitung ohne zusätzliche Adapter. Je Wärme- oder Kältezähler werden in der Regel zwei Kugelhähne zur Absperrung (Vorlauf und Rücklauf) benötigt.Fünf Varianten decken alle gängigen qp-Stufen ab: G½B / DN 15 für qp 0,6 + 1,5 m³/h, G¾B / DN 20 für qp 0,6 + 1,5 / 2,5 m³/h, G1B / DN 25 für qp 3,5 + 6 m³/h, G1¼B / DN 32 für qp 6 m³/h und G1½B / DN 40 für qp 10 m³/h — passend zu allen Kompakt- und Splitt-Wärmezählern der Minocal / zelsius C5-IUF-Baureihe.Technische DatenWerkstoffMessing verchromtAnschlussBeidseitiges Innengewinde (2×IG) nach ISO 228Varianten (Mat.-Nr. · Gewinde · DN · qp)100530 · G½B · DN 15 · qp 0,6+1,5 m³/h  |  100532 · G¾B · DN 20 · qp 0,6–2,5 m³/h  |  100534 · G1B · DN 25 · qp 3,5+6 m³/h  |  114266 · G1¼B · DN 32 · qp 6 m³/h  |  139256 · G1½B · DN 40 · qp 10 m³/hAbsperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)EinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippPro Wärme- oder Kältezähler werden standardmäßig 2 Absperr-Kugelhähne (Vorlauf + Rücklauf) benötigt — bei der Bestellung also die doppelte Stückzahl einplanen. Für Installationen nach GEG 2020 empfiehlt sich die passende Isolierschale für Kugelhähne (DN 25 Mat.-Nr. 123435, DN 32 Mat.-Nr. 123436, DN 40 Mat.-Nr. 123437). Wer Kugelhahn, Passstück und Dichtungen auf einmal bestellen möchte, greift zum Einbauset mit Passstück — dort ist alles für den normgerechten Einbau bereits zusammengestellt. Für Trinkwasseranwendungen den DIN-DVGW-Trinkwasser-Kugelhahn (Mat.-Nr. 141659) verwenden.

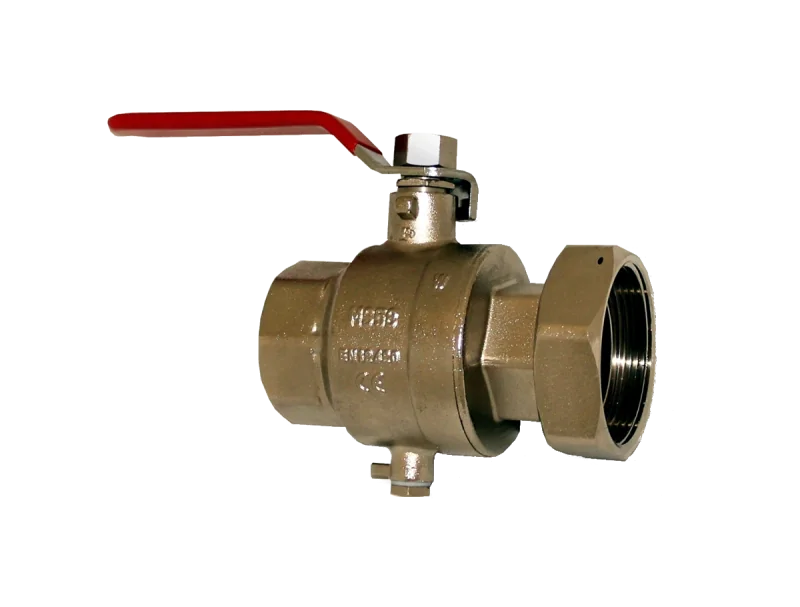

Der Kugelhahn mit loser Überwurfmutter und Temperaturfühleranschluss M10x1 vereint drei Funktionen in einem Bauteil: Absperrung, Anschlussverschraubung und normgerechte Direktaufnahme des Temperaturfühlers nach PTB TR K 9 und EN 1434 — erhältlich in zwei Varianten für qp 3,5 bis 6 m³/h (DN 25, Fühler DS27,5) und qp 6 m³/h (DN 32, Fühler DS38). Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleDrei Funktionen, ein Bauteil — weniger Einbaustrecke, weniger Teile: Absperrkugelhahn, Anschlussverschraubung (lose Überwurfmutter) und Temperaturfühleranschluss M10x1 sind in einem Bauteil integriert. Das eliminiert zwei separate Einbauteile, verkürzt die Messstellenlänge spürbar und reduziert die Anzahl potenzieller Leckagepunkte.Normgerechter Direkteintauch nach TR K 9 und EN 1434: Der Fühler taucht direkt über den M10x1-Anschluss ohne Tauchhülse in das Medium ein — PTB TR K 9 und EN 1434 schreiben diese Einbauart bei Neuinstallationen bis qp 6 m³/h und PN ≤ 16 bar vor. Kürzerer Wärmewiderstand, schnellere Ansprechzeit, keine Tauchhülse als zusätzliches Verschleißteil.Die richtige Variante nach qp-Stufe und Fühlertyp wählen: Mat.-Nr. 143700 (IG 1" × Ü 1¼", DN 25) ist für qp 3,5+6 m³/h und Fühlertyp DS27,5 (5×45 mm) ausgelegt. Mat.-Nr. 155408 (IG 1¼" × Ü 1¼", DN 32) ist für qp 6 m³/h und Fühlertyp DS38 bestimmt — der schmalere DS27,5 passt nicht in DN 32, ein Tausch zwischen den Varianten ist nicht zulässig.Technische DatenFunktionKugelhahn + lose Überwurfmutter + Temperaturfühleranschluss M10x1 (3-in-1)Absperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Varianten (Mat.-Nr. · IG × Ü · DN · qp · Fühler)143700 · IG 1" × Ü 1¼" · DN 25 · qp 3,5+6 m³/h · DS27,5 (5×45 mm)  |  155408 · IG 1¼" × Ü 1¼" · DN 32 · qp 6 m³/h · DS38FühleranschlussM10x1, direkteintauchend ohne TauchhülseNorm / VorschriftPTB TR K 9 · EN 1434 · MID 2014/32/EUEinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippDieser Kugelhahn wird pro Wärmezähler einmal auf der Vorlaufseite verbaut. Für die Rücklaufseite und die zweite Absperrung den passenden Absperr-Kugelhahn 2×IG (z. B. Mat.-Nr. 100534 für DN 25 oder 114266 für DN 32) zusätzlich einplanen. Für Zähler bis qp 2,5 m³/h (DN 15–20) gibt es die Variante ohne Überwurfmutter als Kugelhahn mit Fühleranschluss M10x1 direkt (Mat.-Nr. 100531 / 100533 / 102170). Für eine komplett abgestimmte Einbaulösung inklusive Passstück und Dichtungen empfiehlt sich das Einbauset mit Passstück (Mat.-Nr. 145993 für qp 3,5+6 / BL 260 mm).

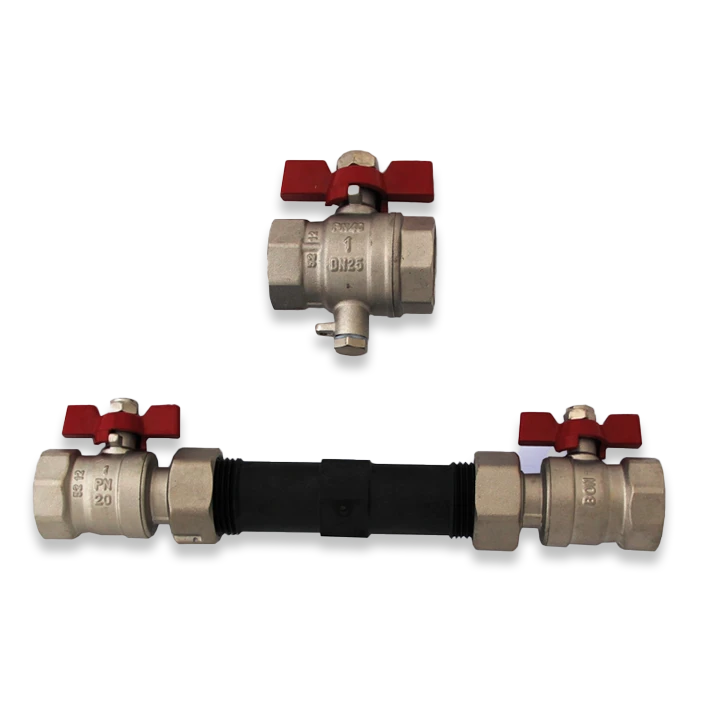

Das Einbauset mit Passstück für Wärme- und Kältezähler liefert alles für eine normgerechte Neuinstallation in einem Set — entsprechend den Anforderungen der europäischen Messgeräterichtlinie MID (2014/32/EU), der PTB-Richtlinie TR K 9 sowie den Eichfristen nach MessEG und MessEV. Erhältlich in vier Varianten für Nenndurchflüsse von qp 0,6 bis 6 m³/h, abgestimmt auf Baulängen von 110 bis 260 mm.Aus der Praxis: Deine Vorteile auf der BaustelleAlles in einem Set — keine Einzelteil-Suche: Jede Variante enthält alle benötigten Kugelhähne, den Kugelhahn mit Temperaturfühleranschluss M10x1, das Passstück in der richtigen Baulänge und die zugehörigen Dichtungen — aufeinander abgestimmt, direkt einbaubereit. Kein Zusammenstellen aus Einzelpositionen, keine fehlenden Teile auf der Baustelle.Normgerechter Direkteintauch nach TR K 9 und EN 1434: Bei Neuinstallationen von Wärme- und Kältezählern bis qp 6 m³/h und PN ≤ 16 bar schreiben PTB TR K 9 und EN 1434 den direkteintauchenden Fühlereinbau vor. Die Sets sind exakt darauf ausgelegt — kein nachträgliches Umrüsten, keine Beanstandungen bei der Abnahme oder Eichung.Vier Varianten für alle gängigen Zählergrössen: Das Set 140188 (DN 15, BL 110 mm) passt für qp 0,6 / 1,5 m³/h und deckt Objekte mit 1 bis 12 Wohneinheiten ab. Das Set 140189 (DN 20, BL 130 mm) ist für qp 2,5 m³/h und 13 bis 32 Wohneinheiten ausgelegt. Für Ultraschall-Wärmezähler zelsius C5-IUF ab qp 3,5 / 6 m³/h stehen das Set 145993 (BL 260 mm) und das Set 145994 (BL 150 mm, für beengte Einbausituationen) zur Verfügung.Kugelhähne für Heizung und Kühlung — nicht für Trinkwasser: Die enthaltenen Kugelhähne sind für Heizungs- und Kühlkreise ausgelegt. Bei kombinierten Installationen separate Absperrung für den Trinkwasserkreis vorsehen.Technische DatenVarianten (Mat.-Nr.)140188 · 140189 · 145993 · 145994Nenndurchfluss qp0,6 / 1,5 m³/h · 2,5 m³/h · 3,5 + 6 m³/h · 6 m³/hPassstück Baulänge110 mm · 130 mm · 260 mm · 150 mmNennweite / AnschlussDN 15 (3/4") · DN 20 (1") · DN 25 (1" × 1¼") · DN 25 (1" × 1¼")Lieferumfang2 × Kugelhahn mit loser Überwurfmutter · 1 × Kugelhahn mit Temperaturfühleranschluss M10x1 · 1 × Passstück · Dichtungen (varianten-spezifisch)Zulassung / NormMID 2014/32/EU · EN 1434 · PTB TR K 9HerstellerZENNERProfi-TippDie Variantenauswahl ist einfach: Für Kompakt-Wärmezähler Minocal C5-IUF und zelsius C5-IUF bis qp 2,5 m³/h greifst Du zu 140188 (DN 15) oder 140189 (DN 20). Für Ultraschall-Wärmezähler zelsius C5-IUF ab qp 3,5 m³/h nimmst Du 145993 (BL 260 mm, Standard) oder 145994 (BL 150 mm, wenn der Einbauraum knapp ist). Den passenden Montageschlüssel für die Wärmezähler-Messkapsel findest Du unter Montageschlüssel Minocal / zelsius Messkapsel (Mat.-Nr. 106049) — und für die zelsius CMF A1-Baureihe unter Montageschlüssel zelsius CMF A1 (Mat.-Nr. 165719).

Umrüstset F.1 mit Tauchhülse ø5 mm und Reduzierstück 1/2"

Der Kugelhahn mit Temperaturfühleranschluss M10x1 für direkttauchende Fühler ist das normkritische Einbauteil für die Vorlaufseite von Wärme- und Kältezählern — direkte Fühleraufnahme ohne Tauchhülse, vorgeschrieben nach PTB TR K 9 und EN 1434, erhältlich in fünf Varianten von DN 15 bis DN 40. Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleDirekteintauchend — normgerecht nach TR K 9 und EN 1434: Bei Neuinstallation von Wärme- und Kältezählern bis qp 6 m³/h und PN ≤ 16 bar schreiben PTB TR K 9 und EN 1434 den direkteintauchenden Temperaturfühlereinbau vor. Dieser Kugelhahn nimmt den Fühler direkt über den M10x1-Anschluss auf — keine separate Tauchhülse nötig, geringerer Wärmewiderstand, schnellere Ansprechzeit.Absperrung und Fühleraufnahme in einem Bauteil: Der Kugelhahn lässt sich mit 90°-Drehung vollständig schließen — beim Zählerwechsel Vorlauf absperren, Fühler herausziehen, Zähler tauschen, Fühler neu einsetzen, Absperrung öffnen. Die Doppelfunktion spart ein separates Einbauteil und verkürzt die Messstellenlänge.Fünf Varianten decken alle qp-Stufen ab: IG ½" / DN 15 für qp 0,6+1,5 m³/h (Fühler DS27,5), IG ¾" / DN 20 für qp 2,5 m³/h (Fühler DS27,5), IG 1" / DN 25 für qp 3,5+6 m³/h (Fühler DS27,5), IG 1¼" / DN 32 für qp 6 m³/h (Fühler DS38) und IG 1½" / DN 40 für qp 10 m³/h (Fühler DS38) — passend zu allen Kompakt- und Splitt-Wärmezählern der Minocal / zelsius C5-IUF-Baureihe.Technische DatenFühleranschlussM10x1 für direkteintauchende Temperaturfühler (ohne Tauchhülse)Absperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Varianten (Mat.-Nr. · IG · DN · qp · Fühler)100531 · IG ½" · DN 15 · qp 0,6+1,5 · DS27,5  |  100533 · IG ¾" · DN 20 · qp 2,5 · DS27,5  |  102170 · IG 1" · DN 25 · qp 3,5+6 · DS27,5  |  115831 · IG 1¼" · DN 32 · qp 6 · DS38  |  107330 · IG 1½" · DN 40 · qp 10 · DS38Norm / VorschriftPTB TR K 9 · EN 1434 · MID 2014/32/EUEinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippDieser Kugelhahn wird pro Wärmezähler einmal verbaut (Vorlauf), während die Absperr-Kugelhähne 2×IG als Paar (Vorlauf + Rücklauf) eingesetzt werden — bei der Bestellung entsprechend 1× Fühler-Kugelhahn + 2× Absperr-Kugelhahn einplanen. Für die Vorlaufseite bis qp 2,5 m³/h ist alternativ auch der Kugelhahn mit loser Überwurfmutter und M10x1-Fühleranschluss (Mat.-Nr. 143700 / 155408) einsetzbar — der spart zusätzlich eine separate Anschlussverschraubung. Wer alle Bauteile auf einmal bestellen möchte, greift direkt zum Einbauset mit Passstück.

Aufputzset des micro V besteht aus einer verchromten oder weiß Rosette zur Abdeckung des Unterputzstückes micro V. Außerdem mit dabei: Hülse zum Aufschrauben auf Ventiloberteil Kronengriff zum Aufstecken auf Ventiloberteil für Ventilbetätigung Kronengriffeinsätze zur Fixierung des Kronengriffs und farblichen Kennzeichnung von Kalt- / Warmwasser

Der Universal-Montageschlüssel Zenner Metall (Mat.-Nr. 163632) ist das Profi-Werkzeug für Liegenschaften mit gemischtem Zählerbestand — mit Adapter und Knebel passend für Minol-Messeinsätze ebenso wie für die gängigsten Fremdfabrikate von Allmess, Deltamess, Elster, Ista, Lorenz, Metrona, Sensus, Techem und Wehrle.Aus der Praxis: Deine Vorteile auf der BaustelleEin Schlüssel für Minol und alle gängigen Fremdfabrikate: Mit Adapter und Knebel im Lieferumfang arbeitest Du an Minomess, Minolist, Minomet, Minotec, Minomuk, Minomoc und Minolas genauso wie an Ista Istameter, Sensus PolluMUK, Elster MOC/MOE, Lorenz MPM, Metrona UPZ oder Deltamess Koax 2" — ideal für Dienstleister, die regelmäßig fremde Zählergenerationen im Bestand austauschen.Adapter und Knebel inklusive — sofort einsatzbereit: Der Kunststoffadapter (Ersatzteil separat als Mat.-Nr. 164717 bestellbar) ist bereits montiert. Der Knebel gibt Dir auch in beengten Einbausituationen ausreichend Hebelkraft für schwergängige oder verkalkungsbedingt festsitzende Messeinsätze.Metall-Ausführung für Dauereinsatz im Eichaustausch: Die vollständig metallische Konstruktion ist auf hohe Stückzahlen ausgelegt — kein Verbiegen, kein Verschleißbruch, auch nach tausenden Wechseln formstabil.Breite Fremdfabrikat-Kompatibilität laut Handbuch belegt: Die Kompatibilitätsliste umfasst neben Minol-Zählern u. a. ABB UPZ MO-E/MO-C, Metrona UPZ 307/1 und 307/3, Qundis Q water 5.5, Siemens WMU/Siemeca, Wasser-Geräte Koax 2" sowie Wehrle Modularis — abgesichert durch die Werkzeug-Kompatibilitätstabelle im Minol Handbuch Wasserzähleraustausch.Technische DatenPassend für (Minol)Minomess MB 3, BR, WE, DM, WG · Minolas · Minolist · Minomet · Minotec · Minomuk · MinomocPassend für (Fremdfabrikate)Allmess · Deltamess · Elster · Ista · Lorenz · Metrona · Sensus · Techem · Wehrle · ZennerVerwendungMontage und Demontage von Unterputz-MesseinsätzenWerkstoffMetallLieferumfangSchlüssel mit Adapter und Knebel (Ersatz-Adapterring: Mat.-Nr. 164717)HerstellerZENNERMat.-Nr. / EAN163632 / 4001471671566Profi-TippDieser Schlüssel ist der richtige Griff, wenn Du auf einem Objekt nie weißt, welcher Zähler Dich erwartet. Für reine Minol-Bestände ohne Fremdfabrikate reicht der kompaktere Minol Universalschlüssel mit Griff (Mat.-Nr. 102092). Für den Minomess micro gibt es eine eigene Schlüsselgeometrie — hier den Universalschlüssel Minomess micro (Mat.-Nr. 112276) einplanen. Der Kunststoffadapter dieses Schlüssels lässt sich bei Verschleiß separat als Ersatz-Adapterring (Mat.-Nr. 164717) nachbestellen, ohne den gesamten Schlüssel ersetzen zu müssen.

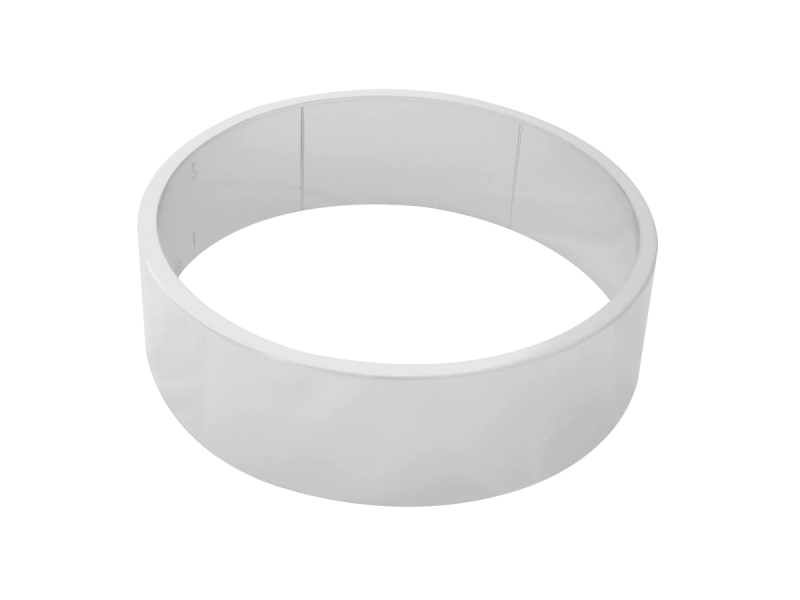

Die Rosettenverlängerung ist der verchromte Verlängerungsring (Ø 135 × 40 mm) für die runde Minol-Rosette Ø 135. Sie überbrückt den Abstand zur Wand, wenn der Anschluss tiefer sitzt oder weiter aus der Wand ragt — für einen bündigen, sauberen Wandabschluss im Sichtbereich.Aus der Praxis: Deine Vorteile auf der BaustelleTiefenausgleich für die Rosette: 40 mm zusätzliche Tiefe schließen die Lücke, wenn die Standard-Rosette bei tieferem oder weiter herausstehendem Anschluss nicht bis zur Wand reicht.Passgenau Ø 135: Der Ring sitzt exakt auf der runden Minol-Rosette Ø 135 — saubere, gerade Optik ohne sichtbaren Spalt.Verchromt für den Sichtbereich: Die verchromte Oberfläche passt zur verchromten Rosette und fügt sich unauffällig in die freiliegende Montage ein.Technische DatenVerwendungTiefenverlängerung für die runde Minol-RosetteDurchmesser × TiefeØ 135 × 40 mmOberflächeVerchromtPassend fürRunde Minol-Rosette Ø 135Lieferumfang1 Rosettenverlängerung (ohne Rosette)Profi-TippErst messen, dann bestellen: Vor dem Kauf den Abstand zwischen Rosettensitz und Wand prüfen — passt die vorhandene Rosette nicht bündig an, schafft die 40-mm-Verlängerung den nötigen Ausgleich. Zur passenden Rosette: Die Verlängerung gehört zur runden Minol-Rosette Ø 135; sie ersetzt die Rosette nicht, sondern ergänzt sie in der Tiefe. Sichtbereich: Für ein einheitliches Bild Rosette und Verlängerung in derselben Oberfläche (verchromt) kombinieren.

Das Aufputzset für den Minoblock micro (duo, hoch) ist die Sichtblende mit 25 mm Aufbauhöhe für den Zwei-Zähler-Block Minoblock micro — Außenmaß 180 × 150 × 25 mm, lieferbar in Chrom (Art.-Nr. 118521) und Weiß (Art.-Nr. 118522). Die Hoch-Version gleicht den zusätzlichen Wandabstand aus, wenn der Block nicht wandbündig sitzt.Aus der Praxis: Deine Vorteile auf der BaustelleSauberer Wandabschluss: Die Blende deckt die Unterputz-Installation des Minoblock micro duo komplett ab und gibt nur die beiden Zähler frei — ein optisch ruhiger, bündiger Abschluss ohne sichtbare Verschraubungen oder Putzkanten.25 mm Aufbauhöhe: Der umlaufende Rahmen mit 25 mm Tiefe überbrückt den Abstand, wenn der Block hinter der fertigen Wandoberfläche zurücksteht oder aufgesetzt montiert ist. Wo der Block wandbündig sitzt, reicht die flache Version ohne Aufbauhöhe.Zwei Oberflächen zur Wahl: Chrom oder Weiß RAL 9016 — beide im gleichen Format 180 × 150 × 25 mm, passend zur jeweiligen Sanitärausstattung. Die Farbe wird direkt in der Artikelvariante gewählt.Technische DatenPassend fürMinoblock micro duo, Zwei-Zähler-Block (Art.-Nr. 111789)Abmessungen (B × H × T)180 × 150 × 25 mm (hoch, mit 25 mm Aufbauhöhe)Farbe / OberflächeChrom (118521), Weiß RAL 9016 (118522)WerkstoffKunststoff in der gewählten OberflächeBefestigungAufgesetzt auf den Minoblock microLieferumfang1 Aufputzset (Blende), ohne Block und ohne ZählerProfi-TippHoch oder flach? Diese Hoch-Version mit 25 mm Aufbau ist die richtige Wahl, wenn der Block nicht bündig in der Wand sitzt oder aufgesetzt montiert wird. Bei wandbündiger Standardinstallation passt die flache Version 180 × 150 mm (Weiß Art.-Nr. 118263, Chrom Art.-Nr. 112097, Edelmatt Art.-Nr. 123414). Reichen die 25 mm nicht aus, lassen sich Verlängerungen 30 mm (Art.-Nr. 100696, weiß 104880) oder 60 mm (Art.-Nr. 103256) ergänzen — je Block werden 2 Stück benötigt. Passend dazu: Das Set ist die Frontblende zum Minoblock micro duo (Art.-Nr. 111789), in den zwei Minomess-micro-Messkapseln (KW und WW) eingesetzt werden. Wer nur einen Zähler montiert, greift zum Mono-Aufputzset 100 × 150 mm (Art.-Nr. 112096).

Die Messstation Mini ist eine anschlussfertig vormontierte Aufputz-Installationsbox für Warm- und Kaltwasserzähler-Strecken in Durchgangsausführung — mit DVGW-zertifizierten Kugelhähnen, lösbaren Verschraubungen für Aufputzzähler G ¾ B × 80 mm und weißer Stahlblech-Tür. Für den platzsparenden Einbau im Trockenbau, horizontal oder vertikal.Aus der Praxis: Deine Vorteile auf der BaustelleAnschlussfertig vormontiert: Kugelhähne, Verschraubungen und Gehäuse kommen als komplette Einheit auf die Baustelle — kein Zusammenbau, keine Einzelteile-Suche. Stahlblech-Tür weiß ist im Lieferumfang.Platzsparend & trockenbau-optimiert: Kompakte Bauform mit klar geführten Anschlüssen — Rohrleitungen lassen sich ohne störende Teile direkt von vorn ins Gehäuse einführen. Ideal für Vorwandinstallationen.Horizontal oder vertikal: Eine Box, zwei Einbaulagen — flexibel an die Rohrführung anpassbar und spart Lagerhaltung.DVGW-zertifizierte Kugelhähne: Trinkwasserkonform und absperrbar — Eichwechsel und Zählertausch ohne Eingriff in die Hausinstallation.Technische DatenBauartAufputz-Messstation in DurchgangsausführungPassend fürAufputzzähler Minomess (Kaltwasser und Warmwasser), G ¾ B × 80 mmRohranschluss¾″ Innengewinde (IG)WerkstoffUBA-konform Messing bleiarmKugelhähneDVGW-zertifiziert, mit lösbaren VerschraubungenAbmessungen (B × H × T)200 × 200 × 90 mmEinbaulageHorizontal oder vertikalLieferumfangVormontierte Messstation mit Stahlblech-Tür weiß (ohne Wasserzähler)Profi-Tipp für die MontageFür Funk-Auslesung mit LoRaWAN-Modulen empfiehlt sich die Kunststoffabdeckung Art. 178923 statt der Stahlblech-Tür — Kunststoff dämpft das Funksignal deutlich weniger als Stahl und sichert eine zuverlässige Walk-by-Auslesung. Als Zähler passt die komplette Minomess-Baureihe BL 80 mm direkt in die Verschraubungen: Kaltwasser Art. 178744 (LoRaWAN) bzw. 178740 (ohne Funk), Warmwasser 178745 / 178741.

Die Plombierschelle für Verschraubung ist die zweiteilige Sicherungsschelle für DN 15 (1/2″). Sie umschließt die Anschlussverschraubung eines Zählers und ermöglicht das eichrechtskonforme Plombieren — als Schutz gegen unbefugtes Lösen und Manipulation an der Messstelle.Aus der Praxis: Deine Vorteile auf der BaustelleManipulationsschutz an der Messstelle: Die Schelle legt sich um die Verschraubung und nimmt eine Plombe auf — die Verschraubung lässt sich danach nicht mehr unbemerkt öffnen. Wichtig zum Schutz der eichrechtlich relevanten Messstelle.Zweiteilig, schnell montiert: Die zweiteilige Bauform wird um die fertig montierte Verschraubung gelegt und verbunden — kein Demontieren der Leitung nötig, auch zum Nachrüsten an bestehenden Anschlüssen.Passend zur DN-15-Verschraubung: Ausgelegt für die Anschlussverschraubungen in DN 15 (1/2″) — Messing roh wie verchromt. Für DN 20 gibt es die passende Schelle in der größeren Ausführung.Technische DatenVerwendungPlombierung von AnschlussverschraubungenBauformZweiteiligNennweiteDN 15 (1/2″)FunktionAufnahme einer Plombe gegen unbefugtes LösenLieferumfang1 Plombierschelle (ohne Plombe und Verschraubung)Profi-TippRichtige Größe wählen: Diese Schelle ist für DN 15 (1/2″). Für DN-20-Verschraubungen die zweiteilige Plombierschelle in der größeren Ausführung (Art.-Nr. 180384) verwenden. Passende Verschraubungen: Sie sichert die geraden Anschlussverschraubungen in DN 15 — Messing roh (Art.-Nr. 100252) oder verchromt (Art.-Nr. 110538). Plombe nicht vergessen: Die eigentliche Plombe ist nicht enthalten und wird separat gesetzt; nach dem Plombieren ist die Messstelle gegen unbefugten Eingriff gesichert.

Das Aufputzset für den Minoblock micro (duo, flach) ist die wandbündige Sichtblende für den Zwei-Zähler-Block Minoblock micro — Außenmaß 180 × 150 mm, flache Bauform ohne Aufbauhöhe, lieferbar in Weiß (Art.-Nr. 118263), Chrom (Art.-Nr. 112097) und Edelmatt (Art.-Nr. 123414).Aus der Praxis: Deine Vorteile auf der BaustelleSauberer Wandabschluss: Die Blende deckt die Unterputz-Installation des Minoblock micro duo komplett ab und gibt nur die beiden Zähler frei — ein optisch ruhiger, bündiger Abschluss ohne sichtbare Verschraubungen oder Putzkanten.Flache Bauform: Die Flach-Version sitzt direkt auf der Wand auf und ist für den wandbündigen Standardeinbau ausgelegt. Für aufgesetzte oder tiefer liegende Installationen gibt es dieselbe Blende als Hoch-Version mit 25 mm Aufbau.Drei Oberflächen zur Wahl: Weiß RAL 9016, Chrom oder Edelmatt — alle im gleichen Format 180 × 150 mm, passend zur jeweiligen Sanitärausstattung. Die Farbe wird direkt in der Artikelvariante gewählt.Technische DatenPassend fürMinoblock micro duo, Zwei-Zähler-Block (Art.-Nr. 111789)Abmessungen (B × H)180 × 150 mm, flach (ohne Aufbauhöhe)Farbe / OberflächeWeiß RAL 9016 (118263), Chrom (112097), Edelmatt (123414)WerkstoffKunststoff in der gewählten OberflächeBefestigungAufgesetzt auf den Minoblock microLieferumfang1 Aufputzset (Blende), ohne Block und ohne ZählerProfi-TippFlach oder hoch? Diese Flach-Version ist für den wandbündigen Standardeinbau gedacht. Liegt der Block tiefer oder sitzt er auf der Wand auf, passt die Hoch-Version 180 × 150 × 25 mm (Chrom Art.-Nr. 118521, Weiß Art.-Nr. 118522). Bei besonders tiefem Einputz lassen sich Verlängerungen 30 mm (Art.-Nr. 100696, weiß 104880) oder 60 mm (Art.-Nr. 103256) ergänzen — je Block werden 2 Stück benötigt. Passend dazu: Das Set ist die Frontblende zum Minoblock micro duo (Art.-Nr. 111789), in den zwei Minomess-micro-Messkapseln (KW und WW) eingesetzt werden. Wer nur einen Zähler montiert, greift zum Mono-Aufputzset 100 × 150 mm (Art.-Nr. 112096).

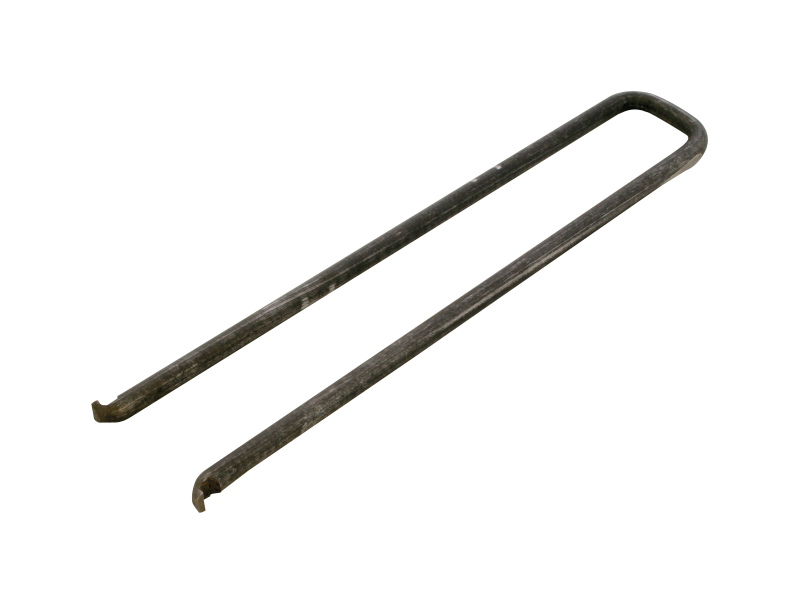

Das Unterputzteil Minomess micro V ist die Messing-Anschlussschnittstelle mit integriertem Eckventil für den Messeinsatz Minomess micro — mit Rp ½″ Anschlussgewinde und 149 mm Einbaulänge. Durch das integrierte Ventil ersetzt es bei der Vorwand- und Rohinstallation ein separates Absperrventil und verknüpft Absperrung und Zähleraufnahme in einem einzigen Bauteil.Aus der Praxis: Deine Vorteile auf der BaustelleAbsperrventil schon integriert: Das eingebaute Eckventil spart Dir auf der Baustelle ein separates Absperrorgan vor dem Zähler. Du sperrst direkt am Unterputzteil ab — ideal bei beengter Vorwandinstallation, wo für ein zusätzliches Ventil ohnehin kein Platz wäre.Zählertausch ohne Ausziehvorrichtung: Durch die Formgebung des Gewinderings löst sich der Messeinsatz beim Herausdrehen des Verschlussringes von selbst aus dem Unterputzstück. Du brauchst kein Spezialwerkzeug zum Ausziehen — ein Schlüssel reicht für den kompletten Wechsel.Drei Aufnahmen aus einer Bauserie: Die Minomess-micro-Kapsel passt in das UPT micro (110 mm, Gewinde oder Löt), das UPT micro V mit integriertem Ventil (149 mm) und den Minoblock micro. Ein Messeinsatz, drei Einbauvarianten, derselbe Universalschlüssel — klar für den Bestand.Aufputzset-System für jede Wand: Passend zum micro V gibt es Aufputzsets in chrom, weiß und edelmatt sowie Verlängerungen 30 mm und 60 mm für zu tief eingeputzte Gehäuse. Damit sitzt die Rosette auch bei nachträglich aufgebrachtem Putz oder Fliesenspiegel sauber an der Wand.Technische DatenPassend fürMesseinsatz Minomess micro (Kalt- und Warmwasser), Bauserie microAufnahme MesskapselTyp M7L, M58×1,5 nach DIN EN ISO 4064RohranschlussRp ½″ Innengewinde mit integriertem EckventilEinbaulänge149 mmWerkstoffMessing, mit Einputzschale aus Styropor zur Wärme- und SchalldämmungEinbaulageVertikaler Zählereinbau in waagerechten und senkrechten RohrleitungenServicefunktionSelbstlösender Messeinsatz beim Öffnen des Verschlussrings — ohne separate AusziehvorrichtungLieferumfang1 Stück Unterputzteil Minomess micro V mit Einputzschale, ohne Messeinsatz und ohne AufputzsetTrinkwasser-KonformitätMetallische Werkstoffe nach UBA-Liste, Trinkwasserbereich gemäß DVGW W270, gefertigt nach DIN ISO 9001Profi-Tipp für die MontageWerkzeug: Für Einbau und Zählertausch passt der Minol Universalschlüssel micro mit Griff (Mat.-Nr. 112276) — derselbe Schlüssel deckt UPT micro, UPT micro V und Minoblock micro ab. Bei zu tief eingeputztem Gehäuse bringen die Verlängerungen 30 mm oder 60 mm für das Aufputzset micro V die Rosette wieder bündig an die Wand.Geschwister im Sortiment: Das UPT micro V gibt es auch mit Rp ¾″ Anschluss (Art.-Nr. 112099). Brauchst Du Anschluss ohne Ventil, wähle das UPT micro mit Gewinde Rp ½″ / ¾″ (Art.-Nr. 112103) oder das UPT micro mit Lötanschluss 22 mm (reduzierbar auf 18 / 15 mm). Für Duo-Installationen mit zwei Zählern auf engstem Raum ist der Minoblock micro die richtige Wahl.

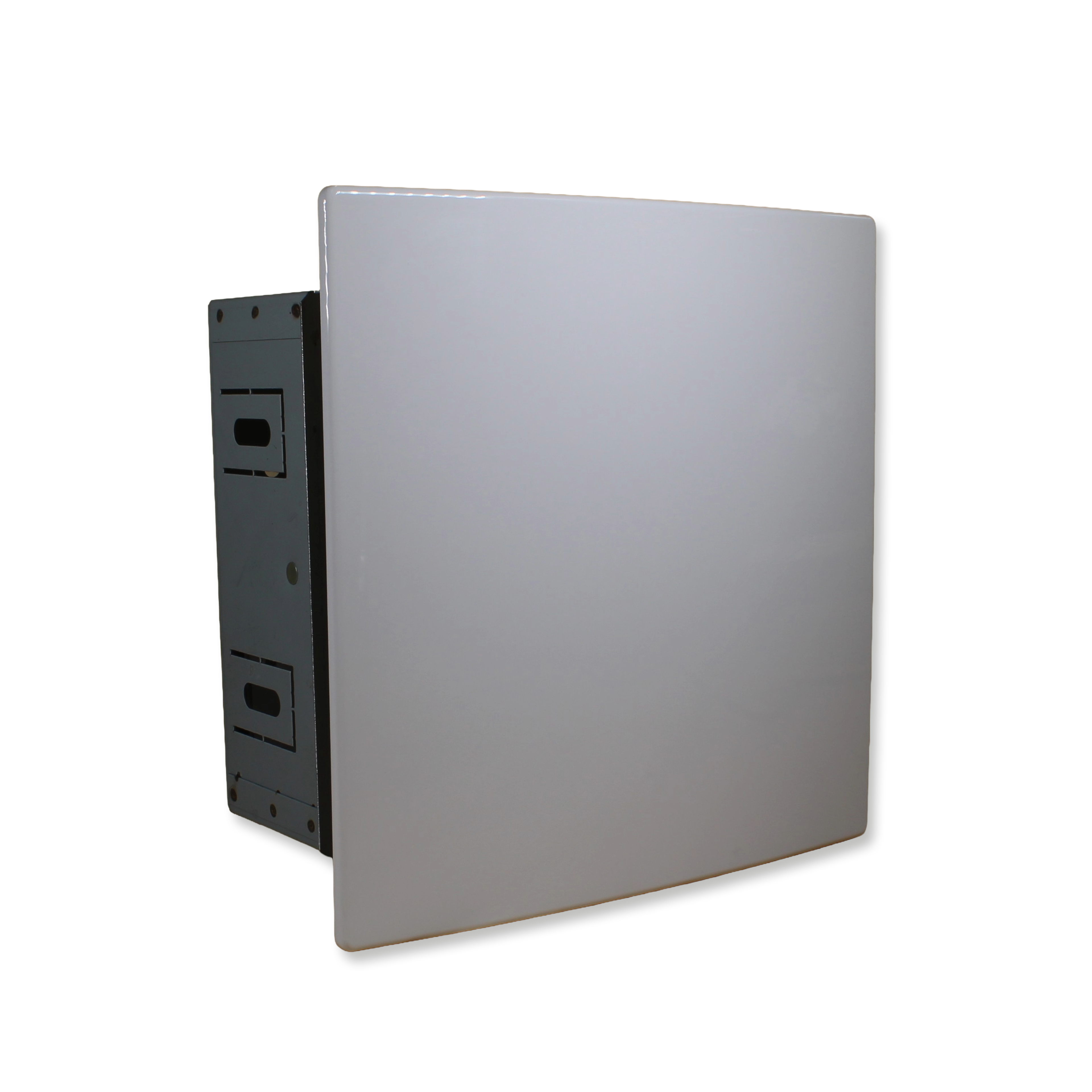

Die Kunststoffabdeckung in Weiß RAL 9016 ist die optische Alternative zur serienmäßigen Stahlblech-Tür der Minol Messstation Mini — magnetisch befestigt, werkzeuglos abnehmbar für die Zählerablesung und den Eichaustausch.Aus der Praxis: Deine Vorteile auf der BaustelleWerkzeuglos abnehmbar: Magnetbefestigung statt Schrauben — Ablesung, Zählertausch und Wartung gehen in Sekunden.Optisch zurückhaltend: Weiß RAL 9016 (Verkehrsweiß) passt zu Standard-Innenputzen und Fliesenfugen — deutlich unauffälliger als die Stahlblech-Variante.Maßgenau für Messstation Mini: 248 × 248 mm Außenmaß, 15 mm Aufbauhöhe — passgenauer Austausch ohne Anpassarbeiten.Technische DatenPassend fürMinol Messstation Mini (Art.-Nr. 154554)Abmessungen (B × H × T)248 × 248 × 15 mmFarbeWeiß RAL 9016 (Verkehrsweiß)WerkstoffKunststoffBefestigungMagnethaftung (werkzeuglos)Lieferumfang1 Stück Abdeckung (ohne Messstation)Profi-TippDie Abdeckung ersetzt die ab Werk mitgelieferte Stahlblech-Tür der Messstation Mini — ideal, wenn die Messstation in Wohnbereichen mit hellem Wandbild sichtbar bleibt. Für die Neuinstallation immer zusammen mit der Messstation Mini (Art.-Nr. 154554) bestellen.

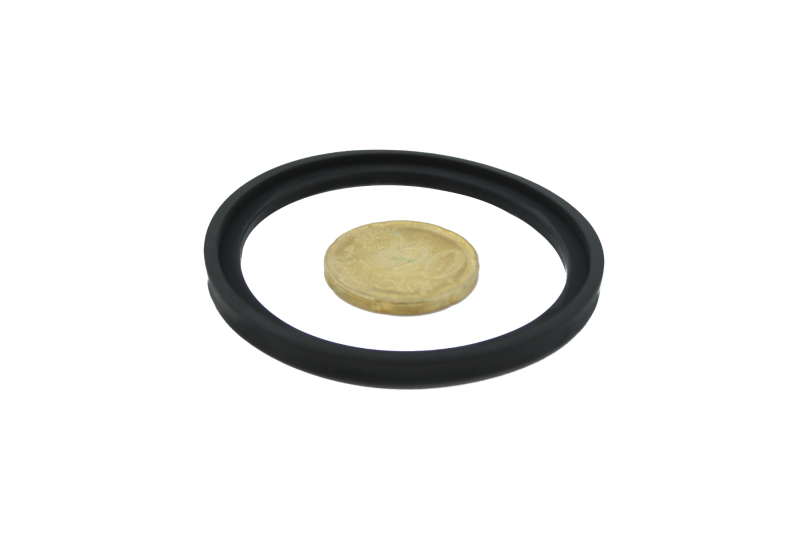

Flachdichtring mit L-Profil 56x46x4 APTK Für Messkapselzähler mit den Anschlussschnittstellen Typ M60 (M60x1,5), IST (2")
