Hauswasserzähler

Der IUWS B.One ist ein Ultraschall-Wohnungs- und Hauswasserzähler für Kaltwasser, der den Durchfluss ohne bewegliche Teile misst. Das macht ihn unempfindlich gegen Ablagerungen und Partikel und liefert auch im unteren Durchflussbereich präzise Werte. Du kannst ihn in beliebiger Einbaulage setzen — Steigrohr, Fallrohr oder Überkopf — und die Funktechnologie werkseitig oder später per App auf die Liegenschaft abstimmen.Aus der Praxis: Deine Vorteile auf der BaustelleWas diesen Ultraschallzähler auf der Baustelle ausmacht — kurz und ohne Werbe-Sprech:Beliebige Einbaulage, auch über Kopf: Steigrohr, Fallrohr oder Überkopf-Montage sind freigegeben — Du richtest Dich nach der Rohrlage, nicht umgekehrt, und sparst Dir Sonderlösungen im Schacht.Keine beweglichen Teile: Die Ultraschallmessung kommt ohne Flügelrad aus — das Messwerk ist unempfindlich gegen Ablagerungen und Partikel und hält seine Genauigkeit auch bei niedrigen Durchflüssen.Keine Ein- und Auslaufstrecke nötig: Der Zähler ist mit Strömungsprofilempfindlichkeitsklasse U0/D0 zugelassen — Du setzt ihn direkt hinter Bogen oder Armatur, ohne Beruhigungsstrecke einzuplanen.Überflutungssicher nach IP68: Auch im nassen Schacht oder bei kurzzeitiger Überflutung bleibt der Zähler dicht — das nimmt Dir bei der Einbauortwahl im Keller- und Schachtbereich Druck.Breites Nennweiten-Spektrum: Von DN15 bis DN50 mit Q3 2,5 bis 25 m³/h deckst Du Wohnungs-, Haus- und Hausanschluss-Anwendungen aus einer Bauserie ab.Funk-Varianten & AuslesungBeim IUWS B.One ist die Funkschnittstelle nicht fest auf einen Standard verdrahtet. Du wählst die Auslesetechnologie nach der Liegenschaft — und kannst sie auch später noch ändern.Umschaltbare Funktechnologie — wM-Bus oder LoRaWAN. Die integrierte Funkschnittstelle ist werkseitig je nach Kundenwunsch auf wireless M-Bus oder LoRaWAN (868 MHz) vorkonfiguriert. Über die B.One Device Manager App lässt sich die Funktechnologie auch nachträglich wechseln — passend zur vorhandenen oder geplanten Infrastruktur. wM-Bus eignet sich für Walk-by- und Drive-by-Auslesung, LoRaWAN für die automatische tägliche Übertragung an ein Gateway, etwa im Minol Connect Funksystem.Parallelfunk — wM-Bus und LoRaWAN gleichzeitig. Der IUWS B.One kann seine Messdaten über beide Funkwege parallel senden. Das hält den Übergang offen: Die Liegenschaft kann auf wM-Bus weiterlaufen und gleichzeitig in ein LoRaWAN-System hineinwachsen, ohne dass der Zähler getauscht werden muss. Das wM-Bus-Telegramm überträgt je nach Szenario zusätzlich Mediums- und Umgebungstemperatur.NFC-Schnittstelle und NDC-Nachrüstung. Über die galvanisch getrennte NFC-Schnittstelle liest und konfigurierst Du den Zähler direkt am Einbauort — mit dem ZENNER-NFC-Coupler oder der B.One Device Manager App. Für schwierige Einbauorte wie Schachtzähler lässt sich zusätzlich ein externes NDC-Funkmodul aufschalten. Die OMS-Zertifizierung ermöglicht die BSI-konforme Anbindung an ein Smart Meter Gateway.Eichrecht & NormenDer IUWS B.One ist eichrechtskonform nach MID 2014/32/EU und DIN EN ISO 4064 und nach DVGW-Richtlinie W406 zertifiziert. Die Eichfrist beträgt für Wasserzähler einheitlich 6 Jahre (MessEV Anlage 7, Abschnitt 5.1, in der seit dem 01.01.2015 geltenden Fassung). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Der IUWS B.One erfüllt diese Anforderung mit seiner integrierten wM-Bus- oder LoRaWAN-Schnittstelle ab Werk. Die im Trinkwasserbereich eingesetzten Materialien entsprechen den UBA-Bewertungsgrundlagen, das Gehäuse besteht aus bleifreiem Messing; die Funkschnittstelle ist nach RED 2014/53/EU konform.Technische Daten im ÜberblickMessprinzipUltraschall-Durchflussmessung, ohne bewegliche TeileMedium / TemperaturKaltwasser, Mediumstemperatur 0,1 bis 50 °CFunkschnittstellewireless M-Bus oder LoRaWAN, umschaltbar, Parallelfunk möglich; NFC-SchnittstelleNennweitenDN15, DN20, DN25, DN32, DN40, DN50Dauerdurchfluss Q32,5 / 4 / 10 / 16 / 25 m³/h (je nach Nennweite)MessbereichStandard R250, erreichbar bis R800 (je nach Ausführung)Einbaulagebeliebig — Steigrohr, Fallrohr, ÜberkopfBetriebsdruckMAP 0,3 bis 16 barSchutzklasseIP68 — überflutungssicherStrömungsprofilempfindlichkeitU0/D0 — keine Ein-/Auslaufstrecke erforderlichGehäuse / Werkstoffebleifreies Messing, Werkstoffe nach UBA-BewertungsgrundlagenBatterielaufzeitbis zu 15 Jahre (LoRaWAN, je nach Konfiguration)ZulassungenMID 2014/32/EU, DIN EN ISO 4064, DVGW W406, OMS-Zertifizierung, RED 2014/53/EUProfi-Tipp für die MontageTipp: Die Funkschnittstelle aktiviert sich automatisch, sobald der Zähler nach dem Einbau mit Wasser gefüllt ist — alternativ schaltest Du sie am Einbauort über die NFC-Schnittstelle mit der B.One Device Manager App scharf. Prüfe vor dem Schließen, ob das gewünschte Funkszenario eingestellt ist, und verwende für die Verschraubungen grundsätzlich neues, einwandfreies Dichtmaterial. Absperrorgane nach der Montage langsam öffnen, um Druckschläge zu vermeiden, und ausreichend spülen. Passende Verschraubungs-Sätze, Flachdichtringe sowie das externe NDC-Funkmodul für Schachtzähler findest Du direkt im zugehörigen Zubehör-Sortiment hier im minol-shop.

Der MTKD-M von ZENNER ist Dein robuster Mehrstrahl-Hauswasserzähler für die zentrale Kaltwasser-Einspeisung in Ein- und Mehrfamilienhäusern, Gewerbeobjekten und kleineren Liegenschaften. Trockenläufer-Bauart mit geschützter Magnetkupplung, sieben Baugrößen von DN 15 bis DN 50 (Q3 2,5 bis 25 m³/h), horizontal und vertikal in Steig- und Fallrohren einbaubar. Reiner Kaltwasserzähler bis 50 °C — für Warmwasser- oder Heizungsanwendungen sind andere ZENNER-Baureihen zuständig.Aus der Praxis: Deine Vorteile auf der BaustelleWarum dieser Hauswasserzähler in Bestand und Neubau gleichermaßen gesetzt ist:Horizontal und vertikal zugelassen: Du musst in der Hauseinspeisung nicht auf eine bestimmte Einbaulage ausweichen — der MTKD-M ist für liegende, steigende und fallende Rohrleitungen zugelassen (U0/D0, also keine Ein- oder Auslaufstrecken erforderlich). Auf Anfrage gibt es Sonderbauformen mit dediziertem Steigrohr- oder Fallrohrgehäuse.Sieben Baugrößen aus einer Baureihe: Q3 2,5 (DN 15) bis Q3 25 (DN 50) — vom Einfamilienhaus-Hauptzähler bis zum Mehrfamilien- oder Gewerbeobjekt mit Flanschanschluss nach ISO 7005-2 / EN 1092-2. Die größeren Varianten (DN 32 aufwärts) haben Zählerbreite 95–110 mm und Höhen von 120–175 mm — prüfe die Einbaumaße im Schacht.Modulatorscheibe ab Werk — Nachrüsten ohne Tausch: Jeder MTKD-M ist intern mit einer Modulatorscheibe für elektronische, rückwirkungsfreie Abtastung ausgestattet. Du kannst später EDC-Module (Electronic Data Capture) für LoRaWAN, wireless M-Bus oder M-Bus mit Impuls nachrüsten — ohne den Zähler oder die Eichplombe anzutasten. Das spart einen kompletten Eichaustausch ein, wenn die Liegenschaft später auf Funk umgestellt wird.Zählwerk 355° drehbar, UV-beste Sichtscheibe: Egal wie die Rohrleitung geführt ist — das 8-Rollen-Trockenläufer-Zählwerk drehst Du in jede ablesefreundliche Position. Sichtscheibe IP 65, optional als Kupfer-Glas-Zählwerk IP 68 lieferbar (sinnvoll bei feuchten Schächten oder Außenaufstellung im frostfreien Schacht).Druckstufe MAP 16: 0,3 bis 16 bar Betriebsdruck — deckt praktisch jede Hausanschluss-Situation ab, auch in Höhenlagen oder bei zusätzlichen Druckerhöhungsanlagen. Gehäuse Messing nach UBA-Liste, alle Trinkwasser-Materialien nach aktueller Trinkwasserverordnung.Funk-Varianten & AuslesungDer MTKD-M wird als Basiszähler mit Modulatorscheibe ausgeliefert und ist mit drei verschiedenen EDC-Modulen (Electronic Data Capture) nachrüstbar. Welche Variante Du brauchst, hängt von der Auslese-Infrastruktur in der Liegenschaft ab.LoRaWAN — die Hauptvariante für Minol Connect. EDC-Modul mit integriertem LoRaWAN-Funkmodul (868 MHz, LPWAN, Long-Range). Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Diese Variante ist die Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Da das Modul nachrüstbar an einem Bestandszähler montiert wird, kannst Du beim Umstieg auf Funk-Auslesung den eingebauten Zähler weiterverwenden — nur das Modul kommt dazu.OMS — Walk-by und Drive-by. EDC-Modul mit wireless-M-Bus-Funk (868 MHz) nach Open-Metering-System-Profil. Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung — keine Liegenschafts-Infrastruktur (Gateway) erforderlich. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.Optional — ohne EDC-Modul oder mit M-Bus / Impuls. Variante ohne integriertes Funkmodul, rein mechanischer Hauswasserzähler mit 8-Rollen-Trockenläuferzählwerk. Auslesung manuell vor Ort oder per Impulsausgang (Impulswertigkeit 1 l/Imp.). Alternativ bietet ZENNER ein kombiniertes M-Bus-/Impulsmodul für die direkte Einbindung in kabelgebundene M-Bus-Netze. Die Modulatorscheibe sitzt bereits im Zähler — eine spätere LoRaWAN- oder OMS-Nachrüstung ist jederzeit ohne Zählertausch möglich.Eichrecht & NormenDer MTKD-M ist eichrechtskonform nach MID 2014/32/EU und DIN EN ISO 4064. Die Eichfrist beträgt für Kalt- und Warmwasserzähler einheitlich 6 Jahre (MessEV Anlage 7, Tabelle 1, Ziffer 5.5 — in Kraft seit der MessEV-Novelle vom 03.11.2021, die die früheren unterschiedlichen Fristen von 6 Jahren für KW und 5 Jahren für WW vereinheitlicht hat). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung oder der Weiterberechnung des Wasserverbrauchs — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Der MTKD-M ist mit LoRaWAN- oder wMBus-EDC-Modul ab Werk fernablesbar; die Basisvariante lässt sich jederzeit nachrüsten.Technische Daten im ÜberblickBauartMehrstrahl-Trockenläufer mit geschützter MagnetkupplungNennweiten DN15 / 20 / 25 / 32 / 40 / 50 mmDauerdurchfluss Q32,5 / 4 / 10 / 16 / 25 m³/h (je nach Baugröße)Standard-MessbereichR 80 H (DN 15) · R 80 H / R 40 V (DN 20–40) · R 80 H / R 40 V (DN 50)Anlaufwert< 10 l/h (DN 15–25) · < 18 l/h (DN 25) · < 40 l/h (DN 40) · < 45 l/h (DN 50)Anzeigebereich0,02 l bis 99.999,999 m³ (DN 50: 0,1 l Startwert)Temperaturbereich0,1 bis 50 °C (Kaltwasser)Betriebsdruck MAP0,3 bis 16 barDruckverlustklasseΔ0,63 (alle Baugrößen)Impulswertigkeit1 l/Imp.Baulänge L2 (ohne Verschraubung)165 / 190 / 175 / 260 / 300 / 270 mm (DN 15 / 20 / 25 / 32 / 40 / 50)Zählerbreite / HöheB 95–110 mm · H 120–175 mm (je nach DN)Gewicht1,3 kg (DN 15) bis 8,8 kg (DN 50 Flansch)AnschlussGewinde G¾ B bis G 2½ B · DN 50 auch als Flansch nach ISO 7005-2 / EN 1092-2EinbaulagenHorizontal und vertikal (Steig-/Fallrohr), U0/D0SichtscheibeUV-beständiger Kunststoff IP 65 · optional Kupfer-Glas-Zählwerk IP 68Zählwerk8-Rollen-Trockenläufer, 355° drehbar, mit Modulatorscheibe für EDCUmgebungsbedingungenM2 mechanisch · 5–55 °C klimatisch (Betauung möglich)Funkvariante (EDC-Modul)LoRaWAN · OMS (wMBus) · optional ohne Funk oder M-Bus/Puls-KombiMaterialGehäuse Messing nach UBA-Liste, Trinkwasserverordnung-konformZulassungMID 2014/32/EUEichfrist6 Jahre (MessEV Anlage 7 Tabelle 1 Ziffer 5.5)Profi-Tipp für die MontageTipp: Vor dem Einbau Hauptabsperrventil schließen und die Leitung über eine geeignete Zapfstelle drucklos entleeren. Auf korrekte Fließrichtung achten (Pfeil auf dem Zählergehäuse), neue Dichtungen verwenden, Verschraubungen mit dem richtigen Drehmoment anziehen (kein Überdrehen, da Messing-Anschlussgewinde). Zählwerk in ablesefreundliche Position drehen (355° verfügbar). Beim langsamen Öffnen des Absperrventils sukzessive befüllen, um Druckschläge auf das Messwerk zu vermeiden. Dichtigkeit aller Anschluss- und Verschraubungsstellen prüfen. Bei Außenaufstellung im Schacht: frostfreien Einbauort sicherstellen — das Gehäuse ist nicht frostgeschützt. Für spätere Funkanbindung das passende EDC-Modul (LoRaWAN, wMBus oder M-Bus/Puls) berücksichtigen — eine Vor-Ort-Nachrüstung ist jederzeit ohne Eichbruch möglich.

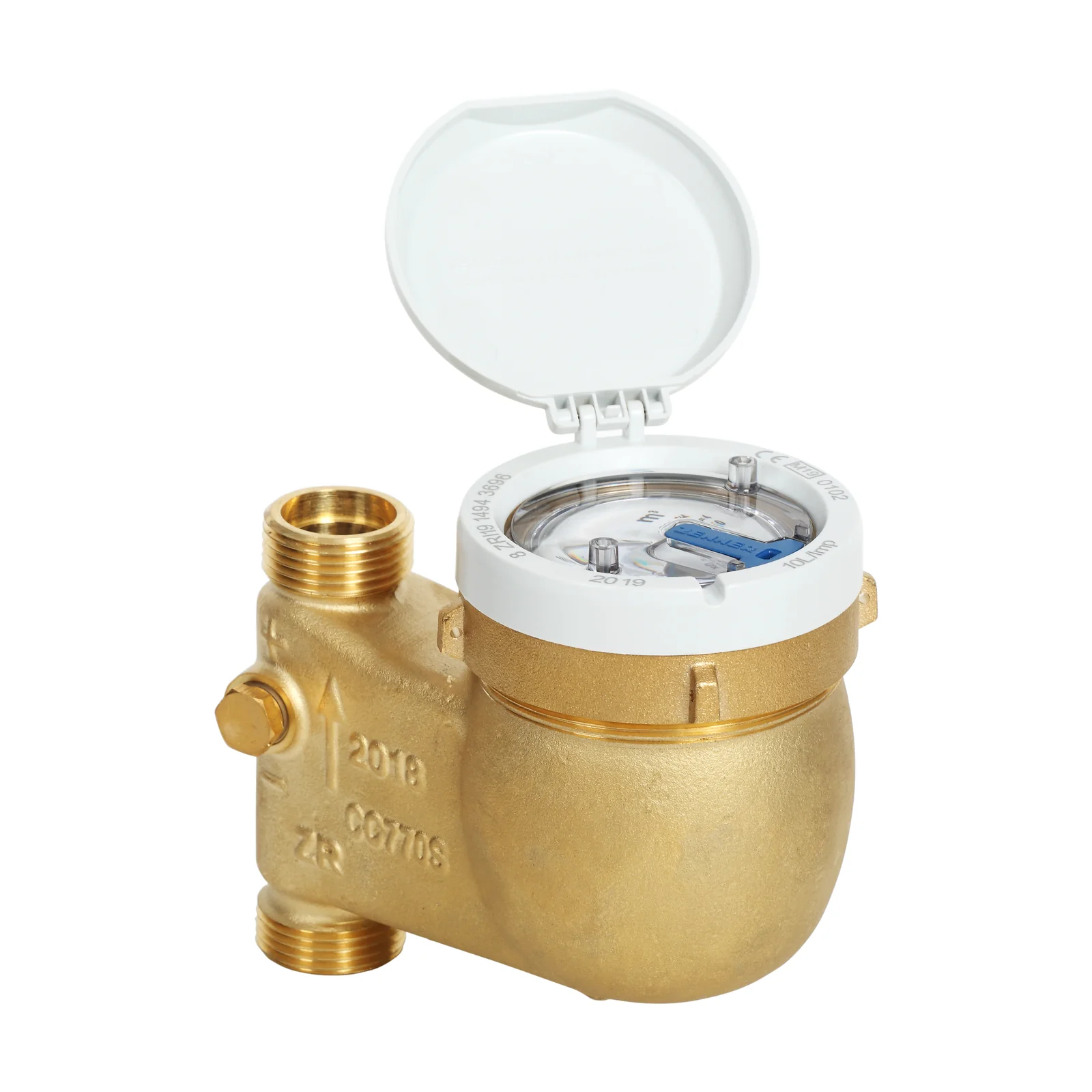

Der MNK-N-ST von ZENNER ist Dein Mehrstrahl-Nassläufer-Hauswasserzähler in dedizierter Steigrohrausführung — gemacht für alle Einbaustellen, in denen das Wasser senkrecht durch den Zähler steigt (typisch in Hochhäusern, Mehrfamilienhäusern mit zentraler Hauseinspeisung im Keller und Steigleitungs-Etagenabgängen). Verfügbar in fünf Baugrößen von DN 20 bis DN 40 (Q3 2,5 bis 16 m³/h), reiner Kaltwasserzähler bis 50 °C. Das Zählwerk arbeitet auch bei der Steigrohr-Variante in horizontaler Lage — ablesefreundlich und ohne Hängenbleiben am Rollensatz.Aus der Praxis: Deine Vorteile auf der BaustelleWas den MNK-N-ST in der Steigrohr-Einbausituation zur sicheren Wahl macht:Steigrohr-Bauform mit horizontalem Zählwerk: Anströmung senkrecht von unten durch den Zähler, Zählwerk-Zifferblatt aber waagerecht orientiert — Du liest den Stand ab, ohne den Kopf zu verdrehen, und der Rollensatz läuft in der konstruktiv vorgesehenen Lage. Genau die richtige Bauform für Steigleitungen in Schächten und Vorwand-Installationen.Fünf Baugrößen von DN 20 bis DN 40: Q3 2,5 (DN 20) bis Q3 16 (DN 40) decken vom Einfamilienhaus-Steigrohr bis zum Mehrfamilien-Hauptzähler ab. DN 40 zusätzlich in 200-mm-Baulänge für Einbaustellen mit erweiterten Maßen verfügbar. Erreichbarer Messbereich R 200 H, Standard R 80 H — hohe Auflösung auch bei niedrigen Dauerentnahmen.Impulsgeber serienmäßig, Funk nachrüstbar: Jeder MNK-N-ST hat ab Werk eine Impulsgeber-Schnittstelle (10 l/Imp.). Du kannst später ein PDC-Modul (PulseDataCapture) für LoRaWAN oder wireless M-Bus aufsetzen — ohne den Zähler zu tauschen, ohne die Eichplombe anzutasten. Spart einen kompletten Eichaustausch, wenn die Liegenschaft später auf Funk umgestellt wird.Druckstufe MAP 16, klimatisch robust: 0,3 bis 16 bar Betriebsdruck — deckt auch Hochhaussituationen mit hohem statischen Druck oder zusätzlichen Druckerhöhungsanlagen ab. Mechanische Umgebungsbedingung M1 (DN 20 / Q3 2,5) bzw. M2 (alle größeren), klimatisch 5–55 °C mit Betauungs-Toleranz.UBA-konform und DVGW-belegt: Gehäuse Messing nach UBA-Liste, alle Trinkwasser-Materialien nach aktueller Trinkwasserverordnung. Montage nach DIN EN ISO 4064:2017 Teil 5 und DVGW-Arbeitsblättern W291 und W557 — alles, was Du als Nachweis für Bauherr und Wasserversorger brauchst.Funk-Varianten & AuslesungDer MNK-N-ST wird als Basiszähler mit Impulsgeber-Schnittstelle ausgeliefert und ist mit nachrüstbaren PDC-Modulen (PulseDataCapture) in drei Konfigurationen funkfähig. Welche Variante Du brauchst, hängt von der Auslese-Infrastruktur in der Liegenschaft ab.LoRaWAN — die Hauptvariante für Minol Connect. PDC-Modul mit LPWAN-Funkmodul für LoRaWAN (868 MHz, Long-Range). Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Da das Modul nachrüstbar an einem Bestandszähler montiert wird, kannst Du beim Umstieg auf Funk-Auslesung den eingebauten Zähler weiterverwenden.OMS — Walk-by und Drive-by. PDC-Modul mit wireless-M-Bus-Funk (868 MHz) nach Open-Metering-System-Profil. Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung — keine Liegenschafts-Infrastruktur (Gateway) erforderlich. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.Optional — Impulsgeber serienmäßig, Funk nachrüstbar. Variante ohne integriertes Funkmodul. Der MNK-N-ST hat aber ab Werk eine Impulsgeber-Schnittstelle (Standardauflösung 10 l/Imp.) und lässt sich jederzeit nachträglich mit einem PDC-Modul für LoRaWAN oder wMBus ausstatten — ideal, wenn die Liegenschaft erst später auf Funkauslesung umgerüstet wird oder wenn der Zähler in ein bestehendes M-Bus- oder Impuls-Netz eingebunden werden soll.Eichrecht & NormenDer MNK-N-ST ist eichrechtskonform nach MID 2014/32/EU und DIN EN ISO 4064:2017. Die Eichfrist beträgt für Kalt- und Warmwasserzähler einheitlich 6 Jahre (MessEV Anlage 7, Tabelle 1, Ziffer 5.5 — in Kraft seit der MessEV-Novelle vom 03.11.2021, die die früheren unterschiedlichen Fristen von 6 Jahren für KW und 5 Jahren für WW vereinheitlicht hat). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung oder Weiterberechnung des Wasserverbrauchs — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Der MNK-N-ST ist mit LoRaWAN- oder wMBus-PDC-Modul ab Werk fernablesbar; die Basisvariante lässt sich jederzeit ohne Eichbruch nachrüsten. Für die Installation gelten zusätzlich die DVGW-Arbeitsblätter W291 und W557.Technische Daten im ÜberblickBauartMehrstrahl-Nassläufer, Steigrohrausführung, Zählwerk horizontalNennweiten DN20 / 25 / 40 mmDauerdurchfluss Q32,5 / 4 / 10 / 16 m³/h (je nach Baugröße)Erreichbarer MessbereichR 200 H (alle Baugrößen)Standard-MessbereichR 80 H (alle Baugrößen)Überlastdurchfluss Q43,13 / 5 / 12,5 / 20 m³/hAnlaufwert< 4 / < 5 / < 10 / < 20 l/h (DN 20 / 20 / 25 / 40)Anzeigebereich0,1 l bis 99.999 m³Temperaturbereich0,1 bis 50 °C (Kaltwasser)Betriebsdruck MAP0,3 bis 16 barDruckverlustklasseΔ0,63 (alle Baugrößen)Impulswertigkeit10 l/Imp. (Impulsgeber serienmäßig)Baulänge L2 (ohne Verschraubung)105 / 150 / 150 / 200 mm (DN 20 / 25 / 40 / 40 lang)Zählerbreite / HöheB 95–110 mm · H 135–160 mm (je nach DN)Gewicht1,7 kg (DN 20) bis 4,3 kg (DN 40 lang)AnschlussGewinde G 1" B / G 1¼" B / G 2" B (Verschraubung R¾" / R1" / R1½")SichtscheibeUV-beständiger KunststoffFunkvariante (PDC-Modul)LoRaWAN · OMS (wMBus) · optional (Impulsgeber serienmäßig, Funk nachrüstbar)StrömungsprofilU0 / D0 (keine Ein-/Auslaufstrecken)UmgebungsbedingungenM1 (DN 20 / Q3 2,5) bzw. M2 mechanisch · 5–55 °C klimatisch (Betauung möglich)MaterialGehäuse Messing nach UBA-Liste, Trinkwasserverordnung-konformNormen & ZulassungMID 2014/32/EU · DIN EN ISO 4064:2017 · DVGW W291 / W557Eichfrist6 Jahre (MessEV Anlage 7 Tabelle 1 Ziffer 5.5)Profi-Tipp für die MontageTipp: Vor dem Einbau Absperrorgane vor und hinter dem Zähler schließen und die Einbaustelle druckentlasten. Dichtflächen und Anschlussgewinde auf Beschädigungen prüfen, nur neues und einwandfreies Dichtmaterial verwenden. Zähler fließrichtungs- und lagerichtig einbauen (Pfeil auf dem Gehäuse beachten), Überwurfmuttern mit 20 bis 30 Nm Drehmoment anziehen — das ist der ZENNER-Werks-Hinweis und schützt vor verzogenem Gehäuse und Falschmessungen. Absperrorgane langsam öffnen, ausreichend spülen, alles auf Dichtheit prüfen. Wichtig bei Mehrstrahl-Nassläufern: Nach der Montage kann sich eine Luftblase unterhalb des Zählerglases bilden — das ist unbedenklich und verflüchtigt sich bei regelmäßiger Wasserentnahme von selbst. Bei Bedarf entlüftest Du gezielt: Zähler druckentlasten, mit dem Zifferblatt 180° nach unten drehen, Verschraubung festziehen, langsam mit Druck beaufschlagen, an einer Zapfstelle ca. 20 Sekunden spülen, dann wieder Druck entlasten und in horizontale Lage zurückdrehen. Bei späterer Funkanbindung das passende PDC-Modul (LoRaWAN oder wMBus) berücksichtigen — eine Vor-Ort-Nachrüstung ist jederzeit ohne Eichbruch möglich.

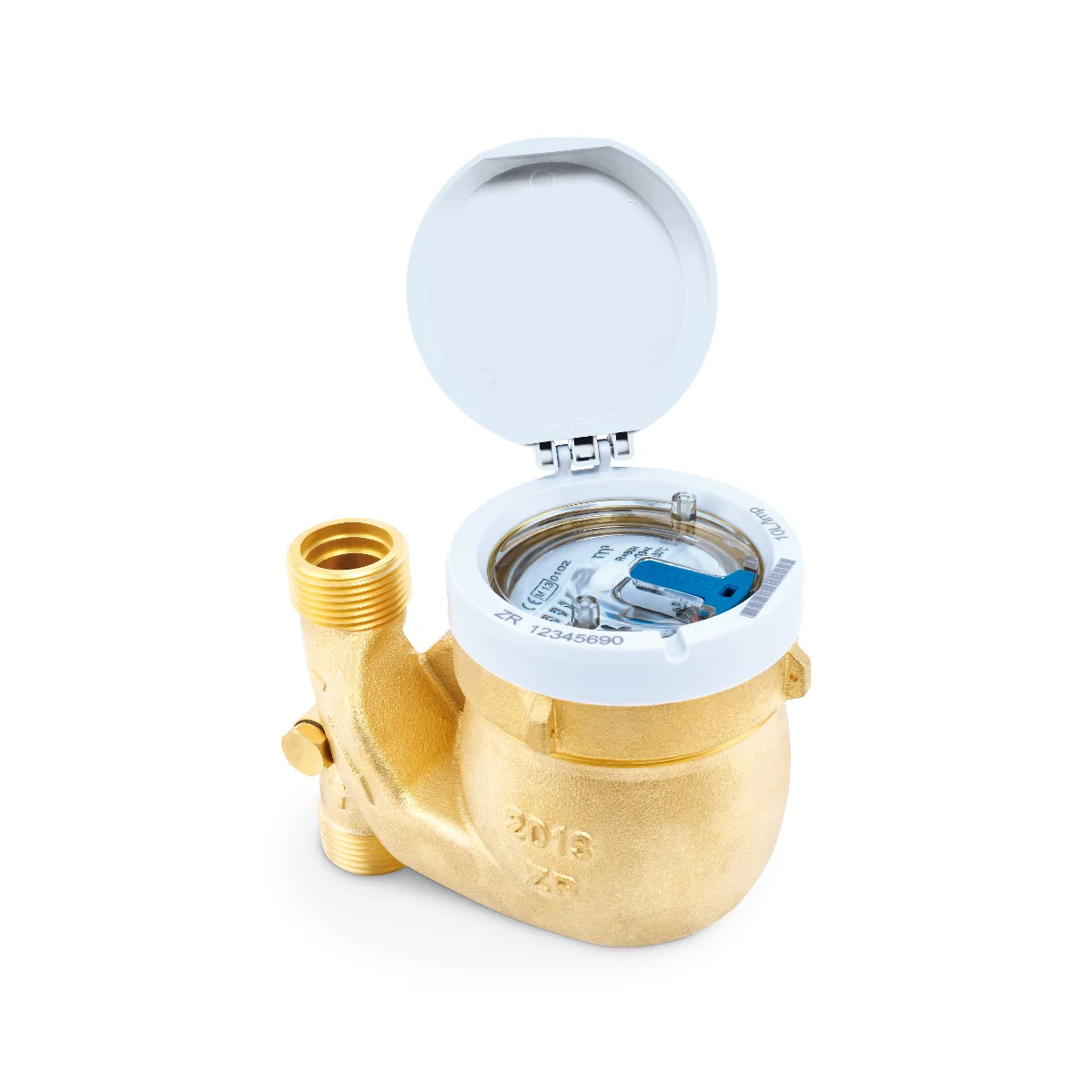

Der MNK-N-FA von ZENNER ist ein Mehrstrahl-Nassläufer-Hauswasserzähler in dedizierter Fallrohrausführung — gemacht für alle Einbaustellen, in denen das Wasser senkrecht von oben nach unten durch den Zähler strömt (typisch bei Etagenzapfungen oberhalb der Verteilerebene oder bei Hochbehälter-Anlagen mit fallender Versorgungsleitung). Verfügbar in DN 20 (Q3 4 m³/h), reiner Kaltwasserzähler bis 50 °C. Das Zählwerk arbeitet auch bei der Fallrohr-Variante in horizontaler Lage — ablesefreundlich und mit dem Rollensatz in der konstruktiv vorgesehenen Position.Aus der Praxis: Deine Vorteile auf der BaustelleWas den MNK-N-FA in der Fallrohr-Einbausituation zur sicheren Wahl macht:Fallrohr-Bauform mit horizontalem Zählwerk: Anströmung senkrecht von oben durch den Zähler, Zählwerk-Zifferblatt aber waagerecht orientiert — Du liest den Stand ab, ohne den Kopf zu verdrehen. Wichtig zur Abgrenzung: Im Fallrohr darf nur ein Zähler verwendet werden, der ausdrücklich für diese Anströmungsrichtung zugelassen ist — ein Standard-Horizontalzähler oder eine Steigrohr-Variante (MNK-N-ST) ist hier nicht eichrechtskonform.Robuster R-200-H-Messbereich: Erreichbarer Messbereich R 200 H bei Anlauf < 5 l/h — auch sehr kleine Dauerentnahmen, wie sie etwa an Etagen-Hahnpunkten oder bei tropfenden Leitungen vorkommen, erfasst der Zähler zuverlässig. Standard-Messbereich R 80 H, Q1 = 50 l/h.Impulsgeber serienmäßig, Funk nachrüstbar: Jeder MNK-N-FA hat ab Werk eine Impulsgeber-Schnittstelle (10 l/Imp.). Du kannst später ein PDC-Modul (PulseDataCapture) für LoRaWAN oder wireless M-Bus aufsetzen — ohne den Zähler zu tauschen, ohne die Eichplombe anzutasten. Spart einen kompletten Eichaustausch, wenn die Liegenschaft später auf Funk umgestellt wird.Druckstufe MAP 16, robust gegen statischen Druck: 0,3 bis 16 bar Betriebsdruck — deckt auch Fallrohrsituationen mit hohem statischen Druck aus oberhalb liegenden Behältern oder Druckerhöhungsanlagen ab. Mechanische Umgebungsbedingung M2, klimatisch 5–55 °C mit Betauungs-Toleranz.UBA-konform und DVGW-belegt: Gehäuse Messing nach UBA-Liste, alle Trinkwasser-Materialien nach aktueller Trinkwasserverordnung. Montage nach DIN EN ISO 4064:2017 Teil 5 und DVGW-Arbeitsblättern W291 und W557 — alles, was Du als Nachweis für Bauherr und Wasserversorger brauchst.Funk-Varianten & AuslesungDer MNK-N-FA wird als Basiszähler mit Impulsgeber-Schnittstelle ausgeliefert und ist mit nachrüstbaren PDC-Modulen (PulseDataCapture) in drei Konfigurationen funkfähig. Welche Variante Du brauchst, hängt von der Auslese-Infrastruktur in der Liegenschaft ab.LoRaWAN — die Hauptvariante für Minol Connect. PDC-Modul mit LPWAN-Funkmodul für LoRaWAN (868 MHz, Long-Range). Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Da das Modul nachrüstbar an einem Bestandszähler montiert wird, kannst Du beim Umstieg auf Funk-Auslesung den eingebauten Zähler weiterverwenden.OMS — Walk-by und Drive-by. PDC-Modul mit wireless-M-Bus-Funk (868 MHz) nach Open-Metering-System-Profil. Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung — keine Liegenschafts-Infrastruktur (Gateway) erforderlich. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.Optional — Impulsgeber serienmäßig, Funk nachrüstbar. Variante ohne integriertes Funkmodul. Der MNK-N-FA hat aber ab Werk eine Impulsgeber-Schnittstelle (Standardauflösung 10 l/Imp.) und lässt sich jederzeit nachträglich mit einem PDC-Modul für LoRaWAN oder wMBus ausstatten — ideal, wenn die Liegenschaft erst später auf Funkauslesung umgerüstet wird oder wenn der Zähler in ein bestehendes M-Bus- oder Impuls-Netz eingebunden werden soll.Eichrecht & NormenDer MNK-N-FA ist eichrechtskonform nach MID 2014/32/EU und DIN EN ISO 4064:2017. Die Eichfrist beträgt für Kalt- und Warmwasserzähler einheitlich 6 Jahre (MessEV Anlage 7, Tabelle 1, Ziffer 5.5 — in Kraft seit der MessEV-Novelle vom 03.11.2021, die die früheren unterschiedlichen Fristen von 6 Jahren für KW und 5 Jahren für WW vereinheitlicht hat). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung oder Weiterberechnung des Wasserverbrauchs — setzt nach § 33 MessEG eine gültige Eichung voraus. Achtung Einbaulage: Die MID-Zulassung des MNK-N-FA gilt ausschließlich für die Fallrohr-Einbaulage. Im Steigrohr ist diese Variante nicht eichrechtskonform — dafür gibt es den MNK-N-ST. Prüfe vor der Bestellung die tatsächliche Anströmungsrichtung in der Einbaustelle. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Der MNK-N-FA ist mit LoRaWAN- oder wMBus-PDC-Modul fernablesbar; die Basisvariante lässt sich jederzeit ohne Eichbruch nachrüsten. Für die Installation gelten zusätzlich die DVGW-Arbeitsblätter W291 und W557.Technische Daten im ÜberblickBauartMehrstrahl-Nassläufer, Fallrohrausführung, Zählwerk horizontalNennweite DN20 mm (¾")Dauerdurchfluss Q34 m³/hÜberlastdurchfluss Q45 m³/hÜbergangsdurchfluss Q280 l/hMindestdurchfluss Q150 l/hErreichbarer MessbereichR 200 HStandard-MessbereichR 80 HAnlaufwert< 5 l/hAnzeigebereich0,1 l bis 99.999 m³Temperaturbereich0,1 bis 50 °C (Kaltwasser)Betriebsdruck MAP0,3 bis 16 barDruckverlustklasseΔ0,63Impulswertigkeit10 l/Imp. (Impulsgeber serienmäßig)Baulänge L2 (ohne Verschraubung)105 mmBaulänge L1 (mit Verschraubung ca.)201 mmZählerbreite / HöheB 95 mm · H 140 mmGewichtca. 1,7 kgAnschlussGewinde G 1" B (Verschraubung R¾")EinbaulageFallrohr (senkrechte Anströmung von oben), U0/D0SichtscheibeUV-beständiger KunststoffFunkvariante (PDC-Modul)LoRaWAN · OMS (wMBus) · optional (Impulsgeber serienmäßig, Funk nachrüstbar)UmgebungsbedingungenM2 mechanisch · 5–55 °C klimatisch (Betauung möglich)MaterialGehäuse Messing nach UBA-Liste, Trinkwasserverordnung-konformNormen & ZulassungMID 2014/32/EU · DIN EN ISO 4064:2017 · DVGW W291 / W557Eichfrist6 Jahre (MessEV Anlage 7 Tabelle 1 Ziffer 5.5)Profi-Tipp für die MontageTipp: Vor dem Einbau Absperrorgane vor und hinter dem Zähler schließen und die Einbaustelle druckentlasten. Pflicht-Check bei Fallrohrzählern: Anströmungsrichtung in der Einbaustelle eindeutig prüfen — der MNK-N-FA ist ausschließlich für senkrechte Anströmung von oben zugelassen. Beim Einbau Fließrichtungs-Pfeil auf dem Zählergehäuse einhalten, Überwurfmuttern mit 20 bis 30 Nm Drehmoment anziehen (ZENNER-Werks-Hinweis). Absperrorgane langsam öffnen, ausreichend spülen, alle Verbindungen auf Dichtheit prüfen. Luftblase nach Montage: Bei Mehrstrahl-Nassläufern kann sich nach dem Einbau eine Luftblase unterhalb des Zählerglases bilden — das ist unbedenklich und verflüchtigt sich bei regelmäßiger Wasserentnahme von selbst. Gezielte Entlüftung bei Bedarf: Zähler druckentlasten, mit dem Zifferblatt 180° nach unten drehen, Verschraubung festziehen, langsam mit Druck beaufschlagen, an einer Zapfstelle ca. 20 Sekunden spülen, dann wieder druckentlasten und in horizontale Lage zurückdrehen. Für spätere Funkanbindung das passende PDC-Modul (LoRaWAN oder wMBus) berücksichtigen — Vor-Ort-Nachrüstung jederzeit ohne Eichbruch möglich.
