Hauswasserzähler MNK-N Mehrstrahl-Nassläufer für Fallleitungen

Der MNK-N-FA von ZENNER ist ein Mehrstrahl-Nassläufer-Hauswasserzähler in dedizierter Fallrohrausführung — gemacht für alle Einbaustellen, in denen das Wasser senkrecht von oben nach unten durch den Zähler strömt (typisch bei Etagenzapfungen oberhalb der Verteilerebene oder bei Hochbehälter-Anlagen mit fallender Versorgungsleitung). Verfügbar in DN 20 (Q3 4 m³/h), reiner Kaltwasserzähler bis 50 °C. Das Zählwerk arbeitet auch bei der Fallrohr-Variante in horizontaler Lage — ablesefreundlich und mit dem Rollensatz in der konstruktiv vorgesehenen Position.

Aus der Praxis: Deine Vorteile auf der Baustelle

Was den MNK-N-FA in der Fallrohr-Einbausituation zur sicheren Wahl macht:

• Fallrohr-Bauform mit horizontalem Zählwerk: Anströmung senkrecht von oben durch den Zähler, Zählwerk-Zifferblatt aber waagerecht orientiert — Du liest den Stand ab, ohne den Kopf zu verdrehen. Wichtig zur Abgrenzung: Im Fallrohr darf nur ein Zähler verwendet werden, der ausdrücklich für diese Anströmungsrichtung zugelassen ist — ein Standard-Horizontalzähler oder eine Steigrohr-Variante (MNK-N-ST) ist hier nicht eichrechtskonform.
• Robuster R-200-H-Messbereich: Erreichbarer Messbereich R 200 H bei Anlauf < 5 l/h — auch sehr kleine Dauerentnahmen, wie sie etwa an Etagen-Hahnpunkten oder bei tropfenden Leitungen vorkommen, erfasst der Zähler zuverlässig. Standard-Messbereich R 80 H, Q1 = 50 l/h.

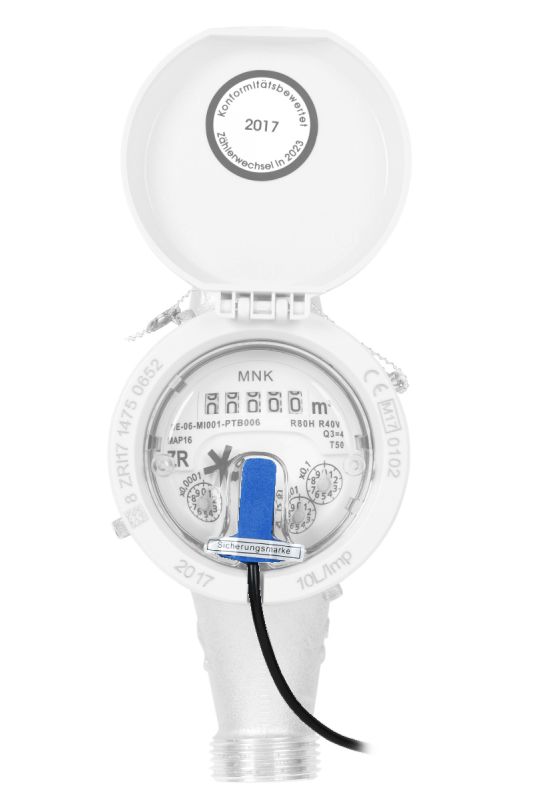

• Impulsgeber serienmäßig, Funk nachrüstbar: Jeder MNK-N-FA hat ab Werk eine Impulsgeber-Schnittstelle (10 l/Imp.). Du kannst später ein PDC-Modul (PulseDataCapture) für LoRaWAN oder wireless M-Bus aufsetzen — ohne den Zähler zu tauschen, ohne die Eichplombe anzutasten. Spart einen kompletten Eichaustausch, wenn die Liegenschaft später auf Funk umgestellt wird.
• Druckstufe MAP 16, robust gegen statischen Druck: 0,3 bis 16 bar Betriebsdruck — deckt auch Fallrohrsituationen mit hohem statischen Druck aus oberhalb liegenden Behältern oder Druckerhöhungsanlagen ab. Mechanische Umgebungsbedingung M2, klimatisch 5–55 °C mit Betauungs-Toleranz.
• UBA-konform und DVGW-belegt: Gehäuse Messing nach UBA-Liste, alle Trinkwasser-Materialien nach aktueller Trinkwasserverordnung. Montage nach DIN EN ISO 4064:2017 Teil 5 und DVGW-Arbeitsblättern W291 und W557 — alles, was Du als Nachweis für Bauherr und Wasserversorger brauchst.

Funk-Varianten & Auslesung

Der MNK-N-FA wird als Basiszähler mit Impulsgeber-Schnittstelle ausgeliefert und ist mit nachrüstbaren PDC-Modulen (PulseDataCapture) in drei Konfigurationen funkfähig. Welche Variante Du brauchst, hängt von der Auslese-Infrastruktur in der Liegenschaft ab.

LoRaWAN — die Hauptvariante für Minol Connect. PDC-Modul mit LPWAN-Funkmodul für LoRaWAN (868 MHz, Long-Range). Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Da das Modul nachrüstbar an einem Bestandszähler montiert wird, kannst Du beim Umstieg auf Funk-Auslesung den eingebauten Zähler weiterverwenden.

OMS — Walk-by und Drive-by. PDC-Modul mit wireless-M-Bus-Funk (868 MHz) nach Open-Metering-System-Profil. Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung — keine Liegenschafts-Infrastruktur (Gateway) erforderlich. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.

Optional — Impulsgeber serienmäßig, Funk nachrüstbar. Variante ohne integriertes Funkmodul. Der MNK-N-FA hat aber ab Werk eine Impulsgeber-Schnittstelle (Standardauflösung 10 l/Imp.) und lässt sich jederzeit nachträglich mit einem PDC-Modul für LoRaWAN oder wMBus ausstatten — ideal, wenn die Liegenschaft erst später auf Funkauslesung umgerüstet wird oder wenn der Zähler in ein bestehendes M-Bus- oder Impuls-Netz eingebunden werden soll.

Eichrecht & Normen

Der MNK-N-FA ist eichrechtskonform nach MID 2014/32/EU und DIN EN ISO 4064:2017. Die Eichfrist beträgt für Kalt- und Warmwasserzähler einheitlich 6 Jahre (MessEV Anlage 7, Tabelle 1, Ziffer 5.5 — in Kraft seit der MessEV-Novelle vom 03.11.2021, die die früheren unterschiedlichen Fristen von 6 Jahren für KW und 5 Jahren für WW vereinheitlicht hat). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung oder Weiterberechnung des Wasserverbrauchs — setzt nach § 33 MessEG eine gültige Eichung voraus. Achtung Einbaulage: Die MID-Zulassung des MNK-N-FA gilt ausschließlich für die Fallrohr-Einbaulage. Im Steigrohr ist diese Variante nicht eichrechtskonform — dafür gibt es den MNK-N-ST. Prüfe vor der Bestellung die tatsächliche Anströmungsrichtung in der Einbaustelle. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Der MNK-N-FA ist mit LoRaWAN- oder wMBus-PDC-Modul fernablesbar; die Basisvariante lässt sich jederzeit ohne Eichbruch nachrüsten. Für die Installation gelten zusätzlich die DVGW-Arbeitsblätter W291 und W557.

Technische Daten im Überblick

Profi-Tipp für die Montage

Tipp: Vor dem Einbau Absperrorgane vor und hinter dem Zähler schließen und die Einbaustelle druckentlasten. Pflicht-Check bei Fallrohrzählern: Anströmungsrichtung in der Einbaustelle eindeutig prüfen — der MNK-N-FA ist ausschließlich für senkrechte Anströmung von oben zugelassen. Beim Einbau Fließrichtungs-Pfeil auf dem Zählergehäuse einhalten, Überwurfmuttern mit 20 bis 30 Nm Drehmoment anziehen (ZENNER-Werks-Hinweis). Absperrorgane langsam öffnen, ausreichend spülen, alle Verbindungen auf Dichtheit prüfen. Luftblase nach Montage: Bei Mehrstrahl-Nassläufern kann sich nach dem Einbau eine Luftblase unterhalb des Zählerglases bilden — das ist unbedenklich und verflüchtigt sich bei regelmäßiger Wasserentnahme von selbst. Gezielte Entlüftung bei Bedarf: Zähler druckentlasten, mit dem Zifferblatt 180° nach unten drehen, Verschraubung festziehen, langsam mit Druck beaufschlagen, an einer Zapfstelle ca. 20 Sekunden spülen, dann wieder druckentlasten und in horizontale Lage zurückdrehen. Für spätere Funkanbindung das passende PDC-Modul (LoRaWAN oder wMBus) berücksichtigen — Vor-Ort-Nachrüstung jederzeit ohne Eichbruch möglich.
