LoRaWAN® Wärmezähler

Der Minocal C5-IUF B.One ist ein thermisches Energiemessgerät mit verschleißfreiem Ultraschall-Durchflusssensor — gebaut für alles vom Submetering bis zur Nah- und Fernwärme. Für Dich auf der Baustelle heißt das: keine geraden Ein- oder Auslaufstrecken, beliebige Einbaulage bis hin zum Überkopf-Einbau und eine Messtechnik ohne bewegliche Teile, die auch bei kleinsten Durchflüssen sauber misst.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler nimmt Dir die kniffligen Einbausituationen ab, in denen mechanische Zähler an ihre Grenzen kommen:Keine Beruhigungsstrecken nötig: Vor und hinter dem Durchflusssensor sind keine geraden Ein- oder Auslaufstrecken erforderlich. In engen Heizungsräumen und Kompaktstationen baust Du den Zähler genau dort ein, wo Platz ist — auch direkt hinter dem Kugelhahn.Beliebige Einbaulage, auch „Überkopf“: Der Durchflusssensor arbeitet in jeder Lage. Du musst die Rohrführung nicht der Zählerposition anpassen, sondern setzt das Gerät an die vorhandene Leitung. Nur an der höchsten Stelle im Rohrnetz nicht montieren, um Luftpolster zu vermeiden.Verschleißfreie Ultraschalltechnik: Keine beweglichen Teile, unempfindlich gegen Schmutz und langzeitstabil. Das Gerät ist über die gesamte Einsatzdauer wartungsfrei — weniger Rückläufer, weniger Reklamationen.Eichaustausch-tauglich in Bestandsmessstellen: Der Zähler lässt sich mit zulässigen Bestandstauchhülsen kombinieren. Prüfe vor dem Austausch die Tauchhülsen-Duldungsliste der PTB und das Infoblatt Tauchhülsen — so vermeidest Du einen unnötigen Tauchhülsentausch.Funk-Varianten & AuslesungDen Minocal C5-IUF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in die Gebäudeleittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden. Sendeintervall täglich oder monatlich; für das Diagnose-Protokoll wählbar von 15 Minuten bis 24 Stunden. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 116 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-IUF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft — Wärmemessung über die Baumusterprüfbescheinigung DE-12-MI004-PTB010 in metrologischer Klasse 2, Kältemessung über die separate innerstaatliche Bescheinigung DE-20-M-PTB-0046. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärmezähler, Kältezähler und deren Teilgeräte. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die PTB-Richtlinien K8 und K9, die EN 1434 Teil 1 und 6 sowie die AGFW-Richtlinien FW 202, FW 218 und FW 510.Technische Daten im ÜberblickMessprinzipUltraschall-Durchflusssensor (IUF), verschleißfreiNenndurchfluss qp0,6 / 1,5 / 2,5 Medientemperaturbereich0–105 °C bzw. 0–130 °C (wahlweise)GenauigkeitsklasseKlasse 2 (optional Klasse 3)NenndruckPN 16 (Gewindeanschluss) / PN 25 (Flanschanschluss)AnschlussGewinde G¾B bis G2B, Flansch DN20 bis DN40 (je nach qp)Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigSchutzartIP68 (Durchflusssensor) / IP54 (Rechenwerk)Einbaulage / Beruhigungsstreckenbeliebig, auch Überkopf / nicht erforderlichTemperaturfühlerPT 1000, Typen DS 27,5 / DS 38 / PS 45 / UniversalfühlerBatterielebensdauer> 7 Jahre, optional ≥ 10 JahreZulassungenMID DE-12-MI004-PTB010 (Wärme), DE-20-M-PTB-0046 (Kälte)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und verwende ausschließlich neues Dichtmaterial — kein Hanf. Bei Heizwassertemperaturen über 90 °C sowie bei kombinierter Wärme-/Kältemessung muss das Rechenwerk getrennt auf den Wandadapter gesetzt werden, sonst drohen Schäden durch Hitze oder Betauung. Plane für den Eichaustausch passende Tauchhülsen, Kugelhähne mit M10x1-TF-Bohrung und neue Flachdichtungen direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

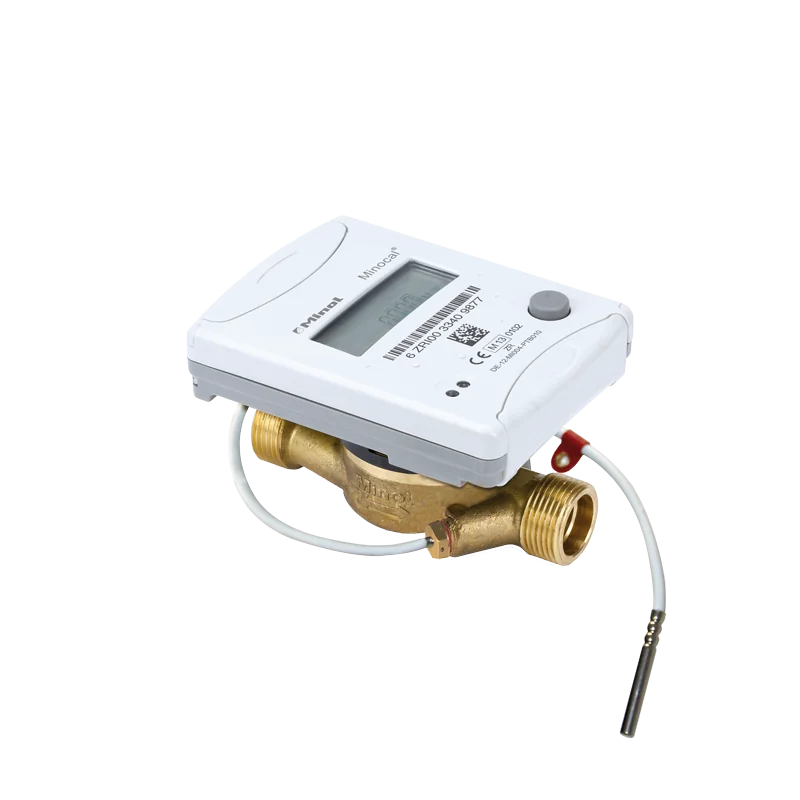

Der Minocal C5-ISF B.One ist ein elektronischer Kompaktwärmezähler mit Einstrahl-Durchflusssensor — entwickelt für die verbrauchsabhängige Energieabrechnung in Mehrfamilienhäusern, Wohnanlagen und Gewerbeobjekten mit zentraler Wärmeversorgung. Mit seiner niedrigen Bauhöhe und der Kombi-Variante mit abnehmbarem Rechenwerk passt er auch in kleinste Verteilerkästen — ein Verschraubungszähler für den unkomplizierten Eichaustausch in allen gängigen Einbaumaßen.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler ist auf den schnellen Eichaustausch in Bestandsanlagen ausgelegt — kompakt, in gängigen Baulängen und mit einer Taste bedienbar:Niedrigste Bauhöhe, Montage im Verteilerkasten: Die kompakte Bauweise passt sich nahezu jeder Einbausituation an. Die Kombi-Variante mit abnehmbarem Rechenwerk lässt sich selbst in kleinsten Verteilerkästen montieren — das Rechenwerk setzt Du dorthin, wo Du es ablesen kannst.Gängige Einbaumaße für den Eichaustausch: Als Verschraubungszähler mit Einbaulängen 110 mm (DN15) und 130 mm (DN20) ersetzt Du Bestandszähler ohne Anpassungsarbeiten an der Rohrleitung. Prüfe bei Tauchhülsen mit Baulänge unter 60 mm die Tauchhülsen-Duldungsliste der PTB.Batterie im Betrieb wechselbar: Die Lithiumbatterie hält über 6 Jahre, optional über 11 Jahre, und ist im laufenden Betrieb wechselbar. Du musst den Zähler für den Batteriewechsel nicht ausbauen.Horizontal und vertikal einbaubar: Der Einstrahl-Durchflusssensor arbeitet in horizontaler Lage, um 90° gekippt oder vertikal. So baust Du den Zähler in der vorhandenen Rohrführung ein, ohne die Anlage umzubauen. Plane oberhalb des Zählers mindestens 30 mm Montagefreiraum ein.Auch als Glykolzähler programmierbar: Der Zähler ist vor Ort für Wasser-Glykol-Gemische (Ethylen- oder Propylenglykol, 20 bis 50 %) programmierbar. Beachte: Für Glykol-Wärmeträger ist die Messung in Deutschland nicht eichfähig.Funk-Varianten & AuslesungDen Minocal C5-ISF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in eine Leittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band, LoRa Device Class A. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden. Sendeintervall täglich oder monatlich mit Halbmonatswerten; das Diagnose-Protokoll ist temporär ab 15 Minuten abrufbar. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 120 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-ISF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärmezähler. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die EN 1434 Teil 1 und 6 sowie in Deutschland die AGFW-Richtlinien FW 202, FW 218 und FW 510. Hinweis: Bei Programmierung als Glykolzähler ist die Messung nicht eichfähig und darf nicht zur Abrechnung im geschäftlichen Verkehr verwendet werden.Technische Daten im ÜberblickMessprinzipEinstrahl-Durchflusssensor (ISF), elektronische FlügelradabtastungNenndurchfluss qp0,6 / 1,5 / 2,5 m³/hAnschluss / EinbaulängeDN15 (110 mm) / DN20 (130 mm), GewindeanschlussMedientemperaturbereich10–90 °CGenauigkeitsklasseKlasse 3NenndruckPN 16Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigEinbaulagehorizontal, um 90° gekippt oder vertikalSchutzartIP54TemperaturfühlerPT 1000, Typ DS 27,5; Kabellänge 1,5 m (optional 5 m)Batterielebensdauer> 6 Jahre, optional ≥ 11 Jahre, im Betrieb wechselbarBauformenKompaktvariante oder Kombivariante mit abnehmbarem RechenwerkEichfrist6 Jahre (MessEG / MessEV)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und achte auf die Flussrichtung — der Richtungspfeil sitzt an der Unterseite des Durchflusssensors. Montiere den Zähler nicht an der höchsten Stelle im Rohrnetz, um Luftpolster zu vermeiden, und halte oberhalb mindestens 30 mm Montagefreiraum frei. Plane für den Eichaustausch passende Tauchhülsen, Kugelhähne mit M10x1-TF-Bohrung und neue Flachdichtungen direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

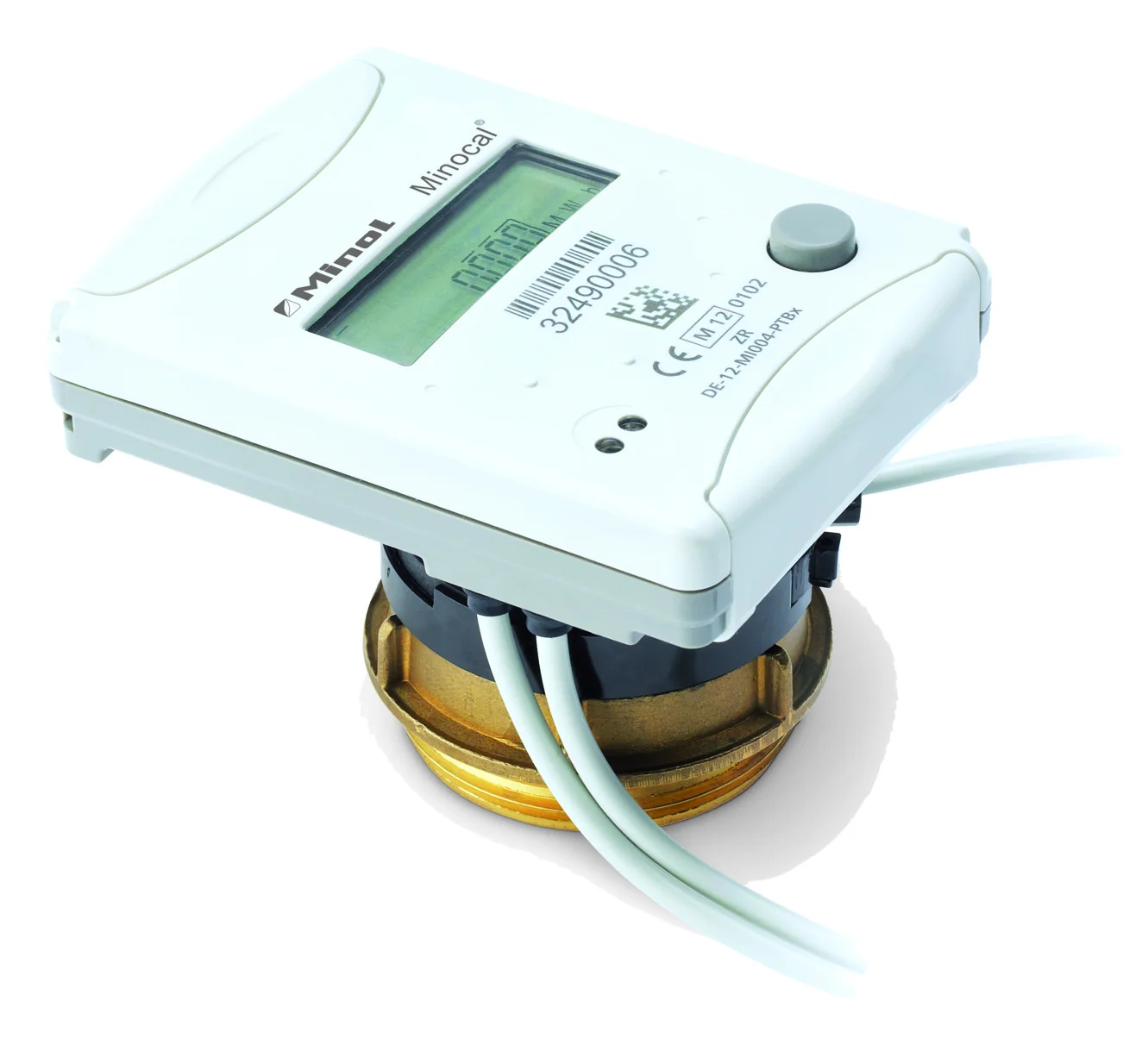

Der Minocal C5-CMF B.One ist ein elektronischer Kompaktwärmezähler mit Koaxial-Messkapsel-Durchflusssensor zur Messung von Wärme- und Kälteenergie. Das serienmäßig abnehmbare Rechenwerk und die große Auswahl marktüblicher Messkapsel-Anschlüsse machen ihn zum praxisgerechten Zähler für den turnusmäßigen Zählertausch — auch in vorgerüsteten Einrohr-Anschlussstücken (EAS) neuer Messstellen.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler ist auf den schnellen Eich- und Turnustausch in Bestandsanlagen ausgelegt — mit Messkapsel-Technik und marktüblichen Anschlüssen:Direkt kompatibel zu marktüblichen Anschlüssen: Die Messkapsel ist in den Anschlusstypen M60, IST, TE1, A1 und PCC gemäß DIN EN ISO 4064-4 verfügbar. Damit ersetzt Du Bestandszähler von Minol, Techem, Allmess, Ista und Sensus ohne Anpassungsarbeiten am Anschlussstück — nur die Messkapsel wird getauscht.Serienmäßig abnehmbares Rechenwerk: Das Rechenwerk ist mit ca. 1,2 m Kabel standardmäßig abnehmbar und wird auf den mitgelieferten Wandadapter gesetzt. In engen Verteilern und Übergabestationen mit Abdeckhaube setzt Du das Rechenwerk dorthin, wo Du es ablesen kannst.EAS-tauglich für neue Messstellen: Mit den EAS-Einbaulängen 110 mm (DN15) und 130 mm (DN20) passt der Zähler in vorgerüstete Einrohr-Anschlussstücke. So rüstest Du Neubau und Bestand mit derselben Bauserie aus.Funk-Varianten & AuslesungDen Minocal C5-CMF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in eine Leittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band, LoRa Device Class A. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden, das smarte Messgeräte über ein IoT-Gateway vernetzt. Sendeintervall täglich oder monatlich mit Halbmonatswerten; das Diagnose-Protokoll ist temporär ab 15 Minuten abrufbar. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 120 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-CMF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft und hat eine metrologische Zulassung für horizontalen und vertikalen Einbau. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die EN 1434 Teil 1 und 6 sowie in Deutschland die AGFW-Richtlinien FW 202, FW 218 und FW 510.Technische Daten im ÜberblickMessprinzipKoaxial-Messkapsel (CMF), elektronische FlügelradabtastungNenndurchfluss qp0,6 / 1,5 / 2,5 m³/hAnschlussschnittstellenM60, IST, TE1, A1, PCC; EAS-Einbaulänge 110 mm (DN15) / 130 mm (DN20)Medientemperaturbereich10–90 °CGenauigkeitsklasseKlasse 3NenndruckPN 16Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigEinbaulagehorizontal, um 90° gekippt oder vertikal (Fall- und Steigleitung)SchutzartIP54 (IP65 bei Kälte- und kombinierter Zählung)Rechenwerkserienmäßig abnehmbar, Kabellänge ca. 1,2 m, Wandadapter im LieferumfangBatterielebensdauer> 6 Jahre, optional ≥ 11 Jahre, im Betrieb wechselbarTemperaturfühlerPT 1000, Typen DS 6 / PS 45; Direkteinbau oder BestandstauchhülseEichfrist6 Jahre (MessEG / MessEV)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und achte beim Messkapsel-Tausch auf die Flussrichtung. Bei Wärmeträgertemperaturen über 90 °C sowie bei kombinierter Wärme-/Kältemessung gehört das Rechenwerk getrennt auf den Wandadapter. Prüfe vor dem Eichaustausch, ob die vorhandene Anschlussschnittstelle (M60, IST, TE1, A1 oder PCC) zur bestellten Messkapsel passt, und plane neue Flachdichtungen sowie passende Temperaturfühler-Adapter direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

Der Minocal C5-IUF B.One ist ein thermisches Energiemessgerät mit verschleißfreiem Ultraschall-Durchflusssensor — gebaut für alles vom Submetering bis zur Nah- und Fernwärme. Für Dich auf der Baustelle heißt das: keine geraden Ein- oder Auslaufstrecken, beliebige Einbaulage bis hin zum Überkopf-Einbau und eine Messtechnik ohne bewegliche Teile, die auch bei kleinsten Durchflüssen sauber misst.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler nimmt Dir die kniffligen Einbausituationen ab, in denen mechanische Zähler an ihre Grenzen kommen:Keine Beruhigungsstrecken nötig: Vor und hinter dem Durchflusssensor sind keine geraden Ein- oder Auslaufstrecken erforderlich. In engen Heizungsräumen und Kompaktstationen baust Du den Zähler genau dort ein, wo Platz ist — auch direkt hinter dem Kugelhahn.Beliebige Einbaulage, auch „Überkopf“: Der Durchflusssensor arbeitet in jeder Lage. Du musst die Rohrführung nicht der Zählerposition anpassen, sondern setzt das Gerät an die vorhandene Leitung. Nur an der höchsten Stelle im Rohrnetz nicht montieren, um Luftpolster zu vermeiden.Verschleißfreie Ultraschalltechnik: Keine beweglichen Teile, unempfindlich gegen Schmutz und langzeitstabil. Das Gerät ist über die gesamte Einsatzdauer wartungsfrei — weniger Rückläufer, weniger Reklamationen.Eichaustausch-tauglich in Bestandsmessstellen: Der Zähler lässt sich mit zulässigen Bestandstauchhülsen kombinieren. Prüfe vor dem Austausch die Tauchhülsen-Duldungsliste der PTB und das Infoblatt Tauchhülsen — so vermeidest Du einen unnötigen Tauchhülsentausch.Funk-Varianten & AuslesungDen Minocal C5-IUF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in die Gebäudeleittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden. Sendeintervall täglich oder monatlich; für das Diagnose-Protokoll wählbar von 15 Minuten bis 24 Stunden. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 116 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-IUF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft — Wärmemessung über die Baumusterprüfbescheinigung DE-12-MI004-PTB010 in metrologischer Klasse 2, Kältemessung über die separate innerstaatliche Bescheinigung DE-20-M-PTB-0046. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärmezähler, Kältezähler und deren Teilgeräte. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die PTB-Richtlinien K8 und K9, die EN 1434 Teil 1 und 6 sowie die AGFW-Richtlinien FW 202, FW 218 und FW 510.Technische Daten im ÜberblickMessprinzipUltraschall-Durchflusssensor (IUF), verschleißfreiNenndurchfluss qp3,5 / 6 / 10 m³/hMedientemperaturbereich0–105 °C bzw. 0–130 °C (wahlweise)GenauigkeitsklasseKlasse 2 (optional Klasse 3)NenndruckPN 16 (Gewindeanschluss) / PN 25 (Flanschanschluss)AnschlussGewinde G¾B bis G2B, Flansch DN20 bis DN40 (je nach qp)Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigSchutzartIP68 (Durchflusssensor) / IP54 (Rechenwerk)Einbaulage / Beruhigungsstreckenbeliebig, auch Überkopf / nicht erforderlichTemperaturfühlerPT 1000, Typen DS 27,5 / DS 38 / PS 45 / UniversalfühlerBatterielebensdauer> 7 Jahre, optional ≥ 10 JahreZulassungenMID DE-12-MI004-PTB010 (Wärme), DE-20-M-PTB-0046 (Kälte)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und verwende ausschließlich neues Dichtmaterial — kein Hanf. Bei Heizwassertemperaturen über 90 °C sowie bei kombinierter Wärme-/Kältemessung muss das Rechenwerk getrennt auf den Wandadapter gesetzt werden, sonst drohen Schäden durch Hitze oder Betauung. Plane für den Eichaustausch passende Tauchhülsen, Kugelhähne mit M10x1-TF-Bohrung und neue Flachdichtungen direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.
