Split-Wärmezähler

Der Ultraschall-Durchflusssensor IUF ist das Volumenmessteil für kombinierte Wärme- und Kältezähler in geschlossenen Heiz- und Kühlkreisen sowie Nah- und Fernwärmenetzen. Diese Ausführung deckt DN 100 bei qp 60 m³/h ab (Baulänge 360 mm, PN 25) und misst über zwei Ultraschall-Messpfade ohne bewegte Teile. Zur Komplettierung der Messstelle werden zusätzlich ein Rechenwerk und ein Temperaturfühler-Paar benötigt.Aus der Praxis: Deine Vorteile auf der BaustelleEichaustausch für Woltman ohne Umbau: Die Baulängen sind kompatibel zu Woltman-Durchflusssensoren der Bauart WP und WS. Mechanische Großzähler lassen sich so direkt auf Ultraschall-Technik umstellen, ohne die Messstelle umzubauen.Keine Beruhigungsstrecken zwingend: Die Zwei-Pfad-Messung kommt ohne vorgeschriebene gerade Ein- und Auslaufstrecke aus. Wo es der Platz erlaubt, wird eine Zulaufstrecke von ≥ 3 × DN empfohlen, bei Temperaturschichtung 10 × DN.Wärme und Kälte aus einer Bauart: Der IUF ist doppelt konformitätsbewertet und damit sowohl für Wärme- als auch für Kältemessstellen einsetzbar – maßgeblich ist die Kennzeichnung auf dem Typenschild.Robust und wartungsarm: Edelstahlgehäuse bis DN 100, Schutzart IP 68, beliebige Einbaulage (auch „über Kopf“) und eine Lithium-Batterie mit bis zu 12 Jahren Betriebszeit.Erweiterbar für mehr Messgrößen: Über das werkseitig verschlossene ½"-Innengewinde lässt sich optional ein Temperaturfühler oder Drucksensor integrieren; mit der VMCP-Datenschnittstelle stehen zusätzlich Durchfluss, Durchflussrichtung und Gerätestatus zur Verfügung.Signalausgang & Anbindung ans RechenwerkDer IUF ist ein Teilgerät und gibt das erfasste Volumen an ein Rechenwerk weiter – die Funkauslesung (z. B. LoRaWAN, OMS/wM-Bus oder M-Bus) erfolgt am Rechenwerk, nicht am Sensor. Für die Anbindung stehen zwei Ausführungen zur Wahl:Volumenimpuls – der Standardausgang. Open-Drain-Impulsausgang nach EN 1434-2 (bei DN 100: 25 Liter pro Impuls). Das Impulskabel wird mit dem Volumenimpulseingang des Rechenwerks verbunden (z. B. Minocal WR3, üblicherweise Klemme 10 und 11). Impulswertigkeit und Einbauort müssen mit der Rechenwerk-Einstellung übereinstimmen – Typenschilder vergleichen.VMCP-Datenschnittstelle – optional. Statt des Impulsausgangs ist der IUF optional mit der Datenschnittstelle Typ VMCP erhältlich. Sie überträgt Volumen, Durchfluss, Durchflussrichtung und Gerätestatus an das Rechenwerk, das dafür ebenfalls über eine VMCP-Schnittstelle verfügen muss.Eichrecht & NormenAls metrologisches Teilgerät eines thermischen Energiemessgeräts ist der IUF nach der Messgeräte-Richtlinie 2014/32/EU (MID) bzw. der PTB-Richtlinie K 7.2 gefertigt und geprüft. Die Baumusterprüfbescheinigungen lauten DE-19-MI004-PTB031 für Wärme (metrologische Klasse 2 nach EN 1434) und DE-20-M-PTB-0012 für Kälte. Die MID regelt die Verwendung dabei nur bis zum Inverkehrbringen bzw. zur Erstinbetriebnahme – danach gelten innerhalb der EU weiterhin die nationalen Regelungen für eichpflichtige Messgeräte. Die Eichfrist beträgt in Deutschland 6 Jahre für Wärme- und Kältezähler sowie deren Teilgeräte – einheitlich geregelt über das MessEG in Verbindung mit MessEV Anlage 7, vereinheitlicht durch die MessEV-Novelle vom 03.11.2021. Die Sicherungsstempel (Plomben) dürfen nicht zerstört werden, sonst erlöschen Eichgültigkeit und Gewährleistung.Technische Daten im ÜberblickNennweiteDN 100Nenndurchfluss qp60 m³/h (qs 120, qi 0,6 m³/h)Baulänge360 mmNenndruckPN 25, Flansch 8-LochImpulswertigkeit25 Liter/Impuls (Standard)Metrologische KlasseKlasse 2 nach EN 1434-1Medientemperatur1–105 °C dauerhaft, temporärauml;r bis 150 °CEinbaulagebeliebig, auch „über Kopf“SchutzartIP 68EnergieversorgungLithium-Batterie 3,6 V DC, bis zu 12 JahreDatenschnittstelleTyp VMCP (optional)Fühler-/DrucksensoraufnahmeInnengewinde ½", werkseitig verschlossenLieferumfangIUF, 2 Dichtungen, Anleitung, CE-KonformitätserklärungArt.-Nr.173446Profi-Tipp für die MontageTipp: Bevorzugt in den Rücklauf einbauen (bei Wärmezählung der kältere Strang) und Flussrichtungspfeil sowie Einbauort am Rechenwerk abgleichen. Nur neues Dichtmaterial verwenden – kein Hanf –, die Anlage vor Erstmontage gründlich spülen und auf ausreichenden Anlagendruck achten (≥ 3 bar gegen Kavitation). Das 5-m-Impulskabel lässt sich mit dem Verlängerungsset (Art.-Nr. 152146) um 7 m erweitern (max. 20 m gesamt); zur Komplettierung passt das Rechenwerk Minocal WR3. Inbetriebnahme-Protokoll nach PTB TR K 9 ausfüllen.

Der Durchflusssensor IMF in Flansch-Ausführung ist das eichpflichtige Volumenmessteil für Splitt-Wärme- und Kältezähler — Mehrstrahl-Bauart, Nenndurchfluss qp 3,5 m³/h, DN 25, Baulänge 260 mm, PN 16, mit Flanschanschluss nach DIN EN 1092 für die waagrechte Einbaulage. Über seinen Impulsausgang wird er mit einem Rechenwerk zur kompletten, eichfähigen Wärme- bzw. Kältemengenmessung kombiniert.Aus der Praxis: Deine Vorteile auf der BaustelleFür die waagrechte Leitung: Die FL-Ausführung mit Flansch ist für den Einbau in horizontale Rohrleitungen ausgelegt. Für Fallleitungen gibt es die Bauform IMF-F, für Steigleitungen die Bauform IMF-ST — so ist jede Einbaulage abgedeckt.Wärme und Kälte in einem Gerät: Betriebstemperatur 5 bis 120 °C, mit MID-Baumusterprüfbescheinigung für die Wärmemessung und nationaler Baumusterprüfbescheinigung für die Kältezählung — vom Mehrfamilienhaus bis zur Fernwärme-Messstelle einsetzbar.Splitt-Prinzip mit Rechenwerk: Der Sensor liefert 10 Liter pro Impuls und wird mit einem Minocal-Rechenwerk WR3 sowie einem PT500-Temperaturfühlerpaar zur vollständigen Wärme-/Kältemengenmessung zusammengeschaltet.Robuste Mehrstrahl-Mechanik: Bewährtes Flügelrad-Messprinzip, PN 16, Flanschmaße nach DIN EN 1092 — langzeitstabil und für hohe Standzeiten zwischen den Eichzyklen ausgelegt.Eichrecht & NormenAls eichpflichtiges Volumenmessteil eines Wärme-/Kältezählers unterliegt der IMF dem deutschen Mess- und Eichrecht (MessEG, MessEV). Die Baureihe trägt eine MID-Baumusterprüfbescheinigung für die Wärmemessung (Richtlinie 2014/32/EU) bzw. eine nationale Baumusterprüfbescheinigung für die Kältezählung und ist in der metrologischen Klasse 2 konformitätsbewertet; sie erfüllt die Anforderungen der Technischen Richtlinie K 9 der PTB. Anschluss- und Baumaße entsprechen DIN EN 1434-2 und DIN EN ISO 4064, die Flanschausführung den Anschlussmaßen nach DIN EN 1092. Die gesetzliche Eichgültigkeit für Wärme- und Kältezähler beträgt 5 Jahre (MessEV). Für die verbrauchsabhängige Abrechnung nach Heizkostenverordnung ist zu beachten, dass nicht fernablesbare Geräte bis zum 31.12.2026 nachzurüsten bzw. zu ersetzen sind (§ 5 HeizkostenV) — die Fernablesbarkeit wird über ein entsprechend ausgerüstetes Rechenwerk sichergestellt.Technische DatenTypMehrstrahl-Durchflusssensor IMF, Flansch-Ausführung (FL)Nenndurchfluss qp3,5 m³/hNennweiteDN 25Baulänge260 mmAnschlussFlansch nach DIN EN 1092NenndruckPN 16EinbaulageWaagrecht (horizontale Rohrleitung)Impulswertigkeit10 Liter/ImpulsTemperaturbereich5 bis 120 °CMessmediumHeizungs-/Kühlwasser (nicht Trinkwasser)Metrologische KlasseKlasse 2Normen / EichrechtMID 2014/32/EU, EN 1434-2, EN ISO 4064, EN 1092, PTB TR-K 9Eichgültigkeit5 JahreProfi-Tipp für die MontageEinbaulage beachten: Diese FL-Ausführung gehört in die waagrechte Leitung. Für Fallleitungen die Bauform IMF-F, für Steigleitungen IMF-ST wählen; die vom Hersteller vorgegebenen Beruhigungsstrecken vor und nach dem Sensor einhalten. System komplettieren: Der Sensor wird mit einem Minocal-Rechenwerk WR3 und einem PT500-Temperaturfühlerpaar zur eichfähigen Wärme-/Kältemengenmessung verschaltet — z. B. dem zylindrischen 5 × 45-mm-Fühlerpaar mit 3 m (Art.-Nr. 118686) oder 10 m Kabel (Art.-Nr. 124763). Dichtungen & Passstück: Die Flanschverbindung mit den passenden Flachdichtungen für Durchflusssensoren (Art.-Nr. 158975) ausführen; als Passstück für DN 25 Flansch in waagrechter Leitung (260 mm) steht Art.-Nr. 107211 bereit.

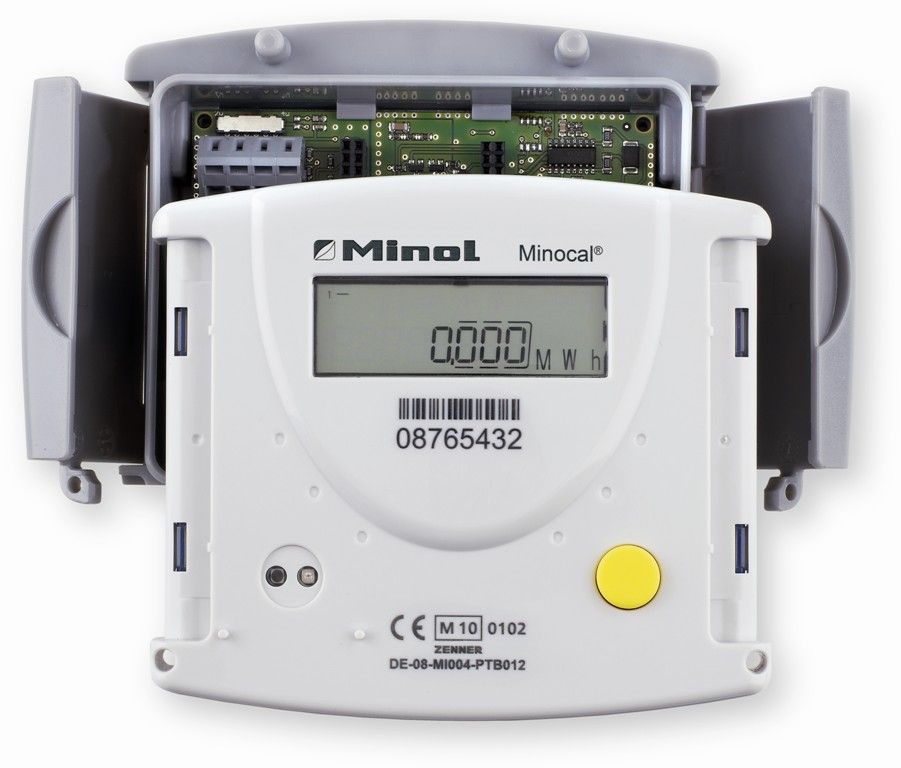

Rechenwerk ZENNER multidata WR3-25 für Kältemessung, Impulswertigkeit 25 L/Impuls. 4-Leitertechnik, für Temperaturfühler Pt 500, Einbauort Rücklauf, wärmerer Strang mit M-Bus Option. Für die Wärmeerfassung in allen Messbereichen steht mit dem Minocal® WR 3 ein Rechenwerk mit modernster Mikroprozessor-Elektronik zur Verfügung. Es ist sowohl mit Durchflusssensoren für den Wohnungsbereich kombinierbar, als auch mit Mehrstrahl- oder Ultraschall-Durchflusssensoren für den Haus- und Industriebereich. Das Wärmezähler-Rechenwerk ist geeignet für den Anschluss von Platintemperaturfühlern Pt 500 in unterschiedlichsten Kabellängen und Fühlervarianten und ermöglicht so die problemlose Anpassung an die jeweilige Montagesituation. Lieferbar ist das Rechenwerk mit allen gängigen Impulswertigkeiten von 1 bis 1.000 Liter/Impuls.   In speziellen Varianten ist das Minocal® Rechenwerk WR 3 auch in Kälteerzeugungsanlagen und für die kombinierte Messung von Wärme- und Kälteenergie einsetzbar. Zum Fernauslesen von Energie und Volumen ist jederzeit der Anschluss an externe Datenerfassungssysteme, wie zum Beispiel an das Brunata Minol Funksystem, möglich. Die optionale M-Bus-Schnittstelle gestattet die direkte Integration des Rechenwerkes in GLT-Anlagen.

Rechenwerk Minol Minocal WR3-25 für Kältemessung, 25 L/Impuls 4-Leitertechnik, für Temperaturfühler Pt 500, Einbauort Rücklauf, wärmerer Strang,  mit Kontaktausgang Wärmeenergie und Kälteenergie. Für die Wärmeerfassung in allen Messbereichen steht mit dem Minocal® WR 3 ein Rechenwerk mit modernster Mikroprozessor-Elektronik zur Verfügung. Es ist sowohl mit Durchflusssensoren für den Wohnungsbereich kombinierbar, als auch mit Mehrstrahl- oder Ultraschall-Durchflusssensoren für den Haus- und Industriebereich. Das Wärmezähler-Rechenwerk ist geeignet für den Anschluss von Platintemperaturfühlern Pt 500 in unterschiedlichsten Kabellängen und Fühlervarianten und ermöglicht so die problemlose Anpassung an die jeweilige Montagesituation. Lieferbar ist das Rechenwerk mit allen gängigen Impulswertigkeiten von 1 bis 1.000 Liter/Impuls.  In speziellen Varianten ist das Minocal® Rechenwerk WR 3 auch in Kälteerzeugungsanlagen und für die kombinierte Messung von Wärme- und Kälteenergie einsetzbar. Zum Fernauslesen von Energie und Volumen ist jederzeit der Anschluss an externe Datenerfassungssysteme, wie zum Beispiel an das Brunata Minol Funksystem, möglich. Die optionale M-Bus-Schnittstelle gestattet die direkte Integration des Rechenwerkes in GLT-Anlagen.

Das Rechenwerk Minol Minocal WR 3 für Wärmemessung ist die mikroprozessorgesteuerte Auswerteeinheit für Split-Wärmezähler in 2-Leitertechnik. Es kombiniert die Impulse Deines Durchflusssensors mit den Messwerten der PT-500-Temperaturfühlerpaare zu einer eichrechtskonformen Wärmeenergie-Erfassung — vom Wohnungs-WMZ bis zur Hausanschluss-Messung im Heizungskeller. Sechs Bestellvarianten decken Impulswertigkeiten von 1 bis 250 l/Imp. und alle gängigen Schnittstellen-Kombinationen ab. Aus der Praxis Eichrelevanter Teil im Gehäusedeckel: Du kannst das Rechenwerk werkzeuglos öffnen — der eichrelevante Block sitzt im Deckel, das Unterteil bleibt bei Anschlussarbeiten und Eichaustausch an der Wand. Spart Dir bei jedem Tausch den kompletten Neuanschluss der Fühler- und Impulskabel. PT-500 in 2-Leitertechnik: Anschluss von gepaarten Platin-Temperaturfühlern PT 500 mit Kabellängen 1,5 m, 3 m, 5 m oder 10 m. Maximale Fühlerkabellänge in 2-Leiter-Anschluss 12,5 m (bei 0,22 mm² Querschnitt) — ausreichend für die meisten Wohnungs- und Strangmessungen ohne Umverdrahtung. Sechs Bestellvarianten — eine Bauform: Standard mit Impulsausgang (1 oder 10 l/Imp.), reine M-Bus-Variante (1 oder 10 l/Imp.) sowie die Kombi-Ausführung M-Bus + Impulsausgang (25 oder 250 l/Imp.). Gehäuse, Montage und Anschlussklemmen sind identisch — Du baust auf der Baustelle immer gleich. Universell kombinierbar mit Durchflusssensoren: Das WR 3 arbeitet mit Messkapsel-Sensoren M60, Einstrahl-ISF, Mehrstrahl-IMF/IMF-F und IMF-ST sowie mit den Ultraschall-Sensoren IUF (DN 25 bis DN 150) zusammen. Wichtig: Die l/Imp.-Wertigkeit des Rechenwerks muss mit der des Durchflusssensors übereinstimmen — sonst stimmt die Energieanzeige nicht. Vorlaufprogrammierung optional: Standardmäßig ist das WR 3 für Rücklauf-Einbau des Durchflusssensors programmiert. Brauchst Du eine Vorlauf-Version (z. B. weil die Anlage kälteseitig oder bei sehr hohen Vorlauftemperaturen messen soll), bestellst Du das werksseitig vorlaufprogrammiert mit. Kommunikationsvarianten & Funk-Anbindung Das Minocal WR 3 ist ab Werk in drei Schnittstellen-Konfigurationen verfügbar. Welche Variante Du brauchst, hängt davon ab, wie die Daten weiterverarbeitet werden sollen — Funk-Auslesung über LoRaWAN, kabelgebundene GLT-Anbindung über M-Bus oder beides parallel. LoRaWAN — Funkauslesung über externes PDC-Modul. Die Standard-Variante mit Impulsausgang Energie + Volumen (Mat.-Nr. 123225 / 123229) wird in Kombination mit dem externen PDC LoRa-Funkmodul zum funkenden Wärmezähler. Das PDC greift die Impulse am Rechenwerk ab und sendet sie via 868 MHz Long-Range an ein LoRaWAN-Gateway in der Liegenschaft — Standard für die Einbindung in Minol Connect. Keine Walk-by-Begehung nötig, tägliche Übertragung der Verbrauchsdaten. Geeignet, wenn die Liegenschaft bereits über eine LoRaWAN-Infrastruktur verfügt oder darauf umgestellt wird. OMS — Walk-by und Drive-by über wMBus. Die Funkanbindung nach Open-Metering-System-Profil (868 MHz) erfolgt ebenfalls über ein nachgeschaltetes externes Funkmodul, das die Impulse oder M-Bus-Telegramme des WR 3 in wMBus-Telegramme umsetzt. Die Auslesung passiert per Walk-by (Mitarbeiter geht mit Empfangsgerät durchs Gebäude) oder Drive-by (Empfangsgerät im Auto). Standard bei jährlicher Begehung — keine Gateway-Infrastruktur in der Liegenschaft erforderlich. Geeignet als Übergangslösung oder für Bestände ohne LoRaWAN-Ausbau. Optional — M-Bus kabelgebunden oder Impulsausgang ohne Funk. Die reinen M-Bus-Varianten (Mat.-Nr. 123227 / 123231) und die Kombi-Varianten M-Bus + Impulsausgang (Mat.-Nr. 123235 / 123238) integrieren das WR 3 direkt in GLT-Anlagen über kabelgebundenen M-Bus. Die Standard-Impulsvarianten (Mat.-Nr. 123225 / 123229) lassen sich ohne Funkmodul rein manuell auslesen und jederzeit später per PDC LoRa nachrüsten. Damit deckst Du Industrieanlagen, Heizzentralen mit GLT-System und klassische manuelle Ablesung mit derselben Bauform ab. Eichrecht & Normen Das Minocal WR 3 ist als Bestandteil eines Wärmezählers eichrechtskonform nach MID 2014/32/EU (Anhang MI-004) und DIN EN 1434 (Wärmezähler) konformitätsbewertet. Die rechtliche Grundlage für das Inverkehrbringen und die Verwendung in Deutschland bilden das Mess- und Eichgesetz (MessEG) und die Mess- und Eichverordnung (MessEV): Das MessEG regelt nach § 33 die Verwendung im geschäftlichen Verkehr (also in der Heizkostenabrechnung nach HeizkostenV), die MessEV enthält in Anlage 7 die nationalen Eichfristen. Für Wärmezähler gilt eine Eichfrist von 5 Jahren (MessEV Anlage 7, Abschnitt 5.5). Nach Ablauf ist ein Eichaustausch des kompletten Wärmezählers (Rechenwerk + Durchflusssensor + Fühlerpaar) erforderlich. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder ersetzt werden — die Funk-Anbindung des WR 3 per PDC LoRa erfüllt diese Anforderung. Technische Daten im Überblick ProdukttypRechenwerk für Split-Wärmezähler, 2-Leitertechnik Temperaturbereich0 °C bis 150 °C Temperaturdifferenz3 K bis 120 K FühlerartPT 500, austauschbar (gepaart, EN 1434) Max. Fühlerkabellänge (2-Leiter)12,5 m (bei 0,22 mm² Querschnitt) Impulswertigkeiten1, 10, 25 oder 250 l/Imp. — je nach Variante KommunikationsvariantenImpulsausgang Energie+Volumen / M-Bus / M-Bus + Impulsausgang AnzeigeLCD-Multifunktionsanzeige, 8-stellig, Standard MWh (optional kWh, MJ, GJ) StromversorgungLithium-Batterie 3,6 V, Lebensdauer 6 Jahre (optional 11 Jahre) Umgebungstemperatur5 °C bis 55 °C SchutzklasseIP 54 (optional IP 65) Klasse (EN 1434)M1 / E1, Messgenauigkeit Klasse 3 KonformitätMID 2014/32/EU, DIN EN 1434, MessEG, MessEV Eichfrist5 Jahre (MessEV Anlage 7, Abschnitt 5.5) Materialnummern123225 (1 l/Imp., Impuls) · 123229 (10 l/Imp., Impuls) · 123227 (1 l/Imp., M-Bus) · 123231 (10 l/Imp., M-Bus) · 123235 (25 l/Imp., M-Bus + Impuls) · 123238 (250 l/Imp., M-Bus + Impuls) Profi-Tipp für die Montage Tipp: Halte beim Wand- oder Hutschienen-Einbau mindestens 20 cm Abstand zu elektromagnetischen Störquellen (Pumpen, Frequenzumrichter, Schaltschütze) und mindestens 5 cm zu Versorgungsleitungen — sonst riskierst Du Telegramm-Störungen am Display. Achte unbedingt darauf, dass die l/Imp.-Wertigkeit des Rechenwerks mit der Deines Durchflusssensors übereinstimmt, sonst stimmt die Energieanzeige nicht. Für die Funk-Anbindung an Minol Connect bestellst Du das PDC LoRa-Funkmodul (separat erhältlich) gleich mit dazu — und falls noch nicht im Sortiment: passende PT-500-Temperaturfühlerpaare (3 m oder 10 m), Durchflusssensoren der Baureihen ISF/IMF/IUF sowie Tauchhülsen findest Du als Zubehör in dieser Kategorie. Bei Eichaustausch wird der komplette Wärmezähler getauscht (Rechenwerk + Sensor + Fühler) — Fristkontrolle alle 5 Jahre nach MessEV Anlage 7.

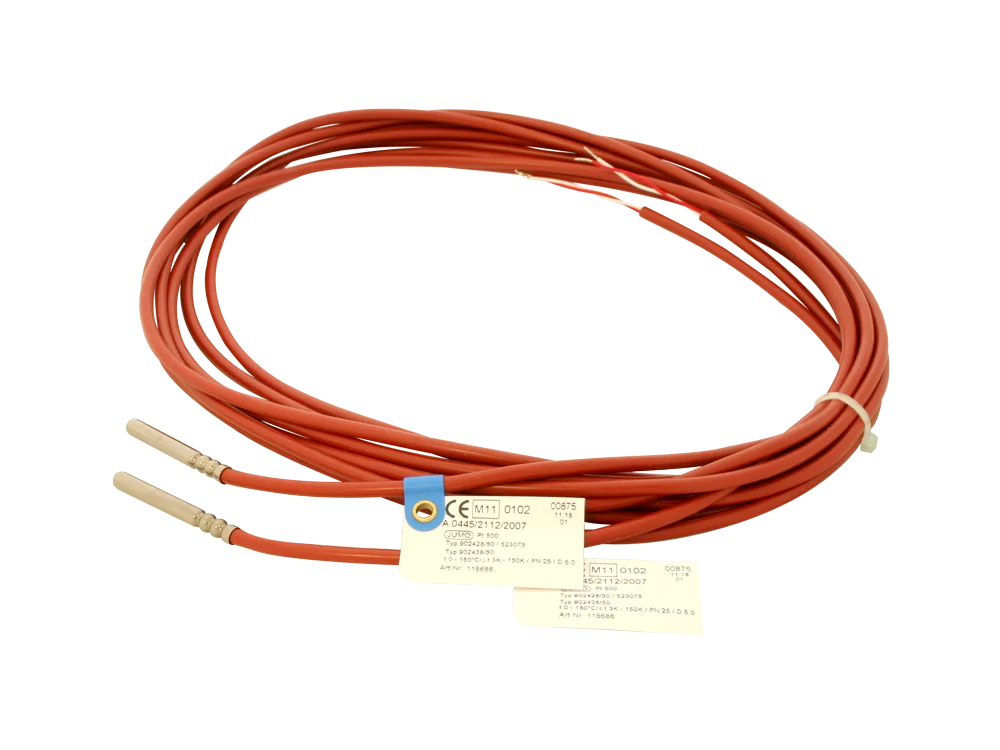

Temperaturfühlerpaar Pt 500, Typ DS 38 mm, Kabellänge 5 m, für Wärme- und Kälte / MID + K7.2 Fühlerkabel silikonummantelt Edelstahl-Schutzrohr 2-Leitertechnik Für Wärme-/Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation des Rohrleitungsabschnitts im Bereich der Messstelle mit Nenndrücken kleiner/gleich 16 bar nur direkt eintauchend vorzusehen (Richtlinie TR K 9 der Physikalisch Technischen Bundesanstalt und europäische Norm EN 1434).

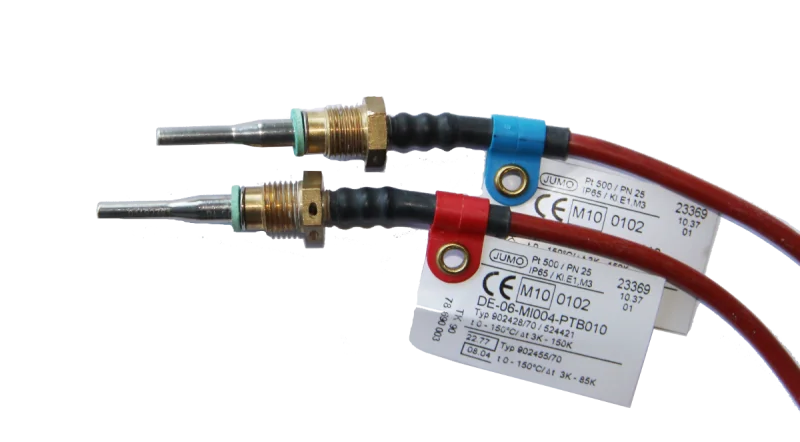

Ein wichtiges Bauteil zur exakten Wärmemessung mit Splitt-Wärmezählern bilden die Temperaturfühler. Zum Anschluss an den Minocal® WR 3 steht eine große Bandbreite hochpräziser Platin-Widerstandsthermometer für alle Montagesituationen zur Verfügung. Die Temperaturfühler werden nach ihren messtechnischen Eigenschaften gepaart, um so eine größtmögliche Messgenauigkeit sicherzustellen.- Fühlerkabel silikonummantelt - Edelstahl-Schutzrohr - Fühlerart: Pt 500, 2-Leitertechnik Für Wärme-/Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation des Rohrleitungsabschnitts im Bereich der Messstellemit Nenndrücken kleiner/gleich 16 bar nur direkt eintauchend vorzusehen (Richtlinie TR K 9der Physikalisch Technischen Bundesanstalt und europäische Norm EN 1434).

Lange zylindrische Kombi-Fühler 6 mm für Wärme-/Kältemessung, passend für Tauchhülsen mit Klemmschraube und mit 1/4“-Innengewinde (UH50, SPX) Für Wärme-/Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation des Rohrleitungsabschnitts im Bereich der Messstelle mit Nenndrücken kleiner/gleich 16 bar nur direkt eintauchend vorzusehen (Richtlinie TR K 9 der Physikalisch Technischen Bundesanstalt und europäische Norm EN 1434). Temperaturfühlerpaare für Rechenwerk WR3, PT500, 2-Leitertechnik.
