Aufputzzähler

Der Minomess A B.One ist ein Aufputzwasserzähler als Einstrahl-Volltrockenläufer mit um 360° drehbarem Zählerkopf — konzipiert für Erstausstattung und Eichaustausch gleichermaßen. Die Bauserie deckt Kaltwasser bis 30 °C und Warmwasser bis 90 °C ab und ist in drei Baulängen und zwei Nenngrößen lieferbar, sodass Du für jede Standard-Einbausituation den passenden Zähler in der Hand hast — horizontal wie vertikal.Aus der Praxis: Deine Vorteile auf der BaustelleWas diesen Aufputzzähler auf der Baustelle ausmacht — kurz und ohne Werbe-Sprech:Zählerkopf um 360° drehbar: Egal wie eng der Schacht oder wie ungünstig die Rohrlage — den Zählerkopf drehst Du nach der Montage in die optimale Ableseposition, ohne den Zähler neu auszurichten.Drei Baulängen, zwei Nenngrößen: Mit Baulängen von 80 bis 130 mm und DN15/DN20 deckst Du die gängigen Einbausituationen ab — in der Regel ohne Passstück oder Adaption.Keine Ein- und Auslaufstrecke nötig: Die Bauserie ist mit Strömungsempfindlichkeitsklasse U0/D0 zugelassen — Du kannst den Zähler direkt hinter Bogen oder Armatur setzen, ohne Beruhigungsstrecke einzuplanen.Universelle Einbaulage: Horizontaler oder vertikaler Einbau ist zugelassen — das spart Diskussionen mit dem Bestand und vermeidet Sonderlösungen im Altbau.Kaltwasser und Warmwasser aus einer Bauserie: Beide Temperaturvarianten teilen sich Anschluss, Maße und Werkzeug — Du brauchst auf der Baustelle nur einen Montageschlüssel. Bestellung über die jeweilige Variante (KW bis 30 °C / WW bis 90 °C).Funk-Varianten & AuslesungDen Minomess A B.One bieten wir in drei Funk-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob später nachgerüstet werden soll.LoRaWAN — die Hauptvariante für Minol Connect. Ab Werk mit integriertem LoRaWAN-Funkmodul (868 MHz, Long-Range). Der Zähler überträgt seine Messwerte einmal täglich automatisch an ein Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Diese Variante ist die Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Aktivierung am Einbauort über Anleuchten der IR-Schnittstelle, ZENNER-Optokopf oder das Universalinterface MinoConnect; ab Firmware 1.41 auch Autostart nach 100 Litern Durchfluss.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul nach Open-Metering-System-Profil (868 MHz). Die Auslesung erfolgt per Walk-by oder Drive-by — das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung, ganz ohne Gateway-Infrastruktur in der Liegenschaft. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.Optional — Funk-vorbereitet zum Nachrüsten. Variante ohne integriertes Funkmodul. Der Zähler wird zunächst manuell abgelesen, lässt sich aber jederzeit nachträglich mit einem LoRaWAN-Funkmodul ausstatten — ideal, wenn die Liegenschaft erst später auf Funkauslesung umgerüstet wird. Wichtig zu „optional“: Vorgesehen ist ausschließlich die LoRaWAN-Nachrüstung, eine OMS-/wMBus-Nachrüstung ist bei dieser Variante nicht möglich.Eichrecht & NormenDer Minomess A B.One ist eichrechtskonform nach MID 2014/32/EU (EU-Prüfbescheinigung DE-07-MI001-PTB010) und DIN EN ISO 4064. Die Eichfrist beträgt für Kalt- und Warmwasser einheitlich 6 Jahre (MessEV Anlage 7, Abschnitt 5.1, in der seit dem 01.01.2015 geltenden Fassung). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Die LoRaWAN- und OMS-Varianten erfüllen diese Anforderung ab Werk, die „optional“-Variante lässt sich per LoRaWAN-Modul nachrüsten. Die im Trinkwasserbereich eingesetzten Materialien entsprechen DVGW W270, das metallene Gehäuse folgt der UBA-Liste; das Funkmodul ist nach RED 2014/53/EU konform.Technische Daten im ÜberblickBauartEinstrahl-Flügelradzähler, Volltrockenläufer, Zählerkopf 360° drehbarMediumstemperaturKW-Variante: 0,1 bis 30 °C / WW-Variante: 30 bis 90 °CFunkvarianteLoRaWAN (ab Werk) / OMS (wMBus) / optional ohne Funkmodul, LoRaWAN-nachrüstbarDauerdurchfluss Q32,5 m³/h (DN15) bzw. 4 m³/h (DN20)MessbereichR40 (horizontal und vertikal)AnschlussgrößeDN15 (½″, G¾B) / DN20 (¾″, G1B)Baulänge Zähler80 / 110 / 130 mm (je nach Variante)DruckstufePN10 (Prüfdruck 16 bar)StrömungsempfindlichkeitU0/D0 — keine Ein-/Auslaufstrecke erforderlichGehäuse / WerkstoffeMessing, außen verchromt, metallene Werkstoffe nach UBA-ListeFunkmodul868 MHz, IP67, Lithiumbatterie 6 Jahre plus Reserve, Sendung täglich 1×ZulassungenMID 2014/32/EU, DE-07-MI001-PTB010, DIN EN ISO 4064, DVGW W270, DIN ISO 9001, RED 2014/53/EUProfi-Tipp für die MontageTipp: Vor dem Anziehen der Überwurfmuttern beide Dichtflächen und Anschlussgewinde auf Kerben und Fehlstellen prüfen und grundsätzlich neues, einwandfreies Dichtmaterial verwenden — eine gebrauchte Flachdichtung ist die häufigste Ursache für Nacharbeit beim Eichaustausch. Absperrorgane nach der Montage langsam öffnen, um Druckschläge zu vermeiden, und ausreichend spülen. Passende Flachdichtringe, Verschraubungs-Sätze und — bei der „optional“-Variante — das LoRaWAN-Nachrüstmodul findest Du direkt im zugehörigen Zubehör-Sortiment hier im minol-shop.

Der Minomess A Universal M22 B.One ist ein Aufputzwasserzähler als Einstrahl-Messkapselzähler mit um 360° drehbarem Zählerkopf — ein Basiszähler, der über wechselbare Ausgleichstücke alle gängigen Einbaulängen abdeckt. Genau das macht ihn zum Universalwerkzeug für den Zähleraustausch: Du wählst vor Ort das passende Ausgleichstück und triffst die Baulänge der Einbausituation, statt mehrere Zählertypen mitführen zu müssen. Die Bauserie deckt Kaltwasser bis 30 °C und Warmwasser bis 90 °C ab.Aus der Praxis: Deine Vorteile auf der BaustelleWas diesen Universalzähler auf der Baustelle ausmacht:Ein Basiszähler für alle gängigen Baulängen: Über die Ausgleichstücke deckst Du 110, 130 und 165 mm bei ¾″-Gewinde sowie 105, 110, 130 und 190 mm bei 1″-Gewinde ab — ein Zähler im Fahrzeug statt einer ganzen Baulängen-Palette.Ausgleichstücke mit O-Ring-Dichtung: Die Anschlussstücke bringen ihre Dichtung gleich mit — die O-Ring-Abdichtung am M22-Gewinde erspart Dir das separate Hantieren mit Flachdichtungen an dieser Verbindung.Zählerkopf um 360° drehbar: Egal wie eng der Schacht oder wie ungünstig die Rohrlage — den Zählerkopf drehst Du nach der Montage in die optimale Ableseposition, ohne den Zähler neu auszurichten.Keine Ein- und Auslaufstrecke nötig: Die Bauserie ist mit Strömungsprofilempfindlichkeitsklasse U0/D0 zugelassen — Du kannst den Zähler direkt hinter Bogen oder Armatur setzen, ohne Beruhigungsstrecke einzuplanen.Kaltwasser und Warmwasser aus einer Bauserie: Beide Temperaturvarianten teilen sich Anschluss, Maße und Werkzeug — Du brauchst auf der Baustelle nur einen Montageschlüssel. Bestellung über die jeweilige Variante (KW bis 30 °C / WW bis 90 °C).Funk-Varianten & AuslesungDen Minomess A Universal M22 B.One bieten wir in drei Funk-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob später nachgerüstet werden soll.LoRaWAN — die Hauptvariante für Minol Connect. Ab Werk mit integriertem LoRaWAN-Funkmodul (868 MHz, Long-Range). Der Zähler überträgt seine Messwerte einmal täglich automatisch an ein Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Diese Variante ist die Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Aktivierung am Einbauort über Anleuchten der IR-Schnittstelle, ZENNER-Optokopf oder das Universalinterface MinoConnect; ab Firmware 1.41 auch Autostart nach 100 Litern Durchfluss.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul nach Open-Metering-System-Profil (868 MHz). Die Auslesung erfolgt per Walk-by oder Drive-by — das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung, ganz ohne Gateway-Infrastruktur in der Liegenschaft. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.Optional — Funk-vorbereitet zum Nachrüsten. Variante ohne integriertes Funkmodul. Der Zähler wird zunächst manuell abgelesen, lässt sich aber jederzeit nachträglich mit einem LoRaWAN-Funkmodul ausstatten — ideal, wenn die Liegenschaft erst später auf Funkauslesung umgerüstet wird. Wichtig zu „optional“: Vorgesehen ist ausschließlich die LoRaWAN-Nachrüstung, eine OMS-/wMBus-Nachrüstung ist bei dieser Variante nicht möglich.Eichrecht & NormenDer Minomess A Universal M22 B.One ist eichrechtskonform nach MID 2014/32/EU (EU-Prüfbescheinigung DE-07-MI001-PTB010) und DIN EN ISO 4064. Die Eichfrist beträgt für Kalt- und Warmwasser einheitlich 6 Jahre (MessEV Anlage 7, Abschnitt 5.1, in der seit dem 01.01.2015 geltenden Fassung). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Die LoRaWAN- und OMS-Varianten erfüllen diese Anforderung ab Werk, die „optional“-Variante lässt sich per LoRaWAN-Modul nachrüsten. Die im Trinkwasserbereich eingesetzten Materialien entsprechen DVGW W270, das metallene Gehäuse folgt der UBA-Liste; das Funkmodul ist nach RED 2014/53/EU konform.Technische Daten im ÜberblickBauartEinstrahl-Messkapselzähler, Trockenläufer, Zählerkopf 360° drehbarMediumstemperaturKW-Variante: 0,1 bis 30 °C / WW-Variante: 30 bis 90 °CFunkvarianteLoRaWAN (ab Werk) / OMS (wMBus) / optional ohne Funkmodul, LoRaWAN-nachrüstbarDauerdurchfluss Q32,5 m³/h (DN15) bzw. 4 m³/h (DN20)MessbereichR40AnschlussgrößeDN15 (½″, Ausgleichstück G¾B) / DN20 (¾″, Ausgleichstück G1B)Baulänge Basiszähler80 mm, Zählergewinde M22Baulänge mit Ausgleichstücken110 / 130 / 165 mm (¾″) bzw. 105 / 110 / 130 / 190 mm (1″)DruckstufePN10 (Prüfdruck 16 bar)StrömungsprofilempfindlichkeitU0/D0 — keine Ein-/Auslaufstrecke erforderlichGehäuse / WerkstoffeMessing, außen verchromt, metallene Werkstoffe nach UBA-ListeFunkmodul868 MHz, IP67, Lithiumbatterie 6 Jahre plus Reserve, Sendung täglich 1×ZulassungenMID 2014/32/EU, DE-07-MI001-PTB010, DIN EN ISO 4064, DVGW W270, DIN ISO 9001, RED 2014/53/EUProfi-Tipp für die MontageTipp: Vor dem Einbau das zur Einbausituation passende Ausgleichstück wählen und den Sitz der O-Ringe prüfen — ein verrutschter oder beschädigter O-Ring ist die häufigste Ursache für Nacharbeit. Für die Verschraubung zur Rohrleitung grundsätzlich neues, einwandfreies Dichtmaterial verwenden, Absperrorgane nach der Montage langsam öffnen, um Druckschläge zu vermeiden, und ausreichend spülen. Ersatz-Ausgleichstücke, O-Ring-Sätze, Flachdichtringe  findest Du direkt im zugehörigen Zubehör-Sortiment hier im minol-shop.

Der Minomess A Steck B.One ist ein Austauschwasserzähler mit Steckanschluss und um 360° drehbarem Zählerkopf — der passende Austauschzähler für ältere Minol-Ventilzähler mit Steck-Anschlussbügel. Statt den kompletten Anschluss umzubauen, steckst Du den neuen Zähler direkt in den vorhandenen Bügel. Die Bauserie deckt Kaltwasser bis 30 °C und Warmwasser bis 90 °C ab.Aus der Praxis: Deine Vorteile auf der BaustelleWas diesen Austauschzähler auf der Baustelle ausmacht — kurz und ohne Werbe-Sprech:Steckanschluss für vorhandene Ventilzähler-Bügel: Konzipiert als Austauschzähler für Minol-Ventilzähler mit Steck-Anschlussbügel bis Baujahr 1988 — der bestehende Anschlussbügel bleibt in der Wand, Du tauschst nur den Messeinsatz.Kein Anschlussumbau im Altbau: Weil der Steckanschluss auf den Altbestand passt, sparst Du Dir Löt- oder Pressarbeiten an der Rohrleitung — das verkürzt die Montagezeit beim Eichaustausch spürbar.Zählerkopf um 360° drehbar: Egal wie eng der Schacht oder wie ungünstig die Rohrlage — den Zählerkopf drehst Du nach der Montage in die optimale Ableseposition, ohne den Zähler neu auszurichten.Keine Ein- und Auslaufstrecke nötig: Die Bauserie ist mit Strömungsprofilempfindlichkeitsklasse U0/D0 zugelassen — Du kannst den Zähler direkt hinter Bogen oder Armatur setzen, ohne Beruhigungsstrecke einzuplanen.Kaltwasser und Warmwasser aus einer Bauserie: Beide Temperaturvarianten teilen sich Anschluss, Maße und Werkzeug — Du brauchst auf der Baustelle nur einen Montageschlüssel. Bestellung über die jeweilige Variante (KW bis 30 °C / WW bis 90 °C).Funk-Varianten & AuslesungDen Minomess A Steck B.One bieten wir in drei Funk-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob später nachgerüstet werden soll.LoRaWAN — die Hauptvariante für Minol Connect. Ab Werk mit integriertem LoRaWAN-Funkmodul (868 MHz, Long-Range). Der Zähler überträgt seine Messwerte einmal täglich automatisch an ein Gateway in der Liegenschaft — keine Walk-by-Begehung, kein manueller Auslesetermin. Diese Variante ist die Standard-Konfiguration für die Einbindung in das Minol Connect Funksystem. Aktivierung am Einbauort über Anleuchten der IR-Schnittstelle, ZENNER-Optokopf oder das Universalinterface MinoConnect; ab Firmware 1.41 auch Autostart nach 100 Litern Durchfluss.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul nach Open-Metering-System-Profil (868 MHz). Die Auslesung erfolgt per Walk-by oder Drive-by — das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Standard im Rahmen der jährlichen Begehung, ganz ohne Gateway-Infrastruktur in der Liegenschaft. Geeignet, wenn die Liegenschaft noch nicht auf eine zentrale Funk-Auslesung umgerüstet ist.Optional — Funk-vorbereitet zum Nachrüsten. Variante ohne integriertes Funkmodul. Der Zähler wird zunächst manuell abgelesen, lässt sich aber jederzeit nachträglich mit einem LoRaWAN-Funkmodul ausstatten — ideal, wenn die Liegenschaft erst später auf Funkauslesung umgerüstet wird. Wichtig zu „optional“: Vorgesehen ist ausschließlich die LoRaWAN-Nachrüstung, eine OMS-/wMBus-Nachrüstung ist bei dieser Variante nicht möglich.Eichrecht & NormenDer Minomess A Steck B.One ist eichrechtskonform nach MID 2014/32/EU (EU-Prüfbescheinigung DE-07-MI001-PTB010) und DIN EN ISO 4064. Die Eichfrist beträgt für Kalt- und Warmwasser einheitlich 6 Jahre (MessEV Anlage 7, Abschnitt 5.1, in der seit dem 01.01.2015 geltenden Fassung). Die Verwendung im geschäftlichen Verkehr — also bei der Nebenkostenabrechnung — setzt nach § 33 MessEG eine gültige Eichung voraus. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen bereits installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder durch fernablesbare Geräte ersetzt werden. Die LoRaWAN- und OMS-Varianten erfüllen diese Anforderung ab Werk, die „optional“-Variante lässt sich per LoRaWAN-Modul nachrüsten. Die im Trinkwasserbereich eingesetzten Materialien entsprechen DVGW W270, das metallene Gehäuse folgt der UBA-Liste; das Funkmodul ist nach RED 2014/53/EU konform.Technische Daten im ÜberblickBauartEinstrahl-Flügelradzähler, Trockenläufer, Zählerkopf 360° drehbarAnschlussartSteckanschluss für Minol-Ventilzähler mit Steck-Anschlussbügel (bis Baujahr 1988)MediumstemperaturKW-Variante: 0,1 bis 30 °C / WW-Variante: 30 bis 90 °CFunkvarianteLoRaWAN (ab Werk) / OMS (wMBus) / optional ohne Funkmodul, LoRaWAN-nachrüstbarDauerdurchfluss Q32,5 m³/hMessbereichR40 (horizontal und vertikal)NenngrößeDN15 (¾″)Baulänge Zähler80 mmDruckstufePN10 (Prüfdruck 16 bar)StrömungsprofilempfindlichkeitU0/D0 — keine Ein-/Auslaufstrecke erforderlichGehäuse / WerkstoffeMessing, außen verchromt, metallene Werkstoffe nach UBA-ListeFunkmodul868 MHz, IP67, Lithiumbatterie 7 Jahre plus Reserve, Sendung täglich 1×ZulassungenMID 2014/32/EU, DE-07-MI001-PTB010, DIN EN ISO 4064, DVGW W270, DIN ISO 9001, RED 2014/53/EUProfi-Tipp für die MontageTipp: Vor dem Stecken den vorhandenen Anschlussbügel und seine Dichtflächen auf Korrosion und Kerben prüfen — ein ausgeschlagener Altbügel ist die häufigste Ursache für Undichtigkeit nach dem Austausch. Dichtungen am Steckanschluss grundsätzlich erneuern, Absperrorgane nach der Montage langsam öffnen, um Druckschläge zu vermeiden, und ausreichend spülen. Passende Steck-Dichtsätze, Ersatzbügel und — bei der „optional“-Variante — das LoRaWAN-Nachrüstmodul findest Du direkt im zugehörigen Zubehör-Sortiment hier im minol-shop.

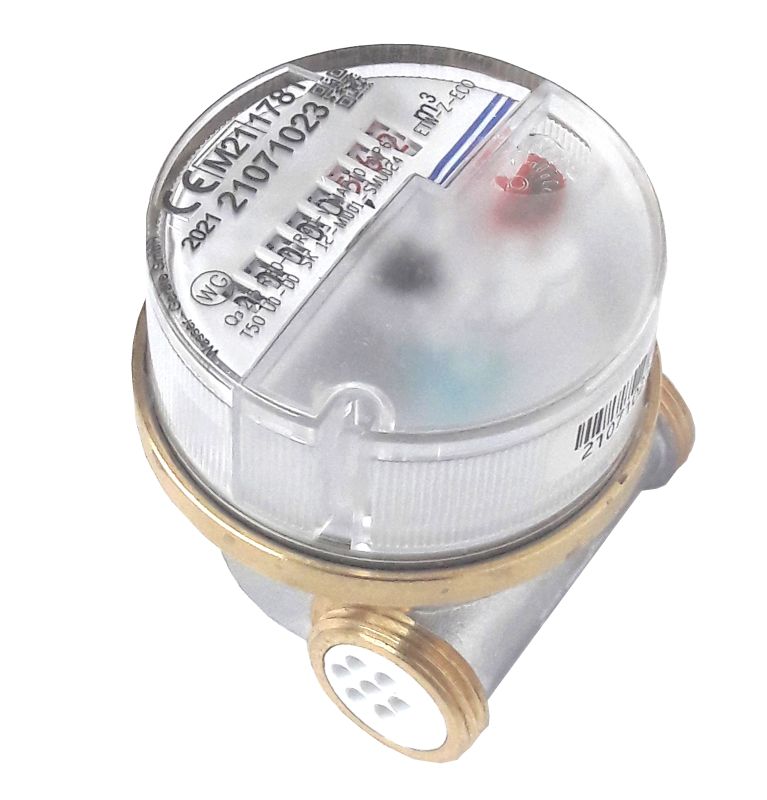

Dieser Austauschzähler wurde speziell für Unterputzkästen mit geringen Einbaumaßen (60mm) entwickelt und hat keine Moduloption zum nachrüsten. Der Einbau kann sowohl in horizontalen sowie vertikalen Rohrleitungen erfolgen. Aufputzzähler kalt 30°C, Q3 = 2,5, Baulänge 60mm, Zählergewinde AG 3/4"
