Wasserzähler-Verschraubungen

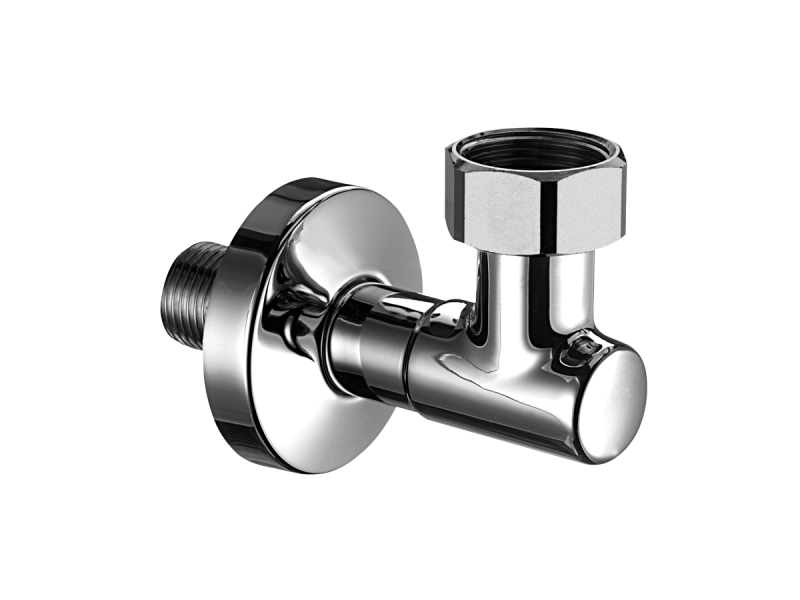

Die Winkelverschraubung mit Überwurfmutter und Rosette ist die verchromte 90°-Anschlussverschraubung für Aufputz-Wasserzähler — DN 15, Rohranschluss R1/2″, Zähleranschluss G3/4″, mit Überwurfmutter und verchromter Rosette für einen sauberen Wandabschluss im Sichtbereich.Aus der Praxis: Deine Vorteile auf der BaustelleSauberer 90°-Anschluss: Die verchromte Winkelausführung lenkt die Leitung um 90° um und deckt mit der mitgelieferten Rosette die Wanddurchführung sauber ab — die richtige Lösung für freiliegende Aufputzmontage im Sichtbereich.Überwurfmutter G3/4″: Die Überwurfmutter nimmt den Aufputz-Wasserzähler (G3/4″-Anschluss) direkt auf, das R1/2″-Gewinde sitzt auf dem Wandanschluss. Zähler ansetzen, Mutter anziehen, fertig.Teil des Aufputz-Anschlussprogramms: Je nach Leitungsführung gibt es die Verschraubung als Winkel- oder als gerade Ausführung sowie als Eckventil mit Absperrung — alle in den gleichen Anschlussmaßen.Technische DatenVerwendungAnschlussverschraubung für Aufputz-WasserzählerBauformWinkel (90°)NennweiteDN 15Anschluss Rohr / WandR1/2″Anschluss ZählerG3/4″ (Überwurfmutter)OberflächeVerchromt, mit RosetteLieferumfang1 Winkelverschraubung mit Überwurfmutter und Rosette (ohne Zähler)Profi-TippMit Absperrung? Soll am Anschluss abgesperrt werden können, ist das Eckventil mit Überwurfmutter und Rosette, verchromt (Art.-Nr. 100471) die richtige Wahl — gleiche Anschlussmaße, jedoch mit integriertem Absperrventil. Gerade statt Winkel: Bei gerader Leitungsführung passt die gerade Verschraubung mit Dichtung, verchromt (Art.-Nr. 110538) oder in Messing roh (Art.-Nr. 100252). Eichrechtskonform plombieren: Zum Sichern der Verschraubung die zweiteilige Plombierschelle (Art.-Nr. 180383) verwenden. Passend dazu ist der Aufputzzähler Minomess mit G3/4″-Anschluss.

Die Anschlussverschraubung aus Messing (ohne Bund) ist die gerade Verschraubung mit Flachdichtung zum Anschluss von Wasser- und Wärmezählern an die Rohrleitung — DVGW-zugelassen nach DIN 3852. Lieferbare Ausführung: Anschlussgewinde G½B mit Überwurfmutter 3/4″ (DN 15).Aus der Praxis: Deine Vorteile auf der BaustelleDVGW-zugelassen, mit Flachdichtung: Die Verbindung dichtet über eine Flachdichtung nach DIN 3852 — trinkwassergeeignet und dicht ohne Hanf oder Dichtband. Ausführung in Messing, ohne Bund.Universelle Zählerverschraubung: Sie verbindet das Anschlussstück des Zählers oder Sensors (über die Überwurfmutter) mit dem Rohrgewinde — einsetzbar bei Wasserzählern ebenso wie bei Wärme-/Kältezählern und EAS-Anschlüssen.Teil einer Größenfamilie: Als Variantenartikel von G½B bis G2B (Überwurfmutter 3/4″ bis 2½″) für Nennweiten von DN 15 bis DN 50 — aktuell lieferbar ist die Ausführung G½B × 3/4″.Technische DatenVerwendungAnschlussverschraubung für Wasser- und WärmezählerBauformGerade, ohne Bund, mit FlachdichtungAnschlussgewindeG½B (lieferbare Ausführung)Überwurfmutter3/4″NennweiteDN 15WerkstoffMessingZulassungDVGW nach DIN 3852Lieferumfang1 Anschlussverschraubung mit FlachdichtungProfi-Tipp für die MontageMeist paarweise: Je Zähler werden in der Regel zwei Verschraubungen benötigt — eine ein- und eine auslaufseitig. Größere Nennweiten: Für DN 20 die Ausführung G¾B × 1″ (Art.-Nr. 100776), für DN 25 G5/4B × 1″ (Art.-Nr. 100777) und für DN 40 G2B × 1½″ (Art.-Nr. 100782). Sichtbereich: Soll der Anschluss verchromt ausgeführt werden, gibt es die gerade Verschraubung verchromt (Art.-Nr. 110538) sowie mit Rosette die Winkelverschraubung (Art.-Nr. 100473) und das Eckventil (Art.-Nr. 100471). Zum eichrechtskonformen Sichern dient die zweiteilige Plombierschelle (Art.-Nr. 180383).

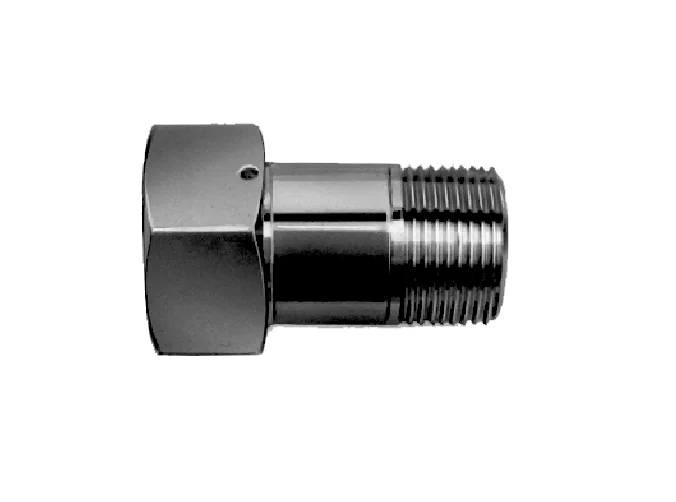

Die verchromte Anschlussverschraubung (ohne Bund) ist die gerade Zählerverschraubung für den Sichtbereich — Rohranschluss R1/2″, Überwurfmutter G3/4″, DN 15, mit Dichtung. Sie verbindet einen Aufputz-Wasserzähler sauber und dicht mit der Rohrleitung.Aus der Praxis: Deine Vorteile auf der BaustelleVerchromt für den Sichtbereich: Die verchromte Oberfläche sorgt bei freiliegender Aufputzmontage für eine saubere Optik. Für verdeckte Einbauten gibt es dieselbe Verschraubung in Messing roh.Gerade, mit Dichtung: R1/2″-Rohrgewinde und G3/4″-Überwurfmutter, mit Flachdichtung — dicht ohne Hanf oder Dichtband. Zähler ansetzen, Überwurfmutter anziehen, fertig.Meist paarweise: Je Zähler werden in der Regel zwei Verschraubungen benötigt — eine ein- und eine auslaufseitig. So lässt sich der Zähler zum Eichwechsel sauber lösen.Technische DatenVerwendungAnschlussverschraubung für Aufputz-WasserzählerBauformGerade, ohne Bund, mit DichtungAnschlussgewinde (Rohr)R1/2″Überwurfmutter (Zähler)G3/4″NennweiteDN 15Werkstoff / OberflächeMessing, verchromtLieferumfang1 Anschlussverschraubung mit DichtungProfi-Tipp für die MontageGrößere Nennweite: Für DN 20 gibt es die verchromte Ausführung R3/4″ × G1″ (Art.-Nr. 110619). Verdeckter Einbau: Wo die Optik keine Rolle spielt, ist die Messing-rohe Verschraubung günstiger — DN 15 (Art.-Nr. 100252) bzw. DN 20 (Art.-Nr. 100776). Winkel, Rosette oder Absperrung: Für einen 90°-Anschluss mit Rosette die Winkelverschraubung verchromt (Art.-Nr. 100473), mit Absperrung das Eckventil verchromt (Art.-Nr. 100471). Zum eichrechtskonformen Sichern dient die zweiteilige Plombierschelle (Art.-Nr. 180383).

Die verchromte Anschlussverschraubung (ohne Bund) ist die gerade Zählerverschraubung für den Sichtbereich — Rohranschluss R3/4″, Überwurfmutter G1″, DN 20, mit Dichtung. Sie verbindet einen Aufputz-Wasserzähler sauber und dicht mit der Rohrleitung.Aus der Praxis: Deine Vorteile auf der BaustelleVerchromt für den Sichtbereich: Die verchromte Oberfläche sorgt bei freiliegender Aufputzmontage für eine saubere Optik. Für verdeckte Einbauten gibt es dieselbe Verschraubung in Messing roh.Gerade, mit Dichtung: R3/4″-Rohrgewinde und G1″-Überwurfmutter, mit Flachdichtung — dicht ohne Hanf oder Dichtband. Zähler ansetzen, Überwurfmutter anziehen, fertig.Meist paarweise: Je Zähler werden in der Regel zwei Verschraubungen benötigt — eine ein- und eine auslaufseitig. So lässt sich der Zähler zum Eichwechsel sauber lösen.Technische DatenVerwendungAnschlussverschraubung für Aufputz-WasserzählerBauformGerade, ohne Bund, mit DichtungAnschlussgewinde (Rohr)R3/4″Überwurfmutter (Zähler)G1″NennweiteDN 20Werkstoff / OberflächeMessing, verchromtLieferumfang1 Anschlussverschraubung mit DichtungProfi-Tipp für die MontageKleinere Nennweite: Für DN 15 gibt es die verchromte Ausführung R1/2″ × G3/4″ (Art.-Nr. 110538). Verdeckter Einbau: Wo die Optik keine Rolle spielt, ist die Messing-rohe Verschraubung günstiger — DN 20 (Art.-Nr. 100776) bzw. DN 15 (Art.-Nr. 100252). Winkel, Rosette oder Absperrung: Für einen 90°-Anschluss mit Rosette die Winkelverschraubung verchromt (Art.-Nr. 100473), mit Absperrung das Eckventil verchromt (Art.-Nr. 100471). Zum eichrechtskonformen Sichern dient die zweiteilige Plombierschelle für DN 20 (Art.-Nr. 180384).

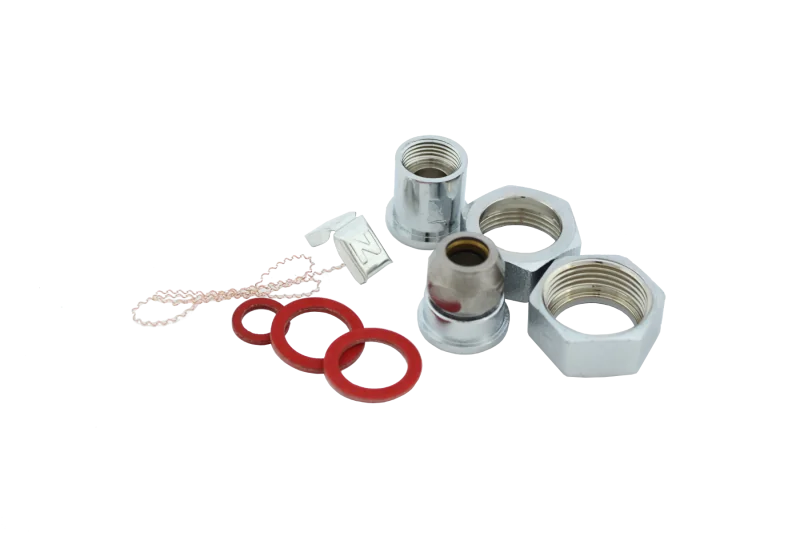

Das Einbauset mit Quetschverschraubung 10 mm ist die Anschlussgarnitur für den Waschtischzähler Minomess — mit Übergangsstück und Quetschverschraubung zum klemmenden Anschluss an eine 10-mm-Kupferzuleitung am vorhandenen Eckventil unter dem Waschtisch. Es ist die starr-präzise Alternative zur Wellschlauch-Anschlussvariante.Aus der Praxis: Deine Vorteile auf der BaustelleDirekt an 10-mm-Kupfer: Übergangsstück und Quetschverschraubung verbinden den Waschtischzähler ohne Löten und ohne Gewindeschneiden mit der vorhandenen 10-mm-Kupferzuleitung — das Klemmprinzip dichtet ohne Hanf oder Dichtband.Alternative zum Wellschlauch: Wo die Zuleitung als starres 10-mm-Kupferrohr ausgeführt ist, ist diese Quetschverschraubung die passende Anschlussart. Für flexible Verlegung gibt es stattdessen die Wellschlauch-Variante.Kompakt unter dem Waschtisch: Die Verschraubung baut klein und lässt sich auch im beengten Raum unterhalb des Beckens sauber montieren — passend zur einseitigen Aufbaumontage des Waschtischzählers am Eckventil.Technische DatenPassend fürWaschtischzähler Minomess (Q3 2,5 m³/h)AnschlussQuetschverschraubung für 10-mm-KupferleitungInhaltÜbergangsstück, Quetschverschraubung 10 mm, DichtungenMontageortAm vorhandenen Eckventil unter dem WaschtischEignungKaltwasser- und Warmwasserausführung des WaschtischzählersLieferumfangAnschlussgarnitur; ohne Zähler und ohne EckventilProfi-TippEckventil bauseits: Der Waschtischzähler wird ohne Eckventil geliefert; dieses Set stellt die Verbindung zwischen Zähler und 10-mm-Kupferzuleitung her, das Eckventil muss vorhanden sein. Passender Zähler: Dazu gehört der Waschtischzähler Minomess in der Quetschverschraubungs-Ausführung, lieferbar ohne Funk (Kaltwasser Art.-Nr. 70007243, Warmwasser Art.-Nr. 70007244) und mit LoRaWAN (Kaltwasser Art.-Nr. 70007247, Warmwasser Art.-Nr. 70007248). Flexible Alternative: Soll stattdessen flexibel angeschlossen werden, gibt es das Einbauset mit Edelstahl-Wellschlauch in 300 mm (Art.-Nr. 107031) oder 500 mm (Art.-Nr. 107032).

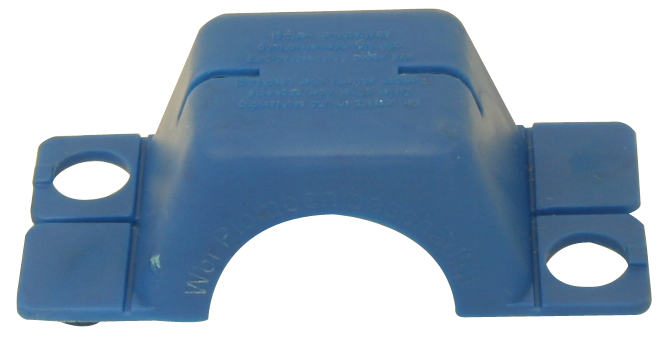

Die Plombierschelle für Verschraubung ist die zweiteilige Sicherungsschelle für DN 15 (1/2″). Sie umschließt die Anschlussverschraubung eines Zählers und ermöglicht das eichrechtskonforme Plombieren — als Schutz gegen unbefugtes Lösen und Manipulation an der Messstelle.Aus der Praxis: Deine Vorteile auf der BaustelleManipulationsschutz an der Messstelle: Die Schelle legt sich um die Verschraubung und nimmt eine Plombe auf — die Verschraubung lässt sich danach nicht mehr unbemerkt öffnen. Wichtig zum Schutz der eichrechtlich relevanten Messstelle.Zweiteilig, schnell montiert: Die zweiteilige Bauform wird um die fertig montierte Verschraubung gelegt und verbunden — kein Demontieren der Leitung nötig, auch zum Nachrüsten an bestehenden Anschlüssen.Passend zur DN-15-Verschraubung: Ausgelegt für die Anschlussverschraubungen in DN 15 (1/2″) — Messing roh wie verchromt. Für DN 20 gibt es die passende Schelle in der größeren Ausführung.Technische DatenVerwendungPlombierung von AnschlussverschraubungenBauformZweiteiligNennweiteDN 15 (1/2″)FunktionAufnahme einer Plombe gegen unbefugtes LösenLieferumfang1 Plombierschelle (ohne Plombe und Verschraubung)Profi-TippRichtige Größe wählen: Diese Schelle ist für DN 15 (1/2″). Für DN-20-Verschraubungen die zweiteilige Plombierschelle in der größeren Ausführung (Art.-Nr. 180384) verwenden. Passende Verschraubungen: Sie sichert die geraden Anschlussverschraubungen in DN 15 — Messing roh (Art.-Nr. 100252) oder verchromt (Art.-Nr. 110538). Plombe nicht vergessen: Die eigentliche Plombe ist nicht enthalten und wird separat gesetzt; nach dem Plombieren ist die Messstelle gegen unbefugten Eingriff gesichert.

Die Plombierschelle für Verschraubung ist die zweiteilige Sicherungsschelle für DN 20 (3/4″, G1B). Sie umschließt die Anschlussverschraubung eines Zählers und ermöglicht das eichrechtskonforme Plombieren — als Schutz gegen unbefugtes Lösen und Manipulation an der Messstelle.Aus der Praxis: Deine Vorteile auf der BaustelleManipulationsschutz an der Messstelle: Die Schelle legt sich um die Verschraubung und nimmt eine Plombe auf — die Verschraubung lässt sich danach nicht mehr unbemerkt öffnen. Wichtig zum Schutz der eichrechtlich relevanten Messstelle.Zweiteilig, schnell montiert: Die zweiteilige Bauform wird um die fertig montierte Verschraubung gelegt und verbunden — kein Demontieren der Leitung nötig, auch zum Nachrüsten an bestehenden Anschlüssen.Passend zur DN-20-Verschraubung: Ausgelegt für die Anschlussverschraubungen in DN 20 (3/4″, G1B) — Messing roh wie verchromt. Für DN 15 gibt es die passende Schelle in der kleineren Ausführung.Technische DatenVerwendungPlombierung von AnschlussverschraubungenBauformZweiteiligNennweiteDN 20 (3/4″, G1B)FunktionAufnahme einer Plombe gegen unbefugtes LösenLieferumfang1 Plombierschelle (ohne Plombe und Verschraubung)Profi-TippRichtige Größe wählen: Diese Schelle ist für DN 20 (3/4″, G1B). Für DN-15-Verschraubungen die zweiteilige Plombierschelle in der kleineren Ausführung (Art.-Nr. 180383) verwenden. Passende Verschraubungen: Sie sichert die geraden Anschlussverschraubungen in DN 20 — Messing roh (Art.-Nr. 100776) oder verchromt (Art.-Nr. 110619). Plombe nicht vergessen: Die eigentliche Plombe ist nicht enthalten und wird separat gesetzt; nach dem Plombieren ist die Messstelle gegen unbefugten Eingriff gesichert.

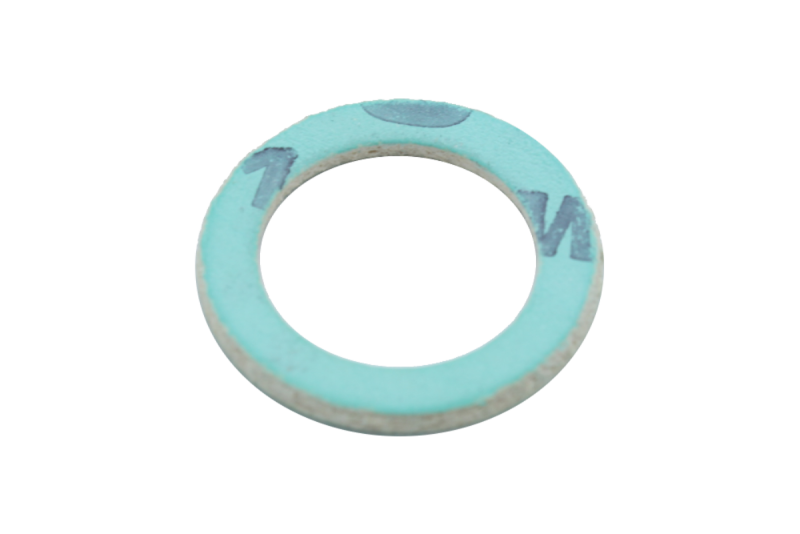

Die Flachdichtung DN 15 (1/2″) ist die plane Dichtung 17 × 24 × 2 mm (Typ ST-2058) für die Anschlussverschraubung von Wasserzählern. Sie dichtet die Verschraubung zwischen Überwurfmutter und Anschlussstück zuverlässig ab — ohne Hanf oder Dichtband.Aus der Praxis: Deine Vorteile auf der BaustellePassgenau für DN 15: Mit Innen-Ø 17 mm, Außen-Ø 24 mm und 2 mm Dicke sitzt die Dichtung exakt in der DN-15-Anschlussverschraubung — plane, dichte Verbindung ohne zusätzliches Dichtmittel.Verschleißteil zum Erneuern: Beim Zähler- oder Verschraubungswechsel gehört die Dichtung erneuert — alte Dichtungen verhärten und werden mit der Zeit undicht. Frische Dichtung einlegen, Überwurfmutter anziehen, fertig.Mehrfachbedarf einplanen: Je Anschluss wird eine Dichtung benötigt — je Zähler also meist zwei, bei Ventilzählern mit Bügel bis zu vier Stück.Technische DatenVerwendungDichtung für AnschlussverschraubungMaße (Innen-Ø × Außen-Ø × Dicke)17 × 24 × 2 mmNennweiteDN 15 (1/2″)TypFlachdichtung ST-2058EinsatzTrinkwasser-AnschlussverschraubungenLieferumfang1 FlachdichtungProfi-TippImmer mit erneuern: Beim Tausch von Zähler oder Verschraubung die Dichtung grundsätzlich neu einlegen und die Dichtfläche reinigen — das vermeidet Undichtigkeiten und spart den zweiten Anlauf. Passende Verschraubungen: Sie dichtet die geraden Anschlussverschraubungen in DN 15 — Messing roh (Art.-Nr. 100252) oder verchromt (Art.-Nr. 110538) — sowie die Winkelverschraubung (Art.-Nr. 100473) und das Eckventil (Art.-Nr. 100471). Bedarf: Je Zähler zwei Stück, bei Ventilzählern mit Bügel vier Stück einplanen.
