Präzise Wärmezähler für Handwerk und Industrie

Der Minocal C5-ISF B.One ist ein elektronischer Kompaktwärmezähler mit Einstrahl-Durchflusssensor — entwickelt für die verbrauchsabhängige Energieabrechnung in Mehrfamilienhäusern, Wohnanlagen und Gewerbeobjekten mit zentraler Wärmeversorgung. Mit seiner niedrigen Bauhöhe und der Kombi-Variante mit abnehmbarem Rechenwerk passt er auch in kleinste Verteilerkästen — ein Verschraubungszähler für den unkomplizierten Eichaustausch in allen gängigen Einbaumaßen.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler ist auf den schnellen Eichaustausch in Bestandsanlagen ausgelegt — kompakt, in gängigen Baulängen und mit einer Taste bedienbar:Niedrigste Bauhöhe, Montage im Verteilerkasten: Die kompakte Bauweise passt sich nahezu jeder Einbausituation an. Die Kombi-Variante mit abnehmbarem Rechenwerk lässt sich selbst in kleinsten Verteilerkästen montieren — das Rechenwerk setzt Du dorthin, wo Du es ablesen kannst.Gängige Einbaumaße für den Eichaustausch: Als Verschraubungszähler mit Einbaulängen 110 mm (DN15) und 130 mm (DN20) ersetzt Du Bestandszähler ohne Anpassungsarbeiten an der Rohrleitung. Prüfe bei Tauchhülsen mit Baulänge unter 60 mm die Tauchhülsen-Duldungsliste der PTB.Batterie im Betrieb wechselbar: Die Lithiumbatterie hält über 6 Jahre, optional über 11 Jahre, und ist im laufenden Betrieb wechselbar. Du musst den Zähler für den Batteriewechsel nicht ausbauen.Horizontal und vertikal einbaubar: Der Einstrahl-Durchflusssensor arbeitet in horizontaler Lage, um 90° gekippt oder vertikal. So baust Du den Zähler in der vorhandenen Rohrführung ein, ohne die Anlage umzubauen. Plane oberhalb des Zählers mindestens 30 mm Montagefreiraum ein.Auch als Glykolzähler programmierbar: Der Zähler ist vor Ort für Wasser-Glykol-Gemische (Ethylen- oder Propylenglykol, 20 bis 50 %) programmierbar. Beachte: Für Glykol-Wärmeträger ist die Messung in Deutschland nicht eichfähig.Funk-Varianten & AuslesungDen Minocal C5-ISF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in eine Leittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band, LoRa Device Class A. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden. Sendeintervall täglich oder monatlich mit Halbmonatswerten; das Diagnose-Protokoll ist temporär ab 15 Minuten abrufbar. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 120 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-ISF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärmezähler. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die EN 1434 Teil 1 und 6 sowie in Deutschland die AGFW-Richtlinien FW 202, FW 218 und FW 510. Hinweis: Bei Programmierung als Glykolzähler ist die Messung nicht eichfähig und darf nicht zur Abrechnung im geschäftlichen Verkehr verwendet werden.Technische Daten im ÜberblickMessprinzipEinstrahl-Durchflusssensor (ISF), elektronische FlügelradabtastungNenndurchfluss qp0,6 / 1,5 / 2,5 m³/hAnschluss / EinbaulängeDN15 (110 mm) / DN20 (130 mm), GewindeanschlussMedientemperaturbereich10–90 °CGenauigkeitsklasseKlasse 3NenndruckPN 16Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigEinbaulagehorizontal, um 90° gekippt oder vertikalSchutzartIP54TemperaturfühlerPT 1000, Typ DS 27,5; Kabellänge 1,5 m (optional 5 m)Batterielebensdauer> 6 Jahre, optional ≥ 11 Jahre, im Betrieb wechselbarBauformenKompaktvariante oder Kombivariante mit abnehmbarem RechenwerkEichfrist6 Jahre (MessEG / MessEV)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und achte auf die Flussrichtung — der Richtungspfeil sitzt an der Unterseite des Durchflusssensors. Montiere den Zähler nicht an der höchsten Stelle im Rohrnetz, um Luftpolster zu vermeiden, und halte oberhalb mindestens 30 mm Montagefreiraum frei. Plane für den Eichaustausch passende Tauchhülsen, Kugelhähne mit M10x1-TF-Bohrung und neue Flachdichtungen direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

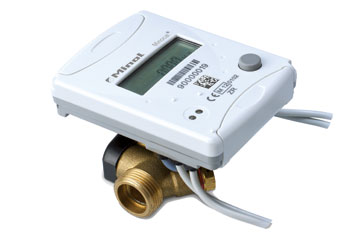

Der Minocal C5-IUF B.One ist ein thermisches Energiemessgerät mit verschleißfreiem Ultraschall-Durchflusssensor — gebaut für alles vom Submetering bis zur Nah- und Fernwärme. Für Dich auf der Baustelle heißt das: keine geraden Ein- oder Auslaufstrecken, beliebige Einbaulage bis hin zum Überkopf-Einbau und eine Messtechnik ohne bewegliche Teile, die auch bei kleinsten Durchflüssen sauber misst.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler nimmt Dir die kniffligen Einbausituationen ab, in denen mechanische Zähler an ihre Grenzen kommen:Keine Beruhigungsstrecken nötig: Vor und hinter dem Durchflusssensor sind keine geraden Ein- oder Auslaufstrecken erforderlich. In engen Heizungsräumen und Kompaktstationen baust Du den Zähler genau dort ein, wo Platz ist — auch direkt hinter dem Kugelhahn.Beliebige Einbaulage, auch „Überkopf“: Der Durchflusssensor arbeitet in jeder Lage. Du musst die Rohrführung nicht der Zählerposition anpassen, sondern setzt das Gerät an die vorhandene Leitung. Nur an der höchsten Stelle im Rohrnetz nicht montieren, um Luftpolster zu vermeiden.Verschleißfreie Ultraschalltechnik: Keine beweglichen Teile, unempfindlich gegen Schmutz und langzeitstabil. Das Gerät ist über die gesamte Einsatzdauer wartungsfrei — weniger Rückläufer, weniger Reklamationen.Eichaustausch-tauglich in Bestandsmessstellen: Der Zähler lässt sich mit zulässigen Bestandstauchhülsen kombinieren. Prüfe vor dem Austausch die Tauchhülsen-Duldungsliste der PTB und das Infoblatt Tauchhülsen — so vermeidest Du einen unnötigen Tauchhülsentausch.Funk-Varianten & AuslesungDen Minocal C5-IUF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in die Gebäudeleittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden. Sendeintervall täglich oder monatlich; für das Diagnose-Protokoll wählbar von 15 Minuten bis 24 Stunden. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 116 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-IUF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft — Wärmemessung über die Baumusterprüfbescheinigung DE-12-MI004-PTB010 in metrologischer Klasse 2, Kältemessung über die separate innerstaatliche Bescheinigung DE-20-M-PTB-0046. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärmezähler, Kältezähler und deren Teilgeräte. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die PTB-Richtlinien K8 und K9, die EN 1434 Teil 1 und 6 sowie die AGFW-Richtlinien FW 202, FW 218 und FW 510.Technische Daten im ÜberblickMessprinzipUltraschall-Durchflusssensor (IUF), verschleißfreiNenndurchfluss qp0,6 / 1,5 / 2,5 Medientemperaturbereich0–105 °C bzw. 0–130 °C (wahlweise)GenauigkeitsklasseKlasse 2 (optional Klasse 3)NenndruckPN 16 (Gewindeanschluss) / PN 25 (Flanschanschluss)AnschlussGewinde G¾B bis G2B, Flansch DN20 bis DN40 (je nach qp)Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigSchutzartIP68 (Durchflusssensor) / IP54 (Rechenwerk)Einbaulage / Beruhigungsstreckenbeliebig, auch Überkopf / nicht erforderlichTemperaturfühlerPT 1000, Typen DS 27,5 / DS 38 / PS 45 / UniversalfühlerBatterielebensdauer> 7 Jahre, optional ≥ 10 JahreZulassungenMID DE-12-MI004-PTB010 (Wärme), DE-20-M-PTB-0046 (Kälte)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und verwende ausschließlich neues Dichtmaterial — kein Hanf. Bei Heizwassertemperaturen über 90 °C sowie bei kombinierter Wärme-/Kältemessung muss das Rechenwerk getrennt auf den Wandadapter gesetzt werden, sonst drohen Schäden durch Hitze oder Betauung. Plane für den Eichaustausch passende Tauchhülsen, Kugelhähne mit M10x1-TF-Bohrung und neue Flachdichtungen direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

Der Minocal C5-IUF B.One ist ein thermisches Energiemessgerät mit verschleißfreiem Ultraschall-Durchflusssensor — gebaut für alles vom Submetering bis zur Nah- und Fernwärme. Für Dich auf der Baustelle heißt das: keine geraden Ein- oder Auslaufstrecken, beliebige Einbaulage bis hin zum Überkopf-Einbau und eine Messtechnik ohne bewegliche Teile, die auch bei kleinsten Durchflüssen sauber misst.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler nimmt Dir die kniffligen Einbausituationen ab, in denen mechanische Zähler an ihre Grenzen kommen:Keine Beruhigungsstrecken nötig: Vor und hinter dem Durchflusssensor sind keine geraden Ein- oder Auslaufstrecken erforderlich. In engen Heizungsräumen und Kompaktstationen baust Du den Zähler genau dort ein, wo Platz ist — auch direkt hinter dem Kugelhahn.Beliebige Einbaulage, auch „Überkopf“: Der Durchflusssensor arbeitet in jeder Lage. Du musst die Rohrführung nicht der Zählerposition anpassen, sondern setzt das Gerät an die vorhandene Leitung. Nur an der höchsten Stelle im Rohrnetz nicht montieren, um Luftpolster zu vermeiden.Verschleißfreie Ultraschalltechnik: Keine beweglichen Teile, unempfindlich gegen Schmutz und langzeitstabil. Das Gerät ist über die gesamte Einsatzdauer wartungsfrei — weniger Rückläufer, weniger Reklamationen.Eichaustausch-tauglich in Bestandsmessstellen: Der Zähler lässt sich mit zulässigen Bestandstauchhülsen kombinieren. Prüfe vor dem Austausch die Tauchhülsen-Duldungsliste der PTB und das Infoblatt Tauchhülsen — so vermeidest Du einen unnötigen Tauchhülsentausch.Funk-Varianten & AuslesungDen Minocal C5-IUF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in die Gebäudeleittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden. Sendeintervall täglich oder monatlich; für das Diagnose-Protokoll wählbar von 15 Minuten bis 24 Stunden. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 116 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-IUF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft — Wärmemessung über die Baumusterprüfbescheinigung DE-12-MI004-PTB010 in metrologischer Klasse 2, Kältemessung über die separate innerstaatliche Bescheinigung DE-20-M-PTB-0046. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärmezähler, Kältezähler und deren Teilgeräte. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die PTB-Richtlinien K8 und K9, die EN 1434 Teil 1 und 6 sowie die AGFW-Richtlinien FW 202, FW 218 und FW 510.Technische Daten im ÜberblickMessprinzipUltraschall-Durchflusssensor (IUF), verschleißfreiNenndurchfluss qp3,5 / 6 / 10 m³/hMedientemperaturbereich0–105 °C bzw. 0–130 °C (wahlweise)GenauigkeitsklasseKlasse 2 (optional Klasse 3)NenndruckPN 16 (Gewindeanschluss) / PN 25 (Flanschanschluss)AnschlussGewinde G¾B bis G2B, Flansch DN20 bis DN40 (je nach qp)Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigSchutzartIP68 (Durchflusssensor) / IP54 (Rechenwerk)Einbaulage / Beruhigungsstreckenbeliebig, auch Überkopf / nicht erforderlichTemperaturfühlerPT 1000, Typen DS 27,5 / DS 38 / PS 45 / UniversalfühlerBatterielebensdauer> 7 Jahre, optional ≥ 10 JahreZulassungenMID DE-12-MI004-PTB010 (Wärme), DE-20-M-PTB-0046 (Kälte)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und verwende ausschließlich neues Dichtmaterial — kein Hanf. Bei Heizwassertemperaturen über 90 °C sowie bei kombinierter Wärme-/Kältemessung muss das Rechenwerk getrennt auf den Wandadapter gesetzt werden, sonst drohen Schäden durch Hitze oder Betauung. Plane für den Eichaustausch passende Tauchhülsen, Kugelhähne mit M10x1-TF-Bohrung und neue Flachdichtungen direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

Der Durchflusssensor IMF in Flansch-Ausführung ist das eichpflichtige Volumenmessteil für Splitt-Wärme- und Kältezähler — Mehrstrahl-Bauart, Nenndurchfluss qp 3,5 m³/h, DN 25, Baulänge 260 mm, PN 16, mit Flanschanschluss nach DIN EN 1092 für die waagrechte Einbaulage. Über seinen Impulsausgang wird er mit einem Rechenwerk zur kompletten, eichfähigen Wärme- bzw. Kältemengenmessung kombiniert.Aus der Praxis: Deine Vorteile auf der BaustelleFür die waagrechte Leitung: Die FL-Ausführung mit Flansch ist für den Einbau in horizontale Rohrleitungen ausgelegt. Für Fallleitungen gibt es die Bauform IMF-F, für Steigleitungen die Bauform IMF-ST — so ist jede Einbaulage abgedeckt.Wärme und Kälte in einem Gerät: Betriebstemperatur 5 bis 120 °C, mit MID-Baumusterprüfbescheinigung für die Wärmemessung und nationaler Baumusterprüfbescheinigung für die Kältezählung — vom Mehrfamilienhaus bis zur Fernwärme-Messstelle einsetzbar.Splitt-Prinzip mit Rechenwerk: Der Sensor liefert 10 Liter pro Impuls und wird mit einem Minocal-Rechenwerk WR3 sowie einem PT500-Temperaturfühlerpaar zur vollständigen Wärme-/Kältemengenmessung zusammengeschaltet.Robuste Mehrstrahl-Mechanik: Bewährtes Flügelrad-Messprinzip, PN 16, Flanschmaße nach DIN EN 1092 — langzeitstabil und für hohe Standzeiten zwischen den Eichzyklen ausgelegt.Eichrecht & NormenAls eichpflichtiges Volumenmessteil eines Wärme-/Kältezählers unterliegt der IMF dem deutschen Mess- und Eichrecht (MessEG, MessEV). Die Baureihe trägt eine MID-Baumusterprüfbescheinigung für die Wärmemessung (Richtlinie 2014/32/EU) bzw. eine nationale Baumusterprüfbescheinigung für die Kältezählung und ist in der metrologischen Klasse 2 konformitätsbewertet; sie erfüllt die Anforderungen der Technischen Richtlinie K 9 der PTB. Anschluss- und Baumaße entsprechen DIN EN 1434-2 und DIN EN ISO 4064, die Flanschausführung den Anschlussmaßen nach DIN EN 1092. Die gesetzliche Eichgültigkeit für Wärme- und Kältezähler beträgt 5 Jahre (MessEV). Für die verbrauchsabhängige Abrechnung nach Heizkostenverordnung ist zu beachten, dass nicht fernablesbare Geräte bis zum 31.12.2026 nachzurüsten bzw. zu ersetzen sind (§ 5 HeizkostenV) — die Fernablesbarkeit wird über ein entsprechend ausgerüstetes Rechenwerk sichergestellt.Technische DatenTypMehrstrahl-Durchflusssensor IMF, Flansch-Ausführung (FL)Nenndurchfluss qp3,5 m³/hNennweiteDN 25Baulänge260 mmAnschlussFlansch nach DIN EN 1092NenndruckPN 16EinbaulageWaagrecht (horizontale Rohrleitung)Impulswertigkeit10 Liter/ImpulsTemperaturbereich5 bis 120 °CMessmediumHeizungs-/Kühlwasser (nicht Trinkwasser)Metrologische KlasseKlasse 2Normen / EichrechtMID 2014/32/EU, EN 1434-2, EN ISO 4064, EN 1092, PTB TR-K 9Eichgültigkeit5 JahreProfi-Tipp für die MontageEinbaulage beachten: Diese FL-Ausführung gehört in die waagrechte Leitung. Für Fallleitungen die Bauform IMF-F, für Steigleitungen IMF-ST wählen; die vom Hersteller vorgegebenen Beruhigungsstrecken vor und nach dem Sensor einhalten. System komplettieren: Der Sensor wird mit einem Minocal-Rechenwerk WR3 und einem PT500-Temperaturfühlerpaar zur eichfähigen Wärme-/Kältemengenmessung verschaltet — z. B. dem zylindrischen 5 × 45-mm-Fühlerpaar mit 3 m (Art.-Nr. 118686) oder 10 m Kabel (Art.-Nr. 124763). Dichtungen & Passstück: Die Flanschverbindung mit den passenden Flachdichtungen für Durchflusssensoren (Art.-Nr. 158975) ausführen; als Passstück für DN 25 Flansch in waagrechter Leitung (260 mm) steht Art.-Nr. 107211 bereit.

Rechenwerk Minol Minocal WR3-25 für Kältemessung, 25 L/Impuls 4-Leitertechnik, für Temperaturfühler Pt 500, Einbauort Rücklauf, wärmerer Strang,  mit Kontaktausgang Wärmeenergie und Kälteenergie. Für die Wärmeerfassung in allen Messbereichen steht mit dem Minocal® WR 3 ein Rechenwerk mit modernster Mikroprozessor-Elektronik zur Verfügung. Es ist sowohl mit Durchflusssensoren für den Wohnungsbereich kombinierbar, als auch mit Mehrstrahl- oder Ultraschall-Durchflusssensoren für den Haus- und Industriebereich. Das Wärmezähler-Rechenwerk ist geeignet für den Anschluss von Platintemperaturfühlern Pt 500 in unterschiedlichsten Kabellängen und Fühlervarianten und ermöglicht so die problemlose Anpassung an die jeweilige Montagesituation. Lieferbar ist das Rechenwerk mit allen gängigen Impulswertigkeiten von 1 bis 1.000 Liter/Impuls.  In speziellen Varianten ist das Minocal® Rechenwerk WR 3 auch in Kälteerzeugungsanlagen und für die kombinierte Messung von Wärme- und Kälteenergie einsetzbar. Zum Fernauslesen von Energie und Volumen ist jederzeit der Anschluss an externe Datenerfassungssysteme, wie zum Beispiel an das Brunata Minol Funksystem, möglich. Die optionale M-Bus-Schnittstelle gestattet die direkte Integration des Rechenwerkes in GLT-Anlagen.

Das Rechenwerk Minol Minocal WR 3 für Wärmemessung ist die mikroprozessorgesteuerte Auswerteeinheit für Split-Wärmezähler in 2-Leitertechnik. Es kombiniert die Impulse Deines Durchflusssensors mit den Messwerten der PT-500-Temperaturfühlerpaare zu einer eichrechtskonformen Wärmeenergie-Erfassung — vom Wohnungs-WMZ bis zur Hausanschluss-Messung im Heizungskeller. Sechs Bestellvarianten decken Impulswertigkeiten von 1 bis 250 l/Imp. und alle gängigen Schnittstellen-Kombinationen ab. Aus der Praxis Eichrelevanter Teil im Gehäusedeckel: Du kannst das Rechenwerk werkzeuglos öffnen — der eichrelevante Block sitzt im Deckel, das Unterteil bleibt bei Anschlussarbeiten und Eichaustausch an der Wand. Spart Dir bei jedem Tausch den kompletten Neuanschluss der Fühler- und Impulskabel. PT-500 in 2-Leitertechnik: Anschluss von gepaarten Platin-Temperaturfühlern PT 500 mit Kabellängen 1,5 m, 3 m, 5 m oder 10 m. Maximale Fühlerkabellänge in 2-Leiter-Anschluss 12,5 m (bei 0,22 mm² Querschnitt) — ausreichend für die meisten Wohnungs- und Strangmessungen ohne Umverdrahtung. Sechs Bestellvarianten — eine Bauform: Standard mit Impulsausgang (1 oder 10 l/Imp.), reine M-Bus-Variante (1 oder 10 l/Imp.) sowie die Kombi-Ausführung M-Bus + Impulsausgang (25 oder 250 l/Imp.). Gehäuse, Montage und Anschlussklemmen sind identisch — Du baust auf der Baustelle immer gleich. Universell kombinierbar mit Durchflusssensoren: Das WR 3 arbeitet mit Messkapsel-Sensoren M60, Einstrahl-ISF, Mehrstrahl-IMF/IMF-F und IMF-ST sowie mit den Ultraschall-Sensoren IUF (DN 25 bis DN 150) zusammen. Wichtig: Die l/Imp.-Wertigkeit des Rechenwerks muss mit der des Durchflusssensors übereinstimmen — sonst stimmt die Energieanzeige nicht. Vorlaufprogrammierung optional: Standardmäßig ist das WR 3 für Rücklauf-Einbau des Durchflusssensors programmiert. Brauchst Du eine Vorlauf-Version (z. B. weil die Anlage kälteseitig oder bei sehr hohen Vorlauftemperaturen messen soll), bestellst Du das werksseitig vorlaufprogrammiert mit. Kommunikationsvarianten & Funk-Anbindung Das Minocal WR 3 ist ab Werk in drei Schnittstellen-Konfigurationen verfügbar. Welche Variante Du brauchst, hängt davon ab, wie die Daten weiterverarbeitet werden sollen — Funk-Auslesung über LoRaWAN, kabelgebundene GLT-Anbindung über M-Bus oder beides parallel. LoRaWAN — Funkauslesung über externes PDC-Modul. Die Standard-Variante mit Impulsausgang Energie + Volumen (Mat.-Nr. 123225 / 123229) wird in Kombination mit dem externen PDC LoRa-Funkmodul zum funkenden Wärmezähler. Das PDC greift die Impulse am Rechenwerk ab und sendet sie via 868 MHz Long-Range an ein LoRaWAN-Gateway in der Liegenschaft — Standard für die Einbindung in Minol Connect. Keine Walk-by-Begehung nötig, tägliche Übertragung der Verbrauchsdaten. Geeignet, wenn die Liegenschaft bereits über eine LoRaWAN-Infrastruktur verfügt oder darauf umgestellt wird. OMS — Walk-by und Drive-by über wMBus. Die Funkanbindung nach Open-Metering-System-Profil (868 MHz) erfolgt ebenfalls über ein nachgeschaltetes externes Funkmodul, das die Impulse oder M-Bus-Telegramme des WR 3 in wMBus-Telegramme umsetzt. Die Auslesung passiert per Walk-by (Mitarbeiter geht mit Empfangsgerät durchs Gebäude) oder Drive-by (Empfangsgerät im Auto). Standard bei jährlicher Begehung — keine Gateway-Infrastruktur in der Liegenschaft erforderlich. Geeignet als Übergangslösung oder für Bestände ohne LoRaWAN-Ausbau. Optional — M-Bus kabelgebunden oder Impulsausgang ohne Funk. Die reinen M-Bus-Varianten (Mat.-Nr. 123227 / 123231) und die Kombi-Varianten M-Bus + Impulsausgang (Mat.-Nr. 123235 / 123238) integrieren das WR 3 direkt in GLT-Anlagen über kabelgebundenen M-Bus. Die Standard-Impulsvarianten (Mat.-Nr. 123225 / 123229) lassen sich ohne Funkmodul rein manuell auslesen und jederzeit später per PDC LoRa nachrüsten. Damit deckst Du Industrieanlagen, Heizzentralen mit GLT-System und klassische manuelle Ablesung mit derselben Bauform ab. Eichrecht & Normen Das Minocal WR 3 ist als Bestandteil eines Wärmezählers eichrechtskonform nach MID 2014/32/EU (Anhang MI-004) und DIN EN 1434 (Wärmezähler) konformitätsbewertet. Die rechtliche Grundlage für das Inverkehrbringen und die Verwendung in Deutschland bilden das Mess- und Eichgesetz (MessEG) und die Mess- und Eichverordnung (MessEV): Das MessEG regelt nach § 33 die Verwendung im geschäftlichen Verkehr (also in der Heizkostenabrechnung nach HeizkostenV), die MessEV enthält in Anlage 7 die nationalen Eichfristen. Für Wärmezähler gilt eine Eichfrist von 5 Jahren (MessEV Anlage 7, Abschnitt 5.5). Nach Ablauf ist ein Eichaustausch des kompletten Wärmezählers (Rechenwerk + Durchflusssensor + Fühlerpaar) erforderlich. Zusätzlich greift seit 01.12.2021 die novellierte Heizkostenverordnung: nach § 5 Abs. 2 HeizkostenV müssen installierte Geräte ohne Fernablesbarkeit bis spätestens 31.12.2026 nachgerüstet oder ersetzt werden — die Funk-Anbindung des WR 3 per PDC LoRa erfüllt diese Anforderung. Technische Daten im Überblick ProdukttypRechenwerk für Split-Wärmezähler, 2-Leitertechnik Temperaturbereich0 °C bis 150 °C Temperaturdifferenz3 K bis 120 K FühlerartPT 500, austauschbar (gepaart, EN 1434) Max. Fühlerkabellänge (2-Leiter)12,5 m (bei 0,22 mm² Querschnitt) Impulswertigkeiten1, 10, 25 oder 250 l/Imp. — je nach Variante KommunikationsvariantenImpulsausgang Energie+Volumen / M-Bus / M-Bus + Impulsausgang AnzeigeLCD-Multifunktionsanzeige, 8-stellig, Standard MWh (optional kWh, MJ, GJ) StromversorgungLithium-Batterie 3,6 V, Lebensdauer 6 Jahre (optional 11 Jahre) Umgebungstemperatur5 °C bis 55 °C SchutzklasseIP 54 (optional IP 65) Klasse (EN 1434)M1 / E1, Messgenauigkeit Klasse 3 KonformitätMID 2014/32/EU, DIN EN 1434, MessEG, MessEV Eichfrist5 Jahre (MessEV Anlage 7, Abschnitt 5.5) Materialnummern123225 (1 l/Imp., Impuls) · 123229 (10 l/Imp., Impuls) · 123227 (1 l/Imp., M-Bus) · 123231 (10 l/Imp., M-Bus) · 123235 (25 l/Imp., M-Bus + Impuls) · 123238 (250 l/Imp., M-Bus + Impuls) Profi-Tipp für die Montage Tipp: Halte beim Wand- oder Hutschienen-Einbau mindestens 20 cm Abstand zu elektromagnetischen Störquellen (Pumpen, Frequenzumrichter, Schaltschütze) und mindestens 5 cm zu Versorgungsleitungen — sonst riskierst Du Telegramm-Störungen am Display. Achte unbedingt darauf, dass die l/Imp.-Wertigkeit des Rechenwerks mit der Deines Durchflusssensors übereinstimmt, sonst stimmt die Energieanzeige nicht. Für die Funk-Anbindung an Minol Connect bestellst Du das PDC LoRa-Funkmodul (separat erhältlich) gleich mit dazu — und falls noch nicht im Sortiment: passende PT-500-Temperaturfühlerpaare (3 m oder 10 m), Durchflusssensoren der Baureihen ISF/IMF/IUF sowie Tauchhülsen findest Du als Zubehör in dieser Kategorie. Bei Eichaustausch wird der komplette Wärmezähler getauscht (Rechenwerk + Sensor + Fühler) — Fristkontrolle alle 5 Jahre nach MessEV Anlage 7.

Rechenwerk ZENNER multidata WR3-25 für Kältemessung, Impulswertigkeit 25 L/Impuls. 4-Leitertechnik, für Temperaturfühler Pt 500, Einbauort Rücklauf, wärmerer Strang mit M-Bus Option. Für die Wärmeerfassung in allen Messbereichen steht mit dem Minocal® WR 3 ein Rechenwerk mit modernster Mikroprozessor-Elektronik zur Verfügung. Es ist sowohl mit Durchflusssensoren für den Wohnungsbereich kombinierbar, als auch mit Mehrstrahl- oder Ultraschall-Durchflusssensoren für den Haus- und Industriebereich. Das Wärmezähler-Rechenwerk ist geeignet für den Anschluss von Platintemperaturfühlern Pt 500 in unterschiedlichsten Kabellängen und Fühlervarianten und ermöglicht so die problemlose Anpassung an die jeweilige Montagesituation. Lieferbar ist das Rechenwerk mit allen gängigen Impulswertigkeiten von 1 bis 1.000 Liter/Impuls.   In speziellen Varianten ist das Minocal® Rechenwerk WR 3 auch in Kälteerzeugungsanlagen und für die kombinierte Messung von Wärme- und Kälteenergie einsetzbar. Zum Fernauslesen von Energie und Volumen ist jederzeit der Anschluss an externe Datenerfassungssysteme, wie zum Beispiel an das Brunata Minol Funksystem, möglich. Die optionale M-Bus-Schnittstelle gestattet die direkte Integration des Rechenwerkes in GLT-Anlagen.

Temperaturfühlerpaar Pt 500, Typ DS 38 mm, Kabellänge 5 m, für Wärme- und Kälte / MID + K7.2 Fühlerkabel silikonummantelt Edelstahl-Schutzrohr 2-Leitertechnik Für Wärme-/Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation des Rohrleitungsabschnitts im Bereich der Messstelle mit Nenndrücken kleiner/gleich 16 bar nur direkt eintauchend vorzusehen (Richtlinie TR K 9 der Physikalisch Technischen Bundesanstalt und europäische Norm EN 1434).

Lange zylindrische Kombi-Fühler 6 mm für Wärme-/Kältemessung, passend für Tauchhülsen mit Klemmschraube und mit 1/4“-Innengewinde (UH50, SPX) Für Wärme-/Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation des Rohrleitungsabschnitts im Bereich der Messstelle mit Nenndrücken kleiner/gleich 16 bar nur direkt eintauchend vorzusehen (Richtlinie TR K 9 der Physikalisch Technischen Bundesanstalt und europäische Norm EN 1434). Temperaturfühlerpaare für Rechenwerk WR3, PT500, 2-Leitertechnik.

Ein wichtiges Bauteil zur exakten Wärmemessung mit Splitt-Wärmezählern bilden die Temperaturfühler. Zum Anschluss an den Minocal® WR 3 steht eine große Bandbreite hochpräziser Platin-Widerstandsthermometer für alle Montagesituationen zur Verfügung. Die Temperaturfühler werden nach ihren messtechnischen Eigenschaften gepaart, um so eine größtmögliche Messgenauigkeit sicherzustellen.- Fühlerkabel silikonummantelt - Edelstahl-Schutzrohr - Fühlerart: Pt 500, 2-Leitertechnik Für Wärme-/Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation des Rohrleitungsabschnitts im Bereich der Messstellemit Nenndrücken kleiner/gleich 16 bar nur direkt eintauchend vorzusehen (Richtlinie TR K 9der Physikalisch Technischen Bundesanstalt und europäische Norm EN 1434).

Der Minocal C5-CMF B.One ist ein elektronischer Kompaktwärmezähler mit Koaxial-Messkapsel-Durchflusssensor zur Messung von Wärme- und Kälteenergie. Das serienmäßig abnehmbare Rechenwerk und die große Auswahl marktüblicher Messkapsel-Anschlüsse machen ihn zum praxisgerechten Zähler für den turnusmäßigen Zählertausch — auch in vorgerüsteten Einrohr-Anschlussstücken (EAS) neuer Messstellen.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler ist auf den schnellen Eich- und Turnustausch in Bestandsanlagen ausgelegt — mit Messkapsel-Technik und marktüblichen Anschlüssen:Direkt kompatibel zu marktüblichen Anschlüssen: Die Messkapsel ist in den Anschlusstypen M60, IST, TE1, A1 und PCC gemäß DIN EN ISO 4064-4 verfügbar. Damit ersetzt Du Bestandszähler von Minol, Techem, Allmess, Ista und Sensus ohne Anpassungsarbeiten am Anschlussstück — nur die Messkapsel wird getauscht.Serienmäßig abnehmbares Rechenwerk: Das Rechenwerk ist mit ca. 1,2 m Kabel standardmäßig abnehmbar und wird auf den mitgelieferten Wandadapter gesetzt. In engen Verteilern und Übergabestationen mit Abdeckhaube setzt Du das Rechenwerk dorthin, wo Du es ablesen kannst.EAS-tauglich für neue Messstellen: Mit den EAS-Einbaulängen 110 mm (DN15) und 130 mm (DN20) passt der Zähler in vorgerüstete Einrohr-Anschlussstücke. So rüstest Du Neubau und Bestand mit derselben Bauserie aus.Funk-Varianten & AuslesungDen Minocal C5-CMF B.One bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in eine Leittechnik eingebunden werden soll. Die Funkschnittstelle ist bei Auslieferung immer deaktiviert und wird ohne Software direkt am Einbauort aktiviert.LoRaWAN — die Hauptvariante für Minol Connect. Integriertes LoRaWAN-Funkmodul im 868-MHz-Band, LoRa Device Class A. Der Zähler überträgt seine Messwerte automatisch an ein LoRaWAN-Gateway in der Liegenschaft — keine Begehung, kein manueller Auslesetermin. So wird der Zähler einfach in das webbasierte Funksystem Minol Connect eingebunden, das smarte Messgeräte über ein IoT-Gateway vernetzt. Sendeintervall täglich oder monatlich mit Halbmonatswerten; das Diagnose-Protokoll ist temporär ab 15 Minuten abrufbar. Tipp für die Inbetriebnahme: zuerst die Key-Informationen (DevEUI, JoinEUI, AppKey) auf der IoT-Plattform hinterlegen, dann das Gerät per langem Tastendruck aus dem Sleep-Modus wecken.OMS — Walk-by und Drive-by. Variante mit integriertem wireless-M-Bus-Modul (868 MHz) nach EN 13757-4 und Open Metering System. Die Auslesung erfolgt per Walk-by oder Drive-by: das Empfangsgerät erfasst die Daten beim Vorbeigehen oder Vorbeifahren am Gebäude. Sendet im Standard alle 120 Sekunden, umschaltbar zwischen den Modi T1 und C1 mit 128-Bit-AES-Verschlüsselung. Geeignet, wenn die Liegenschaft noch keine zentrale Gateway-Infrastruktur hat.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Optionale M-Bus-Schnittstelle nach EN 1434-3 bzw. EN 13757-3 (2400 Baud) mit drei programmierbaren Impulsein- oder -ausgängen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler kabelgebunden in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle (ZVEI, IrDA) für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Minocal C5-CMF ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft und hat eine metrologische Zulassung für horizontalen und vertikalen Einbau. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Bei der Montage gelten zusätzlich die EN 1434 Teil 1 und 6 sowie in Deutschland die AGFW-Richtlinien FW 202, FW 218 und FW 510.Technische Daten im ÜberblickMessprinzipKoaxial-Messkapsel (CMF), elektronische FlügelradabtastungNenndurchfluss qp0,6 / 1,5 / 2,5 m³/hAnschlussschnittstellenM60, IST, TE1, A1, PCC; EAS-Einbaulänge 110 mm (DN15) / 130 mm (DN20)Medientemperaturbereich10–90 °CGenauigkeitsklasseKlasse 3NenndruckPN 16Funk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus mit 3 Impulsein-/-ausgängen; optische Schnittstelle ZVEI/IrDA serienmäßigEinbaulagehorizontal, um 90° gekippt oder vertikal (Fall- und Steigleitung)SchutzartIP54 (IP65 bei Kälte- und kombinierter Zählung)Rechenwerkserienmäßig abnehmbar, Kabellänge ca. 1,2 m, Wandadapter im LieferumfangBatterielebensdauer> 6 Jahre, optional ≥ 11 Jahre, im Betrieb wechselbarTemperaturfühlerPT 1000, Typen DS 6 / PS 45; Direkteinbau oder BestandstauchhülseEichfrist6 Jahre (MessEG / MessEV)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und achte beim Messkapsel-Tausch auf die Flussrichtung. Bei Wärmeträgertemperaturen über 90 °C sowie bei kombinierter Wärme-/Kältemessung gehört das Rechenwerk getrennt auf den Wandadapter. Prüfe vor dem Eichaustausch, ob die vorhandene Anschlussschnittstelle (M60, IST, TE1, A1 oder PCC) zur bestellten Messkapsel passt, und plane neue Flachdichtungen sowie passende Temperaturfühler-Adapter direkt mit ein — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

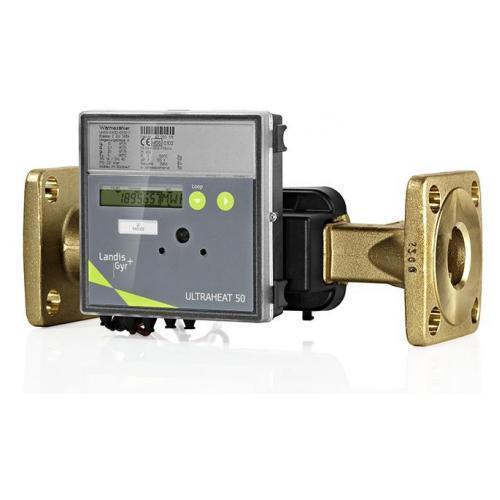

Brunata Minol Ultraschall UH50 — ist ein Ultraschall-Wärme- und Kältezähler von Landis+Gyr für die thermische Energieerfassung in der Haustechnik sowie in Nah- und Fernwärmesystemen. Das verschleißfreie Ultraschall-Messprinzip arbeitet ohne mechanisch bewegte Teile, ist unempfindlich gegen Schmutz und langzeitstabil — ein Zähler, den Du im Verteilerschrank ohne Ein- und Auslaufstrecken einbaust.Aus der Praxis: Deine Vorteile auf der BaustelleDieser Wärmezähler ist auf platzkritische Einbausituationen und auf eine spätere Digitalisierung der Liegenschaft ausgelegt:Keine Ein- oder Auslaufstrecken (U0/D0): Der Zähler braucht konstruktionsbedingt keine geraden Beruhigungsstrecken. Im Verteilerschrank baust Du ihn genau dort ein, wo Platz ist. Sitzt er im gemeinsamen Rücklauf zweier Kreise, halte mindestens 10 x DN Abstand zum T-Stück, damit sich die Temperaturen gut durchmischen.Trennbares Rechenwerk für gute Ablesbarkeit: Das Rechenwerk lässt sich vom Volumenmessteil abnehmen und an der Wand montieren — mit optionaler Verbindungskabellänge bis 5 m. Sitzt das Display ungünstig, holst Du es einfach auf Ablesehöhe.Verschleißfrei und langlebig: Keine beweglichen Teile im Volumenmessteil, dadurch unempfindlich gegen Verschmutzung und wartungsarm. Die Batterie ist je nach Ausführung für 6, 11 oder 16 Jahre ausgelegt und jederzeit wechselbar.Zwei Modulsteckplätze, jederzeit nachrüstbar: Der Zähler nimmt bis zu zwei Kommunikationsmodule gleichzeitig auf. Module lassen sich jederzeit nachrüsten, ohne die eichrechtliche Sicherung zu verletzen — die Liegenschaft wird so digitalisierbar, ohne den Zähler zu tauschen.Selbstdiagnose mit Klartext-Fehlercodes: Eine laufende Selbstdiagnose erkennt Luft im Rohr (F0), Fühlerfehler (F1 bis F6) und falsche Flussrichtung sofort und zeigt sie im LCD an. Logbuch und 60 Monatswerte sind direkt am Gerät abrufbar.Funk-Varianten & AuslesungDen Brunata Minol Ultraschall UH50  bieten wir in drei Kommunikations-Konfigurationen an. Welche Variante Du brauchst, hängt von der Liegenschaft ab — bestehende Funk-Infrastruktur, geplante Auslesemethode und ob in eine Leittechnik eingebunden werden soll. Die Module sitzen in den beiden Steckplätzen und sind jederzeit nachrüstbar.LoRaWAN — die Hauptvariante für Minol Connect. Funkmodul WZU-LoRa im 868-MHz-Band, LoRaWAN-Spezifikation Version 1.0, Class A bidirektional. Der Zähler überträgt seine Messwerte automatisch an einen Application Server — keine Begehung, kein manueller Auslesetermin. So wird der Zähler in das webbasierte Funksystem Minol Connect eingebunden. Reichweite bis 10 km im Freifeld, rund 100 m im Gebäude; je nach Sendeintervall ist die Batterie für 11 oder 16 Jahre ausgelegt.OMS — Walk-by und Drive-by. Funkmodul mit wireless M-Bus im 868-MHz-Band nach EN 13757-4 und Open Metering System (OMS v2.0 oder v4.1.2). Die Auslesung erfolgt per Walk-by oder Drive-by, alternativ über einen OMS-Funkkonzentrator. Verfügbar in den Funkmodi T1 und C1, mit AES-128-Verschlüsselung. Sicherheitsprofil B (Encryption Mode 7) ist für die Anbindung an ein Smart Meter Gateway wählbar.Output Energie & M-Bus — kabelgebunden in die Leittechnik. Kabelgebundene Anbindung über das M-Bus-Modul G4 nach EN 1434-3 und EN 13757-2/-3 oder über das Impulsmodul mit zwei parametrierbaren Ausgängen für Energie und Volumen. Damit gibst Du die Energie als Impuls aus oder bindest den Zähler in eine bestehende M-Bus- oder Gebäudeleittechnik ein. Serienmäßig ist zusätzlich die optische Schnittstelle nach EN 62056-21 für die Vor-Ort-Auslesung an Bord.Eichrecht & NormenDer Brunata Minol Ultraschall UH50 ist nach der europäischen Messgeräterichtlinie 2014/32/EU (MID) gefertigt und geprüft und nach EN 1434 in der Genauigkeitsklasse 2 oder 3 erhältlich. Die rechtlichen Grundlagen für das Inverkehrbringen und die Verwendung von Messgeräten in Deutschland bilden das Mess- und Eichgesetz (MessEG) als übergeordnetes Gesetz sowie die Mess- und Eichverordnung (MessEV) mit den konkreten technischen Anforderungen und Eichfristen. Die Eichgültigkeitsdauer beträgt in Deutschland aktuell 6 Jahre für Wärme- und Kältezähler. Nach Ablauf dieser Frist darf das Gerät im geschäftlichen Verkehr — also bei der Verbrauchsabrechnung — nicht mehr eingesetzt werden (§ 33 MessEG). Wichtig: Wird die eichrechtliche Sicherungsplombe verletzt, erlischt die Eichgültigkeit. Für die Kältezählung im geschäftlichen Verkehr ist in Deutschland eine separate metrologische Zulassung erforderlich.Technische Daten im ÜberblickMessprinzipUltraschall, verschleißfrei (keine bewegten Teile)Nenndurchfluss qp0,6 bis 150 m³/h (Baureihe); diese Variante: qp 25Anschluss / BaulängeFlansch DN65, Baulänge 300 mm (diese Variante); Gewinde oder Flansch je nach AusführungMessdynamik1:100 nach EN 1434Medientemperaturbereich5–130 °C (nationale Zulassungen können abweichen)GenauigkeitsklasseKlasse 2 oder 3 (EN 1434)NenndruckPN 16 oder PN 25 je nach AusführungFunk- und SchnittstellenvarianteLoRaWAN (868 MHz) / wireless M-Bus – OMS (868 MHz) / M-Bus G4 bzw. Impulsmodul; zwei Modulsteckplätze, optische Schnittstelle EN 62056-21 serienmäßigSchutzart VolumenmessteilIP54 / IP65 / IP68 je nach Ausführung; Rechenwerk IP54Einbaulage / Beruhigungsstreckenbeliebig / nicht erforderlich (U0/D0)TemperaturfühlerPt 500 oder Pt 100 (EN 60751); diese Variante: 6 x 150 mm, Kabellänge 2 mAnzeige & Speicher7-stelliges LCD, 60 Monatswerte, Logbuch, optionaler DatenloggerStromversorgungBatterie 6 / 11 / 16 Jahre oder Netzteil 24 V bzw. 110–230 V; jederzeit wechselbarEichfrist6 Jahre (MessEG / MessEV)Profi-Tipp für die MontageTipp: Spüle die Anlage vor dem Einbau gründlich und montiere den Zähler zwischen zwei Absperrorganen so, dass der Gehäusepfeil mit der Flussrichtung übereinstimmt. Bei Kälte- und Klimaanwendungen zeigt die Wandlerabdeckung des Messrohrs zur Seite oder nach unten, und das Rechenwerk gehört mit einer Kabelschlaufe nach unten getrennt an die Wand — so vermeidest Du Kondenswasser in der Elektronik. Für diese Variante mit Flansch DN65 brauchst Du Flanschschrauben, passende Dichtungen und Temperaturfühler-Adapter — das passende Zubehör findest Du in der jeweiligen Kategorie im Shop.

Der Ultraschall-Durchflusssensor IUF ist das Volumenmessteil für kombinierte Wärme- und Kältezähler in geschlossenen Heiz- und Kühlkreisen sowie Nah- und Fernwärmenetzen. Diese Ausführung deckt DN 100 bei qp 60 m³/h ab (Baulänge 360 mm, PN 25) und misst über zwei Ultraschall-Messpfade ohne bewegte Teile. Zur Komplettierung der Messstelle werden zusätzlich ein Rechenwerk und ein Temperaturfühler-Paar benötigt.Aus der Praxis: Deine Vorteile auf der BaustelleEichaustausch für Woltman ohne Umbau: Die Baulängen sind kompatibel zu Woltman-Durchflusssensoren der Bauart WP und WS. Mechanische Großzähler lassen sich so direkt auf Ultraschall-Technik umstellen, ohne die Messstelle umzubauen.Keine Beruhigungsstrecken zwingend: Die Zwei-Pfad-Messung kommt ohne vorgeschriebene gerade Ein- und Auslaufstrecke aus. Wo es der Platz erlaubt, wird eine Zulaufstrecke von ≥ 3 × DN empfohlen, bei Temperaturschichtung 10 × DN.Wärme und Kälte aus einer Bauart: Der IUF ist doppelt konformitätsbewertet und damit sowohl für Wärme- als auch für Kältemessstellen einsetzbar – maßgeblich ist die Kennzeichnung auf dem Typenschild.Robust und wartungsarm: Edelstahlgehäuse bis DN 100, Schutzart IP 68, beliebige Einbaulage (auch „über Kopf“) und eine Lithium-Batterie mit bis zu 12 Jahren Betriebszeit.Erweiterbar für mehr Messgrößen: Über das werkseitig verschlossene ½"-Innengewinde lässt sich optional ein Temperaturfühler oder Drucksensor integrieren; mit der VMCP-Datenschnittstelle stehen zusätzlich Durchfluss, Durchflussrichtung und Gerätestatus zur Verfügung.Signalausgang & Anbindung ans RechenwerkDer IUF ist ein Teilgerät und gibt das erfasste Volumen an ein Rechenwerk weiter – die Funkauslesung (z. B. LoRaWAN, OMS/wM-Bus oder M-Bus) erfolgt am Rechenwerk, nicht am Sensor. Für die Anbindung stehen zwei Ausführungen zur Wahl:Volumenimpuls – der Standardausgang. Open-Drain-Impulsausgang nach EN 1434-2 (bei DN 100: 25 Liter pro Impuls). Das Impulskabel wird mit dem Volumenimpulseingang des Rechenwerks verbunden (z. B. Minocal WR3, üblicherweise Klemme 10 und 11). Impulswertigkeit und Einbauort müssen mit der Rechenwerk-Einstellung übereinstimmen – Typenschilder vergleichen.VMCP-Datenschnittstelle – optional. Statt des Impulsausgangs ist der IUF optional mit der Datenschnittstelle Typ VMCP erhältlich. Sie überträgt Volumen, Durchfluss, Durchflussrichtung und Gerätestatus an das Rechenwerk, das dafür ebenfalls über eine VMCP-Schnittstelle verfügen muss.Eichrecht & NormenAls metrologisches Teilgerät eines thermischen Energiemessgeräts ist der IUF nach der Messgeräte-Richtlinie 2014/32/EU (MID) bzw. der PTB-Richtlinie K 7.2 gefertigt und geprüft. Die Baumusterprüfbescheinigungen lauten DE-19-MI004-PTB031 für Wärme (metrologische Klasse 2 nach EN 1434) und DE-20-M-PTB-0012 für Kälte. Die MID regelt die Verwendung dabei nur bis zum Inverkehrbringen bzw. zur Erstinbetriebnahme – danach gelten innerhalb der EU weiterhin die nationalen Regelungen für eichpflichtige Messgeräte. Die Eichfrist beträgt in Deutschland 6 Jahre für Wärme- und Kältezähler sowie deren Teilgeräte – einheitlich geregelt über das MessEG in Verbindung mit MessEV Anlage 7, vereinheitlicht durch die MessEV-Novelle vom 03.11.2021. Die Sicherungsstempel (Plomben) dürfen nicht zerstört werden, sonst erlöschen Eichgültigkeit und Gewährleistung.Technische Daten im ÜberblickNennweiteDN 100Nenndurchfluss qp60 m³/h (qs 120, qi 0,6 m³/h)Baulänge360 mmNenndruckPN 25, Flansch 8-LochImpulswertigkeit25 Liter/Impuls (Standard)Metrologische KlasseKlasse 2 nach EN 1434-1Medientemperatur1–105 °C dauerhaft, temporärauml;r bis 150 °CEinbaulagebeliebig, auch „über Kopf“SchutzartIP 68EnergieversorgungLithium-Batterie 3,6 V DC, bis zu 12 JahreDatenschnittstelleTyp VMCP (optional)Fühler-/DrucksensoraufnahmeInnengewinde ½", werkseitig verschlossenLieferumfangIUF, 2 Dichtungen, Anleitung, CE-KonformitätserklärungArt.-Nr.173446Profi-Tipp für die MontageTipp: Bevorzugt in den Rücklauf einbauen (bei Wärmezählung der kältere Strang) und Flussrichtungspfeil sowie Einbauort am Rechenwerk abgleichen. Nur neues Dichtmaterial verwenden – kein Hanf –, die Anlage vor Erstmontage gründlich spülen und auf ausreichenden Anlagendruck achten (≥ 3 bar gegen Kavitation). Das 5-m-Impulskabel lässt sich mit dem Verlängerungsset (Art.-Nr. 152146) um 7 m erweitern (max. 20 m gesamt); zur Komplettierung passt das Rechenwerk Minocal WR3. Inbetriebnahme-Protokoll nach PTB TR K 9 ausfüllen.
