Messstation Mini

Preise nach Anmeldung

Versandbereit, Lieferzeit 1-3 Tage

Stück

Produktnummer: 154554

Beschreibung " Messstation Mini"

Die Minol Messstation Mini in Durchgangsausführung ist mit DVGW zertifizierten Kugelhähnen und lösbaren Verschraubungen für Aufputzzähler G ¾ B x 80 mm ausgestattet.

Die platzsparende Bauweise bietet ausreichend Platz zur optimalen Rohrleitungsanbindung. Die Rohrleitungen können ohne störende Teile direkt von vorn in das System eingesetzt werden. Alle Anschlüsse sind bequem ausführbar. Die Installation kann horizontal oder vertikal ausgeführt werden.

Die Messstation ist bereits anschlussfertig vormontiert und wird mit einer Tür Stahlblech weiß geliefert.

Alternativ kann als Zubehör eine Kunststoffabdeckung für die Messstation bestellt werden, Artikelnummer 178923.

Vorteile

Verzinkter Unterputzkasten
Abmessungen (mm) Unterputzkasten B x H x T: 200 x 200x 90 mm Blendrahmen B x H x T: 225 x 225 x 5 mm Abdeckung tiefenverstellbar 90-140 mm

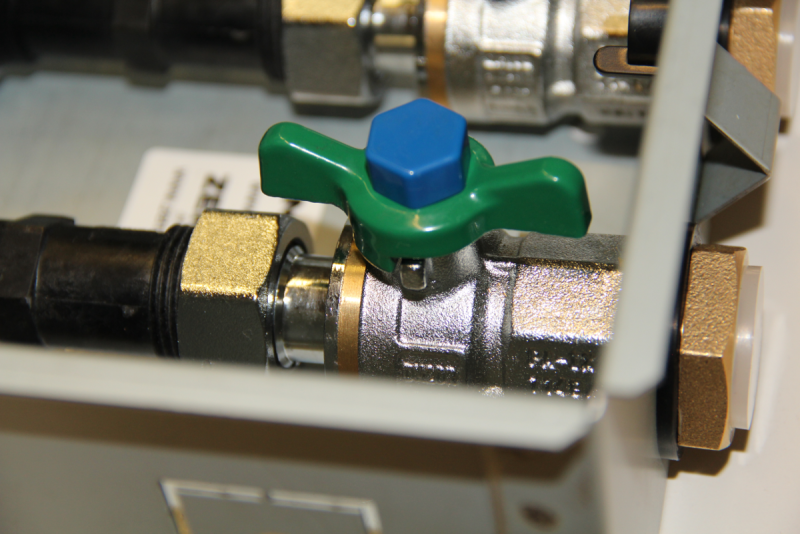

Zwei Kugelhähne 3/4" (DVGW) mit lösbarer Verschraubung
Zwei Passstücke G3/4" x 80 mm PN10 zur bauseitigen Montage von Wasserzählern

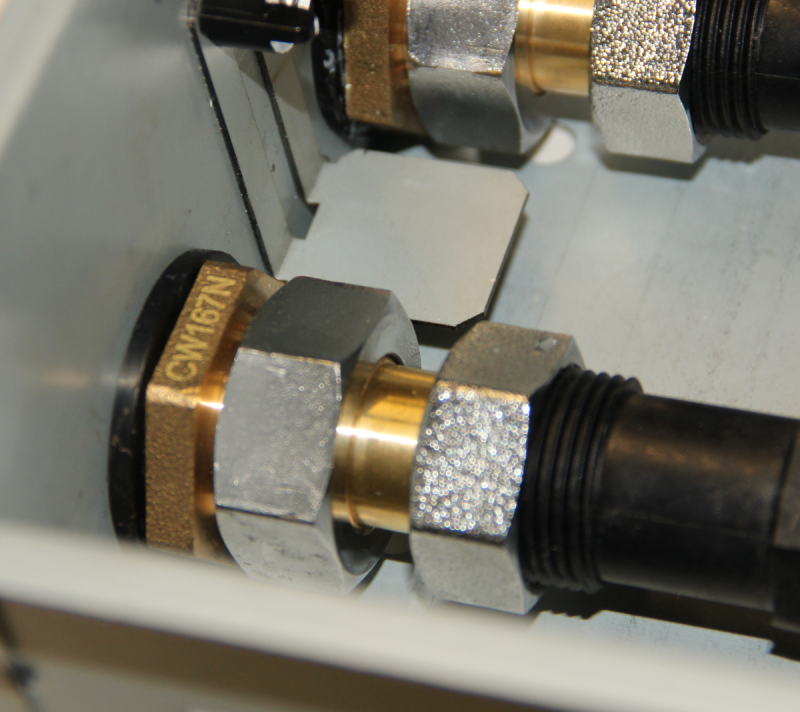

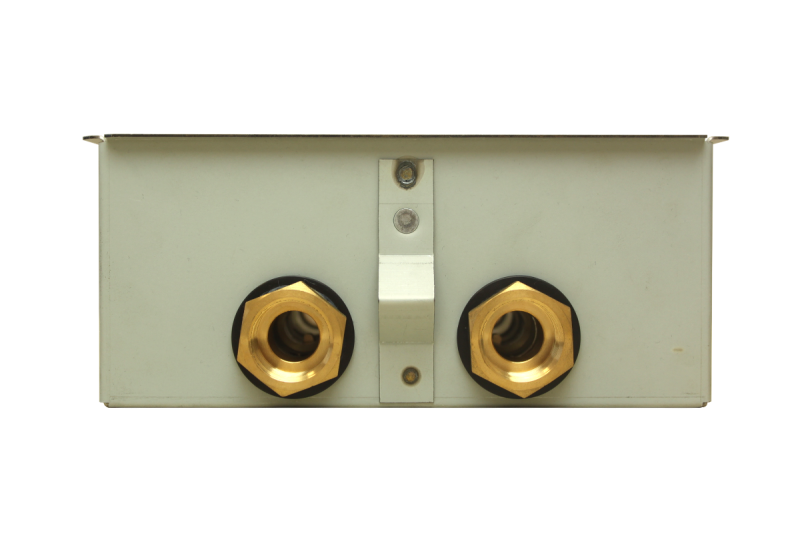

Primär- und Sekundäranschlüsse 3/4" IG Messing CW167N, mit Verschlussstopfen geschützt
Höhenverstellbarer Blendrahmen mit Tür aus Stahlblech weiß
Inkl. Schlitzschloss mit zwei Schlüsseln

Zusätzliche Informationen

Downloads " Messstation Mini"

Technisches Datenblatt
Montageanleitung

Passende Zählerblöcke

Kunststoffabdeckung Messstation Mini vst

Kunststoffabdeckung für Minol Messstation-MiniBreite x Höhe (mm): 248 x 248 x 15 mmFarbe weiß RAL 9016Mit Magnetbefestigung

Preise nach Anmeldung

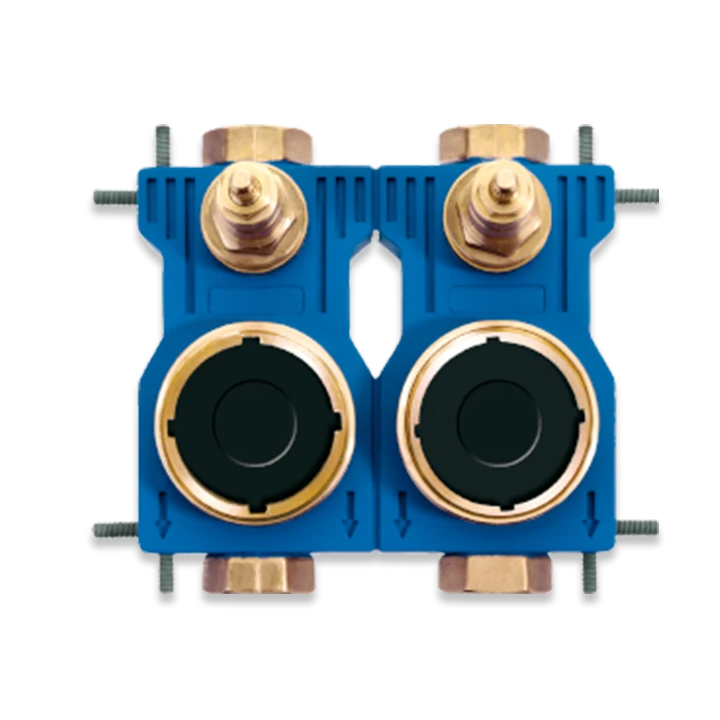

Wasserzählerblock Minoblock micro
