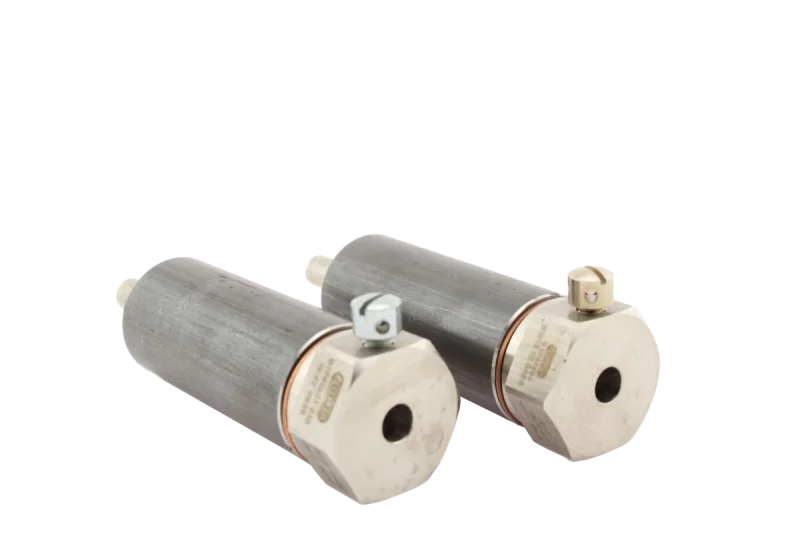

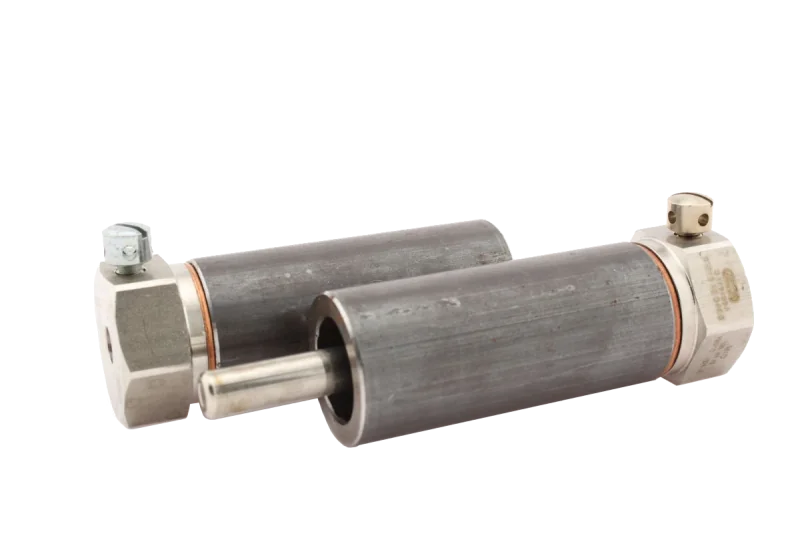

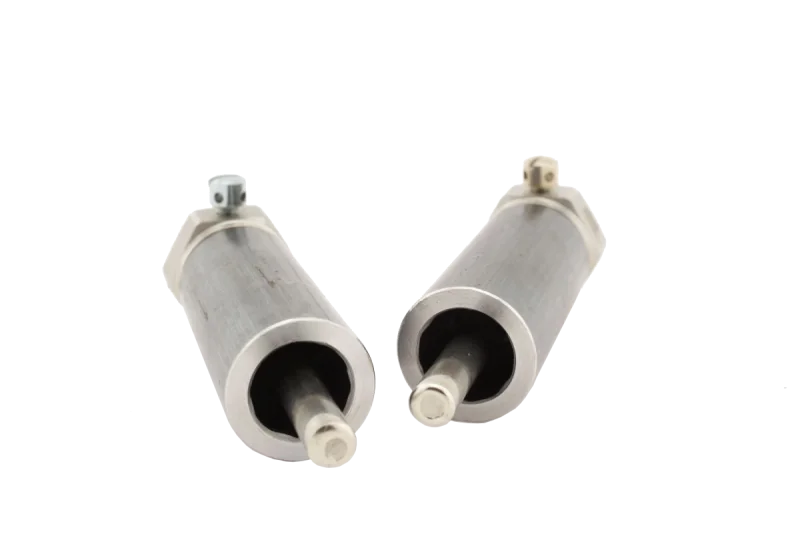

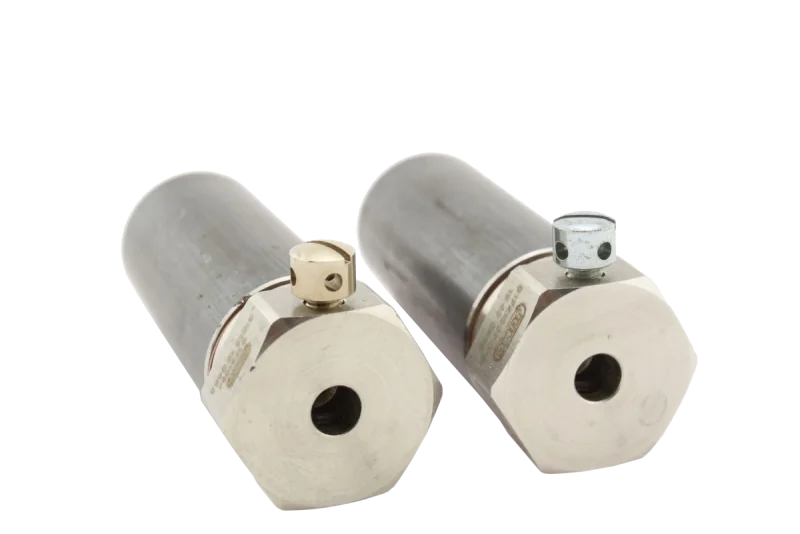

Brunata Minol Tauchhülsen-Set Edelstahl DN 32-40
Brunata Minol Tauchhülsen-Set Edelstahl DN 32-40
Edelstahl-Tauchhülsen-Set für den Einbau der Temperaturfühler an Wärme- und Kältezählern im Bereich DN 32–40 (Qp 10 m³/h). Statt die Fühler direkt in das Medium zu tauchen, sitzen sie in den Edelstahl-Hülsen – das erlaubt späteren Service und den turnusmäßigen Fühler- oder Zählertausch, ohne den wasserführenden Teil der Anlage zu öffnen. Das Set nimmt zylindrische 6-mm-Fühler auf, hat ein G ½"-Anschlussgewinde und eine Tauchhülsenlänge von 85 mm.
Aus der Praxis: Deine Vorteile auf der Baustelle
- Fühlertausch ohne Entleerung: Mit der Tauchhülse lässt sich der Temperaturfühler ziehen und tauschen, ohne den Heizkreis abzulassen. Beim Turnus- oder Eichwechsel des Zählers bleibt die Anlage dicht – Klemmschraube lösen, Fühler entnehmen, neuen Fühler setzen, fertig. Das spart auf der Baustelle das Absperren, Entleeren und erneute Befüllen.
- Regelkonform ab DN 32: Für Qp 10 / DN 32–40 ist der Einbau über Tauchhülse zulässig. Die Pflicht zum direkten Eintauchen der Fühler nach PTB-Richtlinie TR K 9 und EN 1434 betrifft nur Messstellen bis qp 6 bei Neuinstallation mit Nenndruck bis 16 bar – in diesem größeren Durchfluss- und Querschnittsbereich ist die Hülsenlösung das vorgesehene Einbauverfahren.
- Komplettes Set für ein Messstellen-Paar: Zwei Edelstahl-Tauchhülsen und zwei Schweißmuffen für Vor- und Rücklauf, inklusive Klemmschraube zur Fühlerfixierung. Ein Zähler misst die Temperaturdifferenz über beide Leitungen – das Set deckt genau dieses Paar in einem Beutel ab, ohne Einzelteile kombinieren zu müssen.
- Korrosionsfest für Wärme und Kälte: Vollständige Edelstahl-Ausführung für den Dauereinsatz im Heiz- und Kühlwasserkreis. Die Hülse trennt den Fühler dauerhaft vom Medium und hält auch bei Kondensat im Kälte- und Klimabetrieb zuverlässig dicht.
Technische Daten
| Passend für | Temperaturfühler von Wärme-/Kältezählern, zylindrisch Ø 6 mm (z. B. zelsius C5-IUF / Minocal-Messstellen) |
| Einsatzbereich | Durchflusssensoren DN 32–40, Qp 10 m³/h |
| Anschlussgewinde | G ½" |
| Tauchhülsenlänge | 85 mm |
| Fühleraufnahme | zylindrisch Ø 6 mm |
| Werkstoff | Edelstahl |
| Fühlerfixierung | Klemmschraube |
| Lieferumfang | 2 Tauchhülsen + 2 Schweißmuffen + Klemmschraube |
| Art.-Nr. | 188005 |
Profi-Tipp für die Montage
Erst schweißen, dann bestücken: Die Schweißmuffen in Vor- und Rücklauf einschweißen und die Tauchhülse dabei herausnehmen, damit die Hitze die Hülse nicht verzieht und die Dichtfläche sauber bleibt. Nach dem Abkühlen Hülse einsetzen, etwas Wärmeleitpaste einbringen – das verbessert den Wärmeübergang zum Fühler – und den Fühler mit der Klemmschraube sichern. Wird eine Fühleraufnahme mit Innengewinde benötigt, gibt es alternativ die Tauchhülse mit ¼"-Innengewinde (G ½" × 100 mm, EL 91), Art.-Nr. 104560.
| Nennweite: | DN 32-40, DN 50-80, DN 100-150 |
|---|
