Reduzierstück für Fühlereinbau direkteintauchend
Versandbereit, Lieferzeit 1-3 Tage
Reduzierstück für Fühlereinbau direkteintauchend

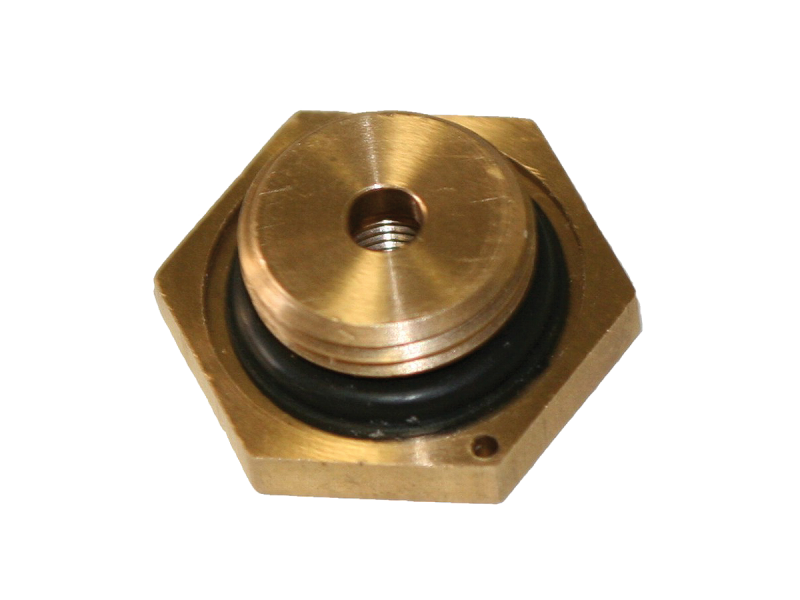

Das Reduzierstück G3/4″ × M10×1 adaptiert einen G3/4″-Fühlerstutzen auf das M10×1-Gewinde eines Temperaturfühlers und ermöglicht so den eichrechtskonformen, direkt eintauchenden Fühlereinbau in Wärme- und Kältezählern.
Aus der Praxis: Deine Vorteile auf der Baustelle
- Eichrechtskonform – direkt eintauchend: Bei Neuinstallation von Wärme-/Kältezählern mit qp ≤ 6 m³/h und Nenndruck ≤ 16 bar ist der direkt eintauchende Fühlereinbau zwingend vorgeschrieben (EN 1434, PTB-Richtlinie TR-K 9). Das Reduzierstück bringt das passende M10×1-Gewinde an einen G3/4″-Stutzen.
- G3/4″ auf M10×1: Es wird in den G3/4″-Fühleranschluss eingeschraubt — etwa in einen Kugelhahn mit Fühleranschluss oder einen Passstück-Stutzen — und nimmt dann den M10×1-Temperaturfühler auf.
- Teil einer Reduzierstück-Familie: Für unterschiedliche Stutzengewinde gibt es die Reduzierstücke in G1/4″, G3/8″, G1/2″ und G3/4″ — hier die G3/4″-Variante. So passt der M10×1-Fühler an nahezu jede vorhandene Messstelle.
Technische Daten
| Verwendung | Direkt eintauchender Fühlereinbau |
| Gewinde | G3/4″ (Stutzenseite) × M10×1 (Fühlerseite) |
| Passend für | M10×1-Temperaturfühler in Wärme-/Kältezählern |
| Einbauort | G3/4″-Fühlerstutzen, z. B. Kugelhahn mit Fühleranschluss |
| Normen / Eichrecht | EN 1434, PTB TR-K 9 |
| Lieferumfang | 1 Reduzierstück (ohne Fühler) |
Profi-Tipp
Passende Variante wählen: Das Reduzierstück muss zum Gewinde des vorhandenen Stutzens passen. Verfügbar sind G1/4″ × M10×1 (Art.-Nr. 124201), G3/8″ × M10×1 (Art.-Nr. 115830), G1/2″ × M10×1 (Art.-Nr. 115828) und G3/4″ × M10×1 (Art.-Nr. 115829 — dieses). Passender Fühler: Dazu gehört ein direkt eintauchender Temperaturfühler mit M10×1-Anschluss (z. B. kurzer DS-Fühler Ø 5 × 45 mm). Tipp zum Eichwechsel: Beim Zählerwechsel den Dichtsitz prüfen und das Reduzierstück bei Bedarf mit erneuern, damit die Fühlerstelle dauerhaft dicht bleibt.
