Kugelhähne für Wasser- und Wärmezähler

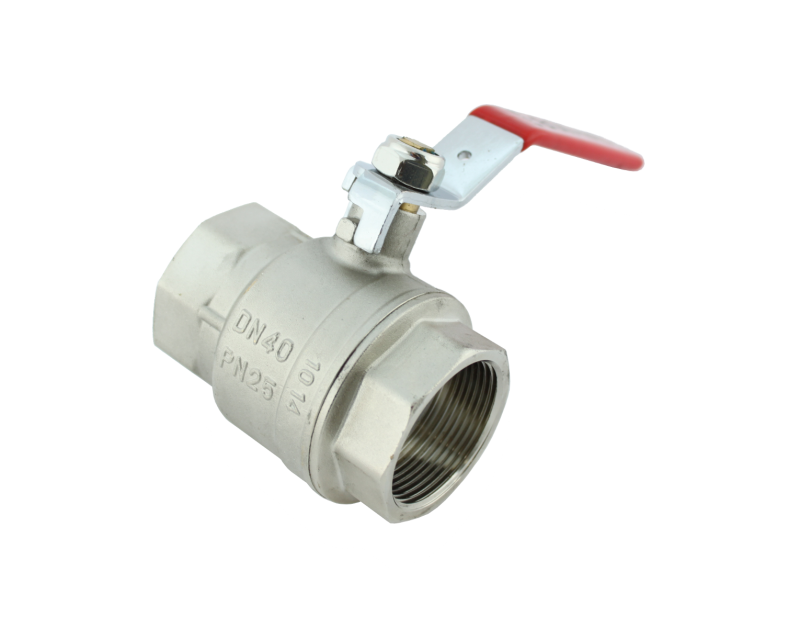

Der Kugelhahn Messing verchromt (2×IG) ist die Standard-Absperrarmatur für den normgerechten Einbau von Wärme- und Kältezählern — erhältlich in fünf Varianten von G½B bis G1½B für Nennweiten DN 15 bis DN 40 und Nenndurchflüsse qp 0,6 bis 10 m³/h. Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleSchnelle Absperrung in 90° — wartungsfrei und langlebig: Der Kugelhahn lässt sich mit einem Vierteldreh vollständig schließen — ideal für schnelle Zählerwechsel beim Eichaustausch ohne langen Drainageaufwand. Die verchromte Messingkonstruktion ist korrosionsbeständig und für den dauerhaften Betrieb in Heizungs- und Kühlkreisen ausgelegt.Beidseitiges Innengewinde (2×IG) — direkt in die Rohrleitung: Das beidseitige Innengewinde nach ISO 228 ermöglicht die direkte Einbindung in die Rohrleitung ohne zusätzliche Adapter. Je Wärme- oder Kältezähler werden in der Regel zwei Kugelhähne zur Absperrung (Vorlauf und Rücklauf) benötigt.Fünf Varianten decken alle gängigen qp-Stufen ab: G½B / DN 15 für qp 0,6 + 1,5 m³/h, G¾B / DN 20 für qp 0,6 + 1,5 / 2,5 m³/h, G1B / DN 25 für qp 3,5 + 6 m³/h, G1¼B / DN 32 für qp 6 m³/h und G1½B / DN 40 für qp 10 m³/h — passend zu allen Kompakt- und Splitt-Wärmezählern der Minocal / zelsius C5-IUF-Baureihe.Technische DatenWerkstoffMessing verchromtAnschlussBeidseitiges Innengewinde (2×IG) nach ISO 228Varianten (Mat.-Nr. · Gewinde · DN · qp)100530 · G½B · DN 15 · qp 0,6+1,5 m³/h  |  100532 · G¾B · DN 20 · qp 0,6–2,5 m³/h  |  100534 · G1B · DN 25 · qp 3,5+6 m³/h  |  114266 · G1¼B · DN 32 · qp 6 m³/h  |  139256 · G1½B · DN 40 · qp 10 m³/hAbsperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)EinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippPro Wärme- oder Kältezähler werden standardmäßig 2 Absperr-Kugelhähne (Vorlauf + Rücklauf) benötigt — bei der Bestellung also die doppelte Stückzahl einplanen. Für Installationen nach GEG 2020 empfiehlt sich die passende Isolierschale für Kugelhähne (DN 25 Mat.-Nr. 123435, DN 32 Mat.-Nr. 123436, DN 40 Mat.-Nr. 123437). Wer Kugelhahn, Passstück und Dichtungen auf einmal bestellen möchte, greift zum Einbauset mit Passstück — dort ist alles für den normgerechten Einbau bereits zusammengestellt. Für Trinkwasseranwendungen den DIN-DVGW-Trinkwasser-Kugelhahn (Mat.-Nr. 141659) verwenden.

Der Kugelhahn mit loser Überwurfmutter kombiniert Absperr-Kugelhahn und Anschlussverschraubung in einem Bauteil — das spart Einbaulänge, eliminiert einen Arbeitsschritt und ist für Wärme- und Kältezähler in vier Varianten von qp 0,6 bis 6 m³/h erhältlich. Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleKugelhahn und Verschraubung in einem — kürzere Einbaustrecke, weniger Teile: Die lose Überwurfmutter ist bereits am Kugelhahn integriert, sodass keine separate Verschraubung in den Hahn eingehanft werden muss. Das verkürzt die Einbaustrecke, reduziert die Anzahl der Dichtflächen und spart spürbar Zeit bei Neuinstallation und Eichaustausch.Schnelle 90°-Absperrung für sauberen Zählerwechsel: Der integrierte Kugelhahn lässt sich mit einem Vierteldreh vollständig schließen — Vorlauf und Rücklauf schnell absperren, Zähler tauschen, wieder öffnen. Kein Werkzeug für die Absperrung nötig.Vier Varianten für alle gängigen qp-Stufen: Mat.-Nr. 140331 (Ü ¾" × IG ¾", qp 0,6+1,5 m³/h) und 140332 (Ü 1" × IG 1", qp 2,5 m³/h) als reine Absperrvarianten. Mat.-Nr. 143700 (Ü 1¼" × IG 1", qp 3,5+6 m³/h) und 155408 (Ü 1¼" × IG 1¼", qp 6 m³/h) zusätzlich mit integriertem Temperaturfühleranschluss M10x1 für direkteintauchende Fühler.Technische DatenFunktionKugelhahn mit integrierter loser Überwurfmutter (Kugelhahn + Anschlussverschraubung kombiniert)Absperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Varianten (Mat.-Nr. · Ü-Mutter × IG · DN · qp)140331 · Ü ¾" × IG ¾" · DN 20 · qp 0,6+1,5 m³/h  |  140332 · Ü 1" × IG 1" · DN 20 · qp 2,5 m³/h  |  143700 · Ü 1¼" × IG 1" · DN 25 · qp 3,5+6 m³/h + Fühleranschluss M10x1  |  155408 · Ü 1¼" × IG 1¼" · DN 32 · qp 6 m³/h + Fühleranschluss M10x1Fühleranschluss (Varianten 143700 / 155408)M10x1 für direkteintauchende Temperaturfühler DS27,5 (5×45 mm) bzw. DS38EinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippFür Minocal C5-M60 und zelsius C5-IUF bis qp 2,5 m³/h werden pro Zähler standardmäßig 2 Absperrkugelhähne (140331 oder 140332) paarweise verbaut — Bestellmenge entsprechend planen. Die Varianten 143700 und 155408 mit Fühleranschluss M10x1 ersetzen den separaten Kugelhahn mit Fühleranschluss und sind normgerecht nach PTB TR K 9 und EN 1434 für den direkteintauchenden Fühlereinbau ausgelegt. Wer alles auf einmal bestellen möchte, findet die fertig abgestimmte Kombination im Einbauset mit Passstück. Als Alternative ohne integrierte Verschraubung steht der Kugelhahn Messing verchromt 2×IG für DN 15 bis DN 40 zur Verfügung.

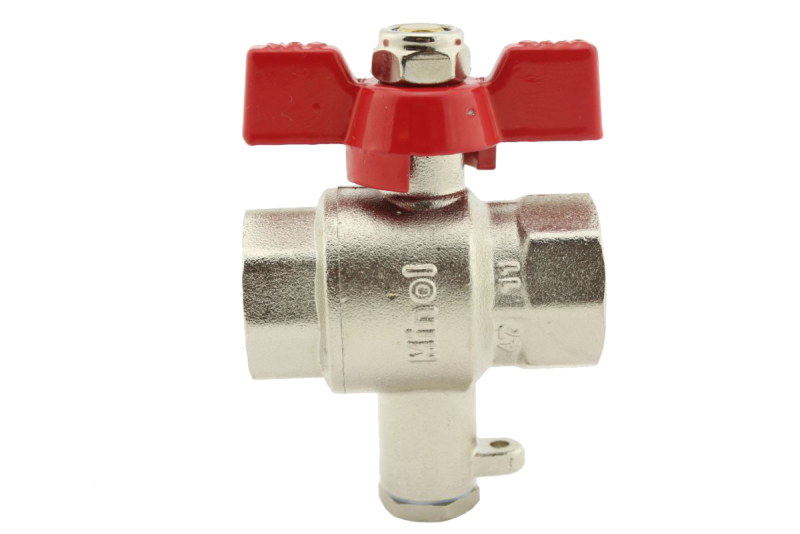

Der Kugelhahn mit Temperaturfühleranschluss M10x1 für direkttauchende Fühler ist das normkritische Einbauteil für die Vorlaufseite von Wärme- und Kältezählern — direkte Fühleraufnahme ohne Tauchhülse, vorgeschrieben nach PTB TR K 9 und EN 1434, erhältlich in fünf Varianten von DN 15 bis DN 40. Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleDirekteintauchend — normgerecht nach TR K 9 und EN 1434: Bei Neuinstallation von Wärme- und Kältezählern bis qp 6 m³/h und PN ≤ 16 bar schreiben PTB TR K 9 und EN 1434 den direkteintauchenden Temperaturfühlereinbau vor. Dieser Kugelhahn nimmt den Fühler direkt über den M10x1-Anschluss auf — keine separate Tauchhülse nötig, geringerer Wärmewiderstand, schnellere Ansprechzeit.Absperrung und Fühleraufnahme in einem Bauteil: Der Kugelhahn lässt sich mit 90°-Drehung vollständig schließen — beim Zählerwechsel Vorlauf absperren, Fühler herausziehen, Zähler tauschen, Fühler neu einsetzen, Absperrung öffnen. Die Doppelfunktion spart ein separates Einbauteil und verkürzt die Messstellenlänge.Fünf Varianten decken alle qp-Stufen ab: IG ½" / DN 15 für qp 0,6+1,5 m³/h (Fühler DS27,5), IG ¾" / DN 20 für qp 2,5 m³/h (Fühler DS27,5), IG 1" / DN 25 für qp 3,5+6 m³/h (Fühler DS27,5), IG 1¼" / DN 32 für qp 6 m³/h (Fühler DS38) und IG 1½" / DN 40 für qp 10 m³/h (Fühler DS38) — passend zu allen Kompakt- und Splitt-Wärmezählern der Minocal / zelsius C5-IUF-Baureihe.Technische DatenFühleranschlussM10x1 für direkteintauchende Temperaturfühler (ohne Tauchhülse)Absperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Varianten (Mat.-Nr. · IG · DN · qp · Fühler)100531 · IG ½" · DN 15 · qp 0,6+1,5 · DS27,5  |  100533 · IG ¾" · DN 20 · qp 2,5 · DS27,5  |  102170 · IG 1" · DN 25 · qp 3,5+6 · DS27,5  |  115831 · IG 1¼" · DN 32 · qp 6 · DS38  |  107330 · IG 1½" · DN 40 · qp 10 · DS38Norm / VorschriftPTB TR K 9 · EN 1434 · MID 2014/32/EUEinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippDieser Kugelhahn wird pro Wärmezähler einmal verbaut (Vorlauf), während die Absperr-Kugelhähne 2×IG als Paar (Vorlauf + Rücklauf) eingesetzt werden — bei der Bestellung entsprechend 1× Fühler-Kugelhahn + 2× Absperr-Kugelhahn einplanen. Für die Vorlaufseite bis qp 2,5 m³/h ist alternativ auch der Kugelhahn mit loser Überwurfmutter und M10x1-Fühleranschluss (Mat.-Nr. 143700 / 155408) einsetzbar — der spart zusätzlich eine separate Anschlussverschraubung. Wer alle Bauteile auf einmal bestellen möchte, greift direkt zum Einbauset mit Passstück.

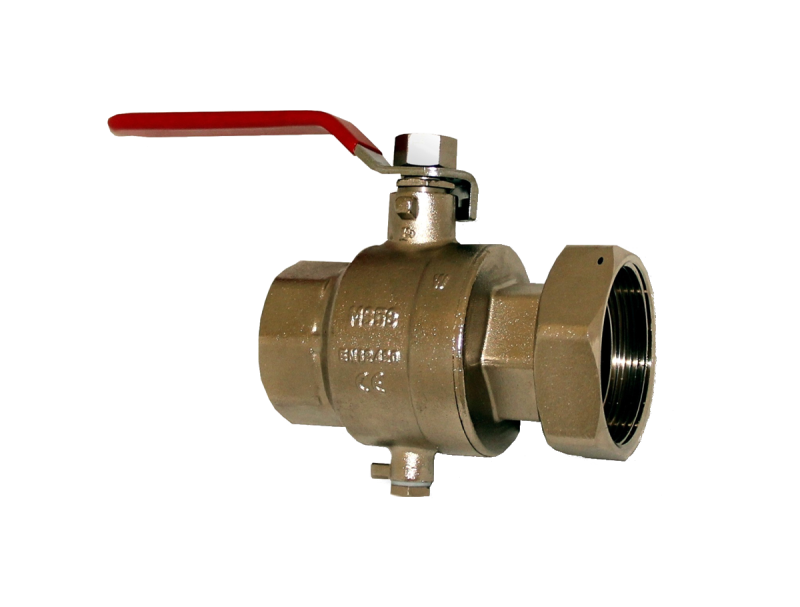

Der Kugelhahn mit loser Überwurfmutter und Temperaturfühleranschluss M10x1 vereint drei Funktionen in einem Bauteil: Absperrung, Anschlussverschraubung und normgerechte Direktaufnahme des Temperaturfühlers nach PTB TR K 9 und EN 1434 — erhältlich in zwei Varianten für qp 3,5 bis 6 m³/h (DN 25, Fühler DS27,5) und qp 6 m³/h (DN 32, Fühler DS38). Ausschließlich für Heizungs- und Kühlkreise — nicht für Trinkwasser.Aus der Praxis: Deine Vorteile auf der BaustelleDrei Funktionen, ein Bauteil — weniger Einbaustrecke, weniger Teile: Absperrkugelhahn, Anschlussverschraubung (lose Überwurfmutter) und Temperaturfühleranschluss M10x1 sind in einem Bauteil integriert. Das eliminiert zwei separate Einbauteile, verkürzt die Messstellenlänge spürbar und reduziert die Anzahl potenzieller Leckagepunkte.Normgerechter Direkteintauch nach TR K 9 und EN 1434: Der Fühler taucht direkt über den M10x1-Anschluss ohne Tauchhülse in das Medium ein — PTB TR K 9 und EN 1434 schreiben diese Einbauart bei Neuinstallationen bis qp 6 m³/h und PN ≤ 16 bar vor. Kürzerer Wärmewiderstand, schnellere Ansprechzeit, keine Tauchhülse als zusätzliches Verschleißteil.Die richtige Variante nach qp-Stufe und Fühlertyp wählen: Mat.-Nr. 143700 (IG 1" × Ü 1¼", DN 25) ist für qp 3,5+6 m³/h und Fühlertyp DS27,5 (5×45 mm) ausgelegt. Mat.-Nr. 155408 (IG 1¼" × Ü 1¼", DN 32) ist für qp 6 m³/h und Fühlertyp DS38 bestimmt — der schmalere DS27,5 passt nicht in DN 32, ein Tausch zwischen den Varianten ist nicht zulässig.Technische DatenFunktionKugelhahn + lose Überwurfmutter + Temperaturfühleranschluss M10x1 (3-in-1)Absperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Varianten (Mat.-Nr. · IG × Ü · DN · qp · Fühler)143700 · IG 1" × Ü 1¼" · DN 25 · qp 3,5+6 m³/h · DS27,5 (5×45 mm)  |  155408 · IG 1¼" × Ü 1¼" · DN 32 · qp 6 m³/h · DS38FühleranschlussM10x1, direkteintauchend ohne TauchhülseNorm / VorschriftPTB TR K 9 · EN 1434 · MID 2014/32/EUEinsatzbereichHeizungs- und Kühlkreise — nicht für TrinkwasserHerstellerZENNERProfi-TippDieser Kugelhahn wird pro Wärmezähler einmal auf der Vorlaufseite verbaut. Für die Rücklaufseite und die zweite Absperrung den passenden Absperr-Kugelhahn 2×IG (z. B. Mat.-Nr. 100534 für DN 25 oder 114266 für DN 32) zusätzlich einplanen. Für Zähler bis qp 2,5 m³/h (DN 15–20) gibt es die Variante ohne Überwurfmutter als Kugelhahn mit Fühleranschluss M10x1 direkt (Mat.-Nr. 100531 / 100533 / 102170). Für eine komplett abgestimmte Einbaulösung inklusive Passstück und Dichtungen empfiehlt sich das Einbauset mit Passstück (Mat.-Nr. 145993 für qp 3,5+6 / BL 260 mm).

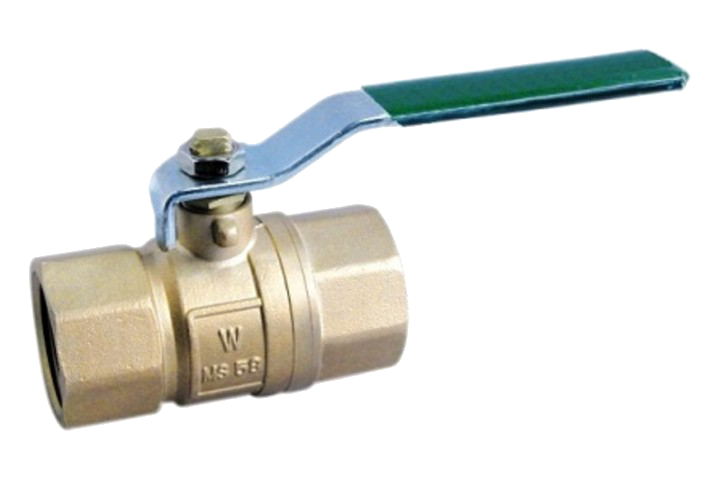

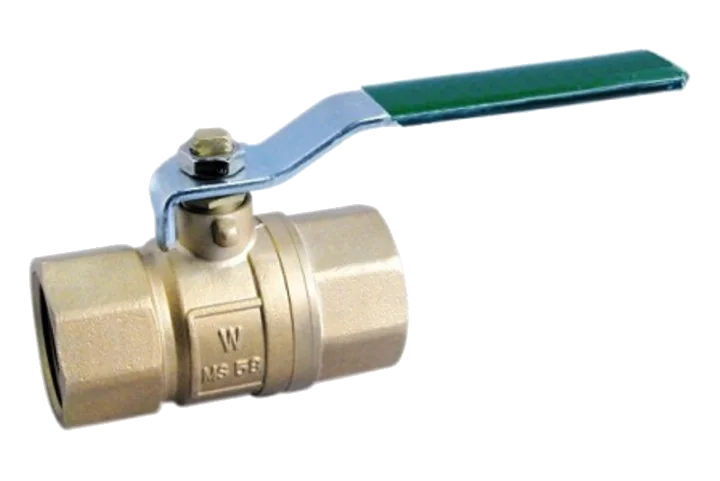

Der DIN-DVGW-Trinkwasser-Kugelhahn verchromt (Mat.-Nr. 141659) ist der einzige Absperr-Kugelhahn im Minol-Shop mit offizieller DVGW-Trinkwasserzulassung — R½" IG, verchromtes Messing, ausgelegt für den Einbau bei Aufputz-Wasserzählern DN 15 in Trinkwasserinstallationen nach DIN 1988 und DVGW-Arbeitsblatt W 534.Aus der Praxis: Deine Vorteile auf der BaustelleDVGW-Trinkwasserzulassung — der richtige Kugelhahn für Wasserzähler: Alle anderen Kugelhähne im Sortiment sind ausschließlich für Heizungs- und Kühlkreise zugelassen. Dieser Kugelhahn ist das einzige Modell mit DVGW-Trinkwasserzulassung und damit die normgerechte Wahl für Aufputz-Wasserzähler in der Haustrinkwasserinstallation — ohne Kompromiss bei der Zulassungskonformität.90°-Absperrung für schnellen Zählerwechsel beim Eichaustausch: Der Vierteldreh-Kugelhahn lässt sich mit einem Handgriff vollständig schließen — zuverlässige Absperrung beim Eichaustausch ohne Werkzeug, kein Nachdrehen, kein Tropfen.Verchromte Ausführung für dauerhaften Einsatz in der Unterputzdose: Die verchromte Messingoberfläche ist korrosionsbeständig und optisch ansprechend — kein Verzundern in dauernass-feuchtem Unterputzmilieu, langfristig funktionssicher und im Bestand problemlos austauschbar.Technische DatenAnschlussR½" Innengewinde (IG)WerkstoffMessing verchromtZulassungDVGW-TrinkwasserzulassungAbsperrfunktion90°-Drehung (Vierteldreh-Kugelhahn)Passend fürAufputz-Wasserzähler DN 15 (Minomess und andere)EinsatzbereichTrinkwasserinstallationen nach DIN 1988 / DVGW W 534Mat.-Nr. / EAN141659 / 4001471547069HerstellerZENNERProfi-TippDieser Kugelhahn ist ausschließlich für Trinkwasseranwendungen gedacht. Für Wärme- und Kältezähler in Heizungs- und Kühlkreisen die dort zulässigen Varianten wählen: den Absperr-Kugelhahn 2×IG (z. B. Mat.-Nr. 100530 für DN 15) oder den Kugelhahn mit Temperaturfühleranschluss M10x1 (Mat.-Nr. 100531 für DN 15). Passende Verschraubungen und Passstücke für die Aufputz-Wasserzähler-Installation findest Du im Verschraubungs-Sortiment.

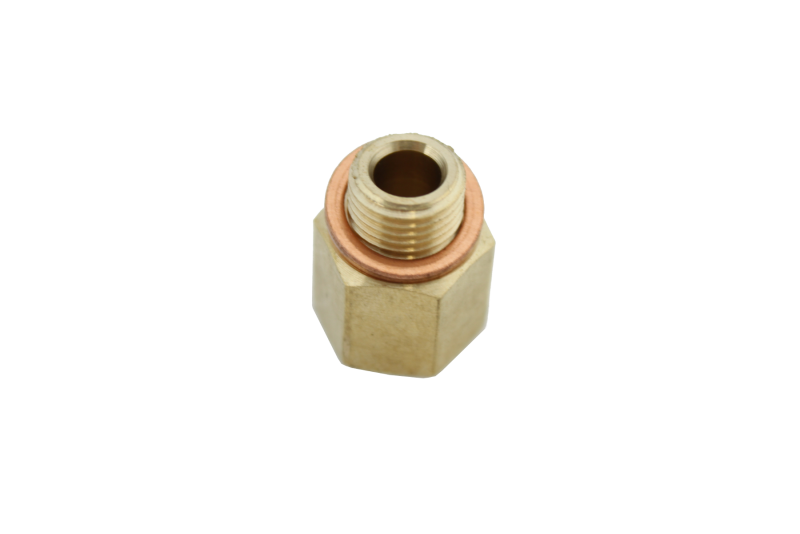

Der Kugelhahn-Adapter M10x1 / 11 mm (Mat.-Nr. 104983) ist das Nachrüstteil für direkttauchende Temperaturfühler — er ergänzt einen vorhandenen Standard-Kugelhahn ohne M10x1-Anschluss um die normgerechte Fühleraufnahme nach PTB TR K 9 und EN 1434, inklusive Cu-Dichtung im Lieferumfang.Aus der PraxisBestandskugelhähne nachrüsten statt austauschen: Ist ein Kugelhahn ohne M10x1-Fühleranschluss bereits verbaut, ermöglicht dieser Adapter den nachträglichen Einbau eines direkttauchenden Temperaturfühlers — ohne den Kugelhahn zu wechseln, ohne die Rohrleitung zu öffnen. Das spart Zeit und Kosten bei der Umrüstung bestehender Wärmemessstellen auf direkteintauchenden Fühlereinbau.Komplett zur Montage — Cu-Dichtung inklusive: Die Kupferdichtung für die druckdichte Verbindung zwischen Adapter und Kugelhahn ist bereits im Lieferumfang enthalten — kein Zusatzmaterial nötig, sofort montierbar.Technische DatenAnschlussM10x1 × M10x1 (Adapter für Kugelhahn-Fühleranschluss)Fühlerbohrung11 mm (für direkttauchende Temperaturfühler DS27,5; 5×45 mm)LieferumfangAdapter inkl. Cu-DichtungNorm / VorschriftPTB TR K 9 · EN 1434HerstellerZENNERMat.-Nr. / EAN104983 / 4001471129142Profi-TippDieser Adapter ist die wirtschaftliche Lösung, wenn ein Kugelhahn ohne M10x1-Fühleranschluss bereits fest verbaut ist. Bei Neuinstallationen empfiehlt es sich, direkt den passenden Kugelhahn mit integriertem M10x1-Fühleranschluss (z. B. Mat.-Nr. 100531 für DN 15) zu wählen — das spart einen Adapter und eine Dichtungsebene. Für Zähler bis qp 2,5 m³/h inklusive aller Einbauteile bietet das Einbauset mit Passstück die normgerechte Komplettlösung.
