Passstücke für Wasser- und Wärmezähler

Das Einbauset mit Passstück für Wärme- und Kältezähler liefert alles für eine normgerechte Neuinstallation in einem Set — entsprechend den Anforderungen der europäischen Messgeräterichtlinie MID (2014/32/EU), der PTB-Richtlinie TR K 9 sowie den Eichfristen nach MessEG und MessEV. Erhältlich in vier Varianten für Nenndurchflüsse von qp 0,6 bis 6 m³/h, abgestimmt auf Baulängen von 110 bis 260 mm.Aus der Praxis: Deine Vorteile auf der BaustelleAlles in einem Set — keine Einzelteil-Suche: Jede Variante enthält alle benötigten Kugelhähne, den Kugelhahn mit Temperaturfühleranschluss M10x1, das Passstück in der richtigen Baulänge und die zugehörigen Dichtungen — aufeinander abgestimmt, direkt einbaubereit. Kein Zusammenstellen aus Einzelpositionen, keine fehlenden Teile auf der Baustelle.Normgerechter Direkteintauch nach TR K 9 und EN 1434: Bei Neuinstallationen von Wärme- und Kältezählern bis qp 6 m³/h und PN ≤ 16 bar schreiben PTB TR K 9 und EN 1434 den direkteintauchenden Fühlereinbau vor. Die Sets sind exakt darauf ausgelegt — kein nachträgliches Umrüsten, keine Beanstandungen bei der Abnahme oder Eichung.Vier Varianten für alle gängigen Zählergrössen: Das Set 140188 (DN 15, BL 110 mm) passt für qp 0,6 / 1,5 m³/h und deckt Objekte mit 1 bis 12 Wohneinheiten ab. Das Set 140189 (DN 20, BL 130 mm) ist für qp 2,5 m³/h und 13 bis 32 Wohneinheiten ausgelegt. Für Ultraschall-Wärmezähler zelsius C5-IUF ab qp 3,5 / 6 m³/h stehen das Set 145993 (BL 260 mm) und das Set 145994 (BL 150 mm, für beengte Einbausituationen) zur Verfügung.Kugelhähne für Heizung und Kühlung — nicht für Trinkwasser: Die enthaltenen Kugelhähne sind für Heizungs- und Kühlkreise ausgelegt. Bei kombinierten Installationen separate Absperrung für den Trinkwasserkreis vorsehen.Technische DatenVarianten (Mat.-Nr.)140188 · 140189 · 145993 · 145994Nenndurchfluss qp0,6 / 1,5 m³/h · 2,5 m³/h · 3,5 + 6 m³/h · 6 m³/hPassstück Baulänge110 mm · 130 mm · 260 mm · 150 mmNennweite / AnschlussDN 15 (3/4") · DN 20 (1") · DN 25 (1" × 1¼") · DN 25 (1" × 1¼")Lieferumfang2 × Kugelhahn mit loser Überwurfmutter · 1 × Kugelhahn mit Temperaturfühleranschluss M10x1 · 1 × Passstück · Dichtungen (varianten-spezifisch)Zulassung / NormMID 2014/32/EU · EN 1434 · PTB TR K 9HerstellerZENNERProfi-TippDie Variantenauswahl ist einfach: Für Kompakt-Wärmezähler Minocal C5-IUF und zelsius C5-IUF bis qp 2,5 m³/h greifst Du zu 140188 (DN 15) oder 140189 (DN 20). Für Ultraschall-Wärmezähler zelsius C5-IUF ab qp 3,5 m³/h nimmst Du 145993 (BL 260 mm, Standard) oder 145994 (BL 150 mm, wenn der Einbauraum knapp ist). Den passenden Montageschlüssel für die Wärmezähler-Messkapsel findest Du unter Montageschlüssel Minocal / zelsius Messkapsel (Mat.-Nr. 106049) — und für die zelsius CMF A1-Baureihe unter Montageschlüssel zelsius CMF A1 (Mat.-Nr. 165719).

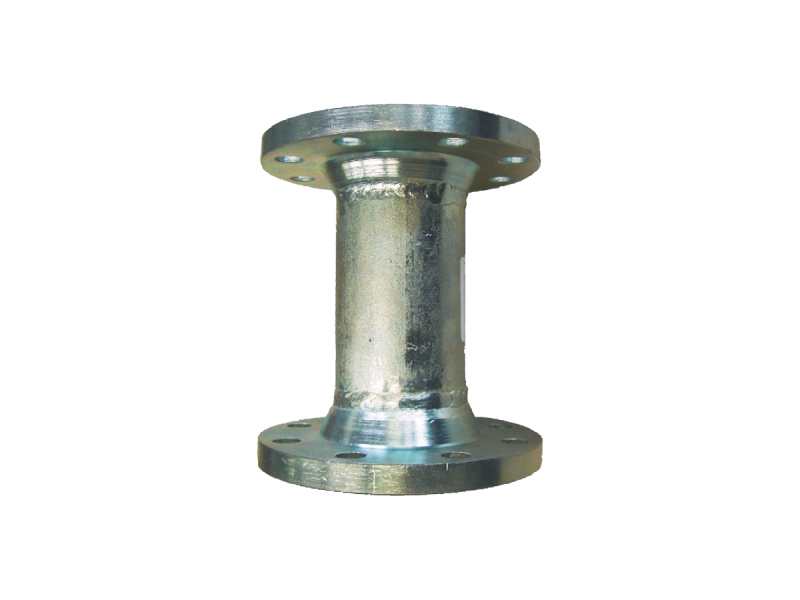

Das Edelstahl-Passstück mit Flanschanschluss ist das Einbaugehäuse für Durchflusssensoren von Wärme- und Kältezählern in größeren Rohrleitungsdimensionen — normgerecht nach EN 1434, MID 2014/32/EU und PTB TR K 9, in PN 16 für Nennweiten DN 25 bis DN 150, erhältlich in 13 Varianten für Fall-/Steigleitungen (WP) und waagrechte Leitungen (WS).Aus der Praxis: Deine Vorteile auf der BaustelleEinbaulage bestimmt die Variante — WP oder WS: Jede Nennweite ist in zwei Baulängen verfügbar: die kürzere Ausführung für Fall- und Steigleitungen (WP), die längere für waagrechte Leitungen (WS). Die richtige Wahl ist messtechnisch relevant — Verwechslungen führen zu Fehlmessungen am Wärmezähler und können die Eichgültigkeit gefährden.Edelstahl für dauerhaften Einsatz in Heizung und Kühlung: Der korrosionsbeständige Edelstahl hält den Betriebsbedingungen von Heizungs- und Kühlkreisen dauerhaft stand — kein Verzundern, keine Ablagerungen an den Flanschdichtflächen, langfristig sichere Messstelle.Normkonforme Flanschgeometrie für wiederholbare Montage: Die Flansche entsprechen DIN EN 1092-1 in den Lochkreisgeometrien der jeweiligen Nennweite (4-Loch für DN 50/65, 8-Loch für DN 80 und größer) — standardisierte Verschraubung, lösbare Verbindung, schneller Sensorwechsel beim Eichaustausch.Direkteintauchende Temperaturfühler — Pflicht nach TR K 9: Bei Neuinstallation von Wärme- und Kältezählern bis qp 6 m³/h und PN ≤ 16 bar schreiben PTB TR K 9 und EN 1434 direkteintauchenden Fühlereinbau vor. Das Passstück ist dafür vorbereitet — passende Tauchhülsen-Sets sind als Zubehör bestellbar.Technische DatenWerkstoffEdelstahlNenndruckPN 16Nennweiten (DN)DN 25 · DN 40 · DN 50 · DN 65 · DN 80 · DN 100 · DN 125 · DN 150Baulängen200 / 225 / 250 / 260 / 270 / 300 / 360 / 500 mm (varianten-spezifisch)EinbaulagenWP (Fall-/Steigleitung) und WS (waagrechte Leitung) — je nach VarianteFlanschanschluss4-Loch (DN 50/65) · 8-Loch (DN 80–150) nach DIN EN 1092-1Norm / ZulassungEN 1434 · MID 2014/32/EU · PTB TR K 9Varianten (Mat.-Nr.)104340 · 102196 · 107020 · 102200 · 102198 · 102199 · 107213 · 106339 · 107214 · 107215 · 107216 · 107211 · 107212HerstellerZENNERProfi-TippZur Variantenauswahl: WP-Ausführungen (kürzere Baulänge) für senkrechte Fall- und Steigleitungen, WS-Ausführungen (längere Baulänge) für waagrechte Leitungen — die Einbaulage steht in der Planungsunterlage des Wärmezählers. Zum Passstück gehören zwingend die passenden Flanschdichtungen (4-Loch für DN 50/65, 8-Loch für DN 80 und größer) sowie das Tauchhülsen-Set: für DN 50–80 das Set G1/2" 6×85 mm (Mat.-Nr. 188006), für DN 100–150 das Set G1/2" 6×120 mm (Mat.-Nr. 188007). Passende Durchflusssensoren IMF-ST (Steigleitung), IMF-FL (waagrecht) und IUF (Ultraschall, universell) findest Du im Durchflusssensoren-Sortiment.

Das Edelstahl-Passstück mit Gewindeanschluss ist das Einbaugehäuse für Durchflusssensoren von Wärme- und Kältezählern sowie für Aufputz-Wasserzähler — normgerecht nach EN 1434, MID 2014/32/EU und PTB TR K 9, in PN 16 für Nennweiten DN 15 bis DN 50, erhältlich in 12 Varianten von G¾B bis G2B und Baulängen von 80 bis 300 mm.Aus der Praxis: Deine Vorteile auf der BaustelleGewindeanschluss statt Flansch — flexibel in der Verbindungstechnik: Das Außengewinde AG (G¾B bis G2B) nach ISO 228 erlaubt die direkte Verbindung mit handelsüblichen Rohrverschraubungen — keine Flanschdichtungen, keine Lochkreisbohrmuster, schnell montierbar in beengten Einbausituationen und ideal für Sanierungen, bei denen Flanschverbindungen nicht vorhanden sind.Doppelter Einsatzbereich — Wärmezähler und Wasserzähler: Die Gewinde-Passstücke werden sowohl als Einbaugehäuse für Splitt-Wärmezähler-Durchflusssensoren (IMF-ST, IMF-FL, IUF) als auch als Längenausgleich für Aufputz-Wasserzähler der Minomess-Baureihe verwendet — ein lagerfähiges Bauteil für zwei Anwendungsbereiche.Breites Variantenspektrum DN 15 bis DN 50: Von der Wohnungsstation (DN 15, G¾B, 80 / 110 mm) über Kompaktwärmezähler-Anschlüsse (DN 20, G1B, 105 / 130 / 190 mm) und Ultraschall-Durchflusssensoren (DN 25, G1¼B) bis zu größeren Steigleitungen (DN 40 / 50, G2B) deckt die Bauserie alle gängigen Rohrleitungsdimensionen im Wohnungsbau ab.Edelstahl für dauerhaften Betrieb in Heizung, Kühlung und Trinkwasser: Die korrosionsbeständige Edelstahlausführung eignet sich für Heizungs- und Kühlkreise ebenso wie für Trinkwasseranlagen — keine Verzunderung, keine Ablagerungen an den Gewindedichtflächen, dauerhaft sichere Messstelle.Technische DatenWerkstoffEdelstahlNenndruckPN 16Nennweiten (DN)DN 15 · DN 20 · DN 25 · DN 32 · DN 40 · DN 50Anschlussgewinde (AG)G¾B · G1B · G1¼B · G1½B · G2BBaulängen80 / 105 / 110 / 130 / 150 / 165 / 190 / 200 / 260 / 300 mm (varianten-spezifisch)Norm / ZulassungEN 1434 · MID 2014/32/EU · PTB TR K 9 · ISO 228 (Gewinde)Varianten (Mat.-Nr.)110219 · 109617 · 109618 · 110221 · 110222 · 100213 · 110223 · 147989 · 109614 · 110224 · 102197 · 150311HerstellerZENNERProfi-TippFür Wärme-/Kältezähler-Anwendungen ab DN 50 mit Flanschanschluss gibt es das passende Gegenstück: das Edelstahl-Passstück mit Flansch (ab Mat.-Nr. 104340) in DN 50 bis DN 150. Die zur jeweiligen Nennweite passenden Rohrverschraubungen (G¾B R½", G1B R¾", G1¼B R1" usw.) sowie Heißwasserdichtungen für Hochtemperaturanwendungen findest Du im Verschraubungs-Sortiment. Für den kompletten normgerechten Einbau inklusive Kugelhähnen und Dichtungen empfehlen sich die fertigen Einbausets mit Passstück.

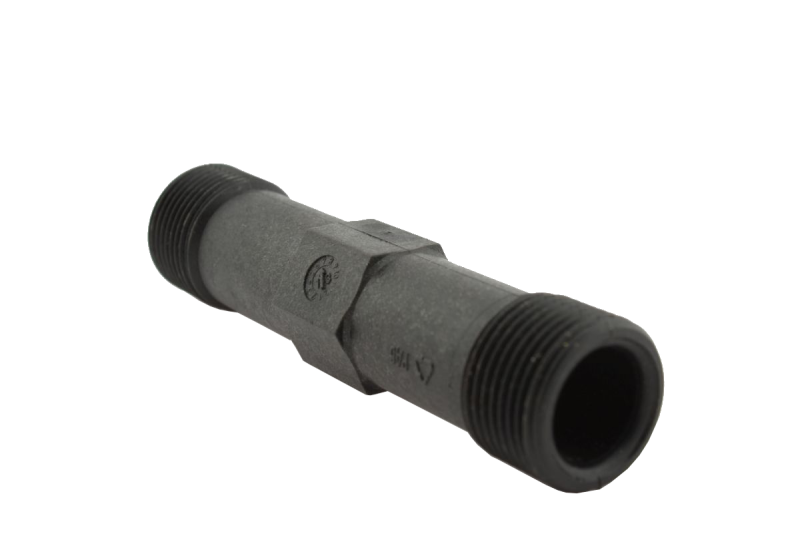

Passstück DN 15, G3/4B aus Kunststoff PN 10Ausführung in 80 mm, 110 mm und 130 mmm
