Der Minol Wasserzählerblock Minoblock® micro ist mit seinen geringen Abmessungen der derzeit kleinste Wasserzählerblock der Welt. In die wärme- und schalldämmende Ummantelung sind zwei einteilige Unterputzstücke mit integrierten Kolbenschiebern eingelassen. In einem Arbeitsgang können Zähler und Ventile ohne vorherige Ausrichtung bequem montiert werden. Der Minol Minoblock® micro steht in allen gängigen Anschlussvarianten und -dimensionen zurVerfügung und eignet sich somit für Mauerwerks-, Rückwand- und Seitenmontage sowie für die Vorwandinstallation.Besonders bei beengten Einbausituationen ist der Minol Minoblock® micro optimal geeignet. Eine Rosette umschließt beide Wasserzähler und die Kolbenschieber zur Wasserabsperrung. Durch eine Sägenut lässt sich der Minol Minoblock® micro schnell vom Duo- zum Monoblock trennen.

In die wärme- und schalldämmende Ummantelung des ZENNER-Block 2" sind zwei einteilige Anschlussschnittstellen mit integrierten Kolbenschiebern eingelassen. In einem Arbeitsgang können Zähler und Ventile ohne vorherige Ausrichtung bequem montiert werden. Der Montageblock eignet sich somit für Mauerwerks-, Rückwand- und Seitenmontage sowie für die Vorwandinstallation. Besonders bei beengten Einbausituationen ist der ZENNER-Block 2" optimal geeignet. Eine einteilige Rosette umschließt beide Wasserzähler und die Ventile zur Wasserabsperrung. Durch eine Sägenut lässt sich der Montageblock schnell vom Duo- zum Monoblock trennen. Alle im Trinkwasserbereich eingesetzt Materialien entsprechen den geforderten Normen, Richtlinien und der aktuellen Trinkwasserverordnung (UBA Empfehlung der Trinkwasserhygienisch geeigneten metallenen Werkstoffe, KTW Leitlinie und DVGW Arbeitsblatt W270).Vorteile: Wasserzählerblock zur UnterputzinstallationGeringste Einbaumaße : Höhe 120 mm, Tiefe 47 mm, Breite 150 mmAnschlussgewinde 3/4"Einteilige Anschlussschnittstelle mit integrierten Kolbenschiebern Werkstoff der Anschlussschnittstelle nach Bewertungsgrundlage in Messing oder Rotguss erhältlich Keine Dichtstelle innerhalb des Blockes  Einbau in senkrechte Leitungen möglich  Zur Aufnahme von Minolist Unterputz-Messkapselzähler Schnittstelle IST ( 2") Entspricht den Anforderungen der EnEV 2016-Energieeinsparverordnung für Gebäude Aufputz-Set Duo (Duo Rosette zur Abdeckung beider Zähler und Kolbenschieber) Aufputz-Set Mono (Mono Rosette zur Abdeckung eines Zählers und Kolbenschieber, bei durchtrenntem Block)Beide Sets sind separat erhältlich

Die kompakte Messing-Anschlussschnittstelle für den Zählereinsatz Minomess® micro steht in allen gängigen Anschlussvarianten zur Verfügung. Es eignet sich für den vertikalen Einbau in waagrechten und senkrechten Rohrleitungen und wird zur optimalen Wärme- und Schalldämmung mit Einputzschalen aus Styropor geliefert. Durch die spezielle Formgebung löst sich der Zähler beim Austausch bereits durch das Herausdrehen des Verschlussringes aus dem Unterputzstück. Eine separate Ausziehvorrichtung wird hierfür nicht mehr benötigt und ein einfacher und schneller Zähleraustausch ist gewährleistet.

Unterputzstück für Minomess® micro Lötanschluss Baulänge 110 mm Verschraubung Rx = 22 mm Für Anschlussschnittstellen M7L nach DIN EN ISO 4064.

Als Messkapsel ist der Minol Minomess micro® prädestiniert für den Einsatz im Minol Wasserzählerblock Minoblock® micro. Der Minol Minomess® micro überzeugt durch hohe Messsicherheit und Servicefreundlichkeit. Problemlos lässt sich der Messeinsatz in das Unterputzstück einsetzen und mit dem Verschlussring fixieren. Beim Austausch löst sich der Wasserzähler bereits durch das Herausdrehen des Verschlussringes aus dem Unterputzstück, und das ohne separate Ausziehvorrichtung. Das kompakte Unterputzstück steht in mehreren Anschlussvarianten zur Verfügung.Zur Vermeidung einer Rückströmung aus der nachgeschalteten Trinkwasserleitung ist es sinnvoll, einen Rückflussverhinderer einzubauen, der dann nur noch auslaufseitig eingesetzt werden muss.Mit wenigen Handgriffen kann der Minol Minomess® micro mit einem Funkmodul nachgerüstet werden. Mit dem Funkmodul wird aus dem Minol Minomess® micro ein intelligenter Wasserzähler, der in das Minol Connect Funksystem eingebunden werden kann.

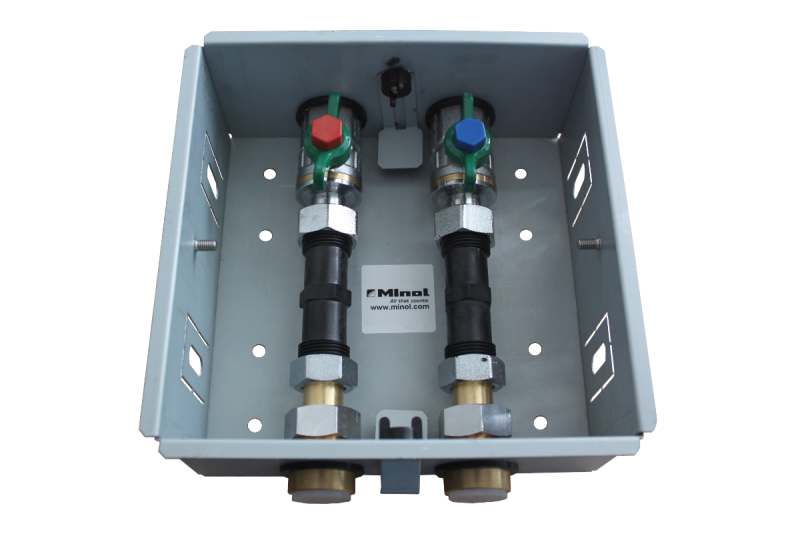

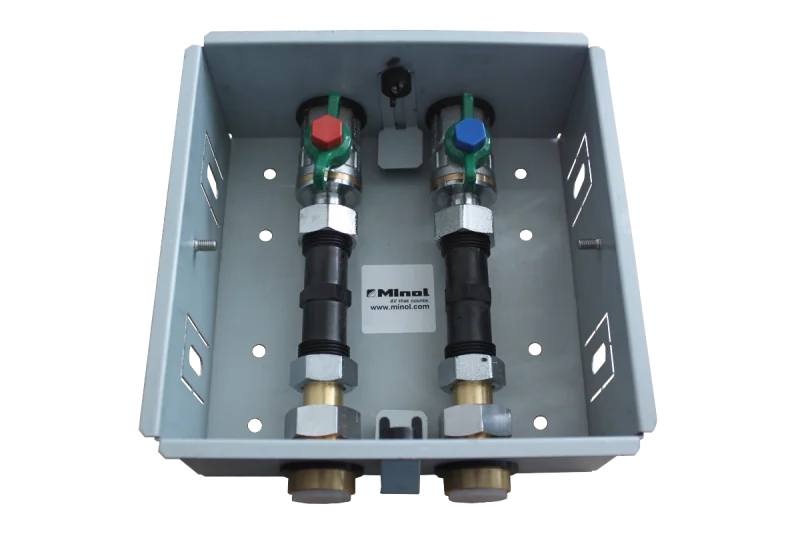

Die Minol Messstation Mini in Durchgangsausführung ist mit DVGW zertifizierten Kugelhähnen und lösbaren Verschraubungen für Aufputzzähler G ¾ B x 80 mm ausgestattet.Die platzsparende Bauweise bietet ausreichend Platz zur optimalen Rohrleitungsanbindung. Die Rohrleitungen können ohne störende Teile direkt von vorn in das System eingesetzt werden. Alle Anschlüsse sind bequem ausführbar. Die Installation kann horizontal oder vertikal ausgeführt werden.Die Messstation ist bereits anschlussfertig vormontiert und wird mit einer Tür Stahlblech weiß geliefert.Alternativ kann als Zubehör eine Kunststoffabdeckung für die Messstation bestellt werden, Artikelnummer 178923.

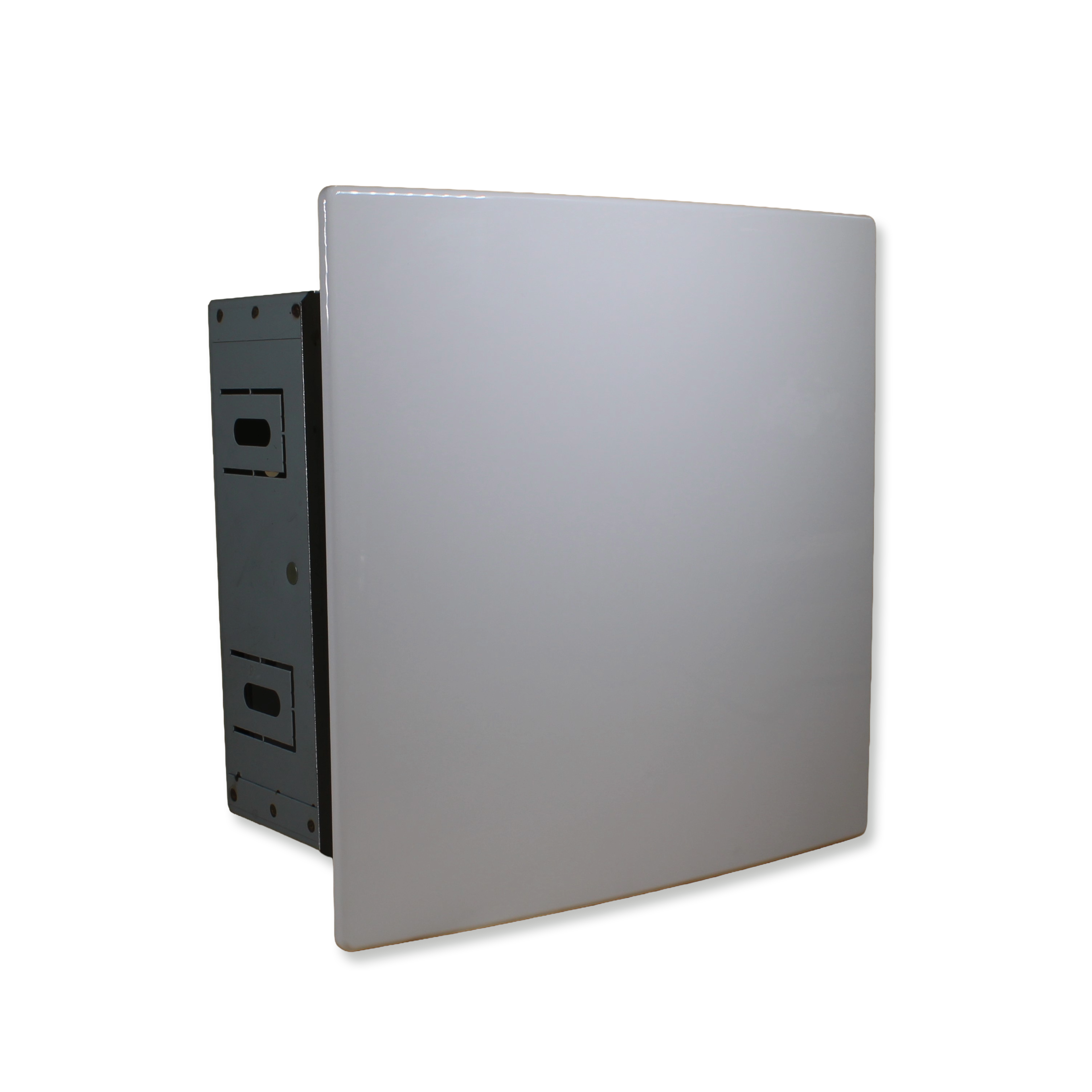

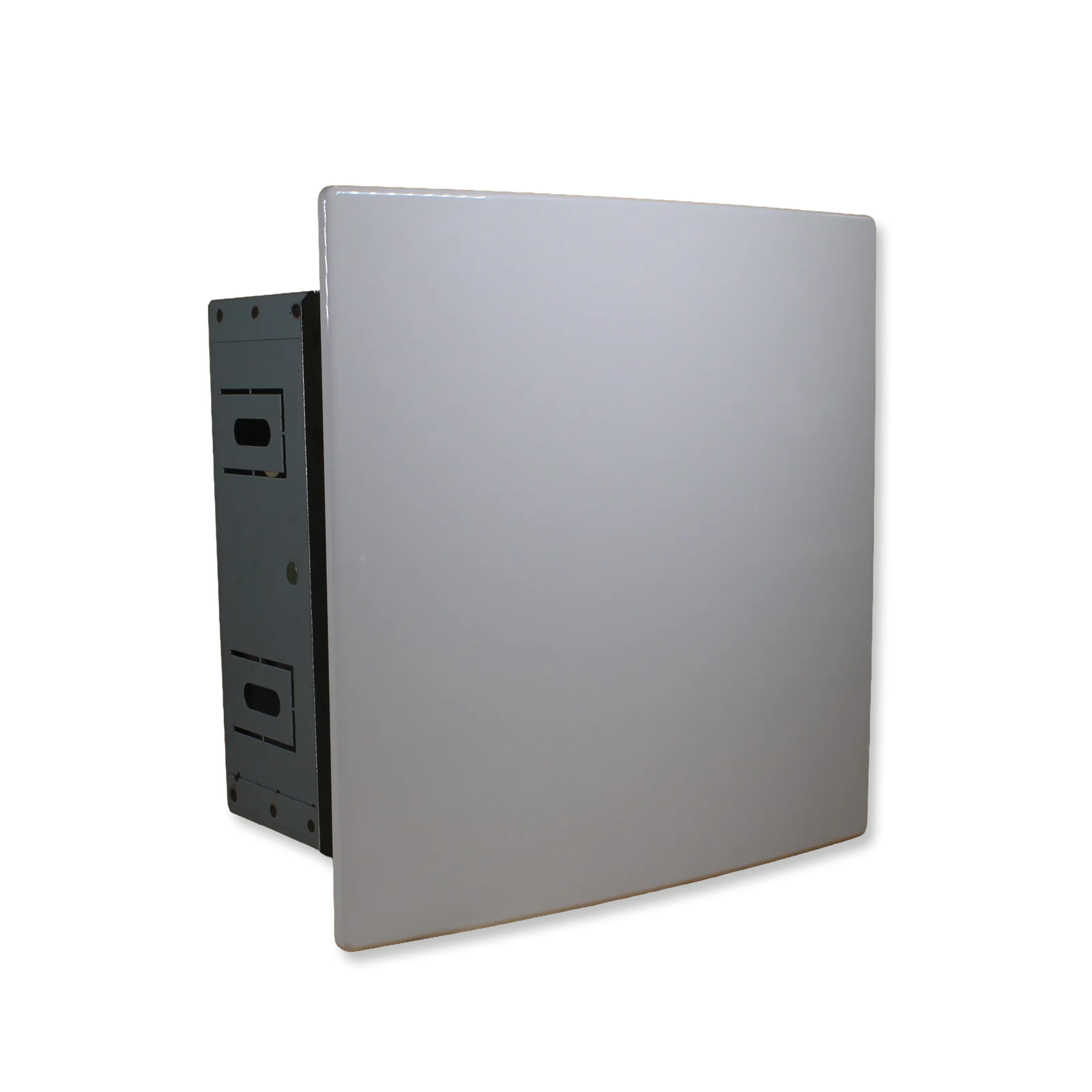

Kunststoffabdeckung für Minol Messstation-MiniBreite x Höhe (mm): 248 x 248 x 15 mmFarbe weiß RAL 9016Mit Magnetbefestigung

Aufputzset chrom, weiß oder edelmatt für Minoblock® micro 180 mm Breite x 150 mm Höhe.

Aufputzset chrom oder weiß hoch für Minoblock® micro 180 mm Breite x 150 mm Höhe x 25mm Tiefe

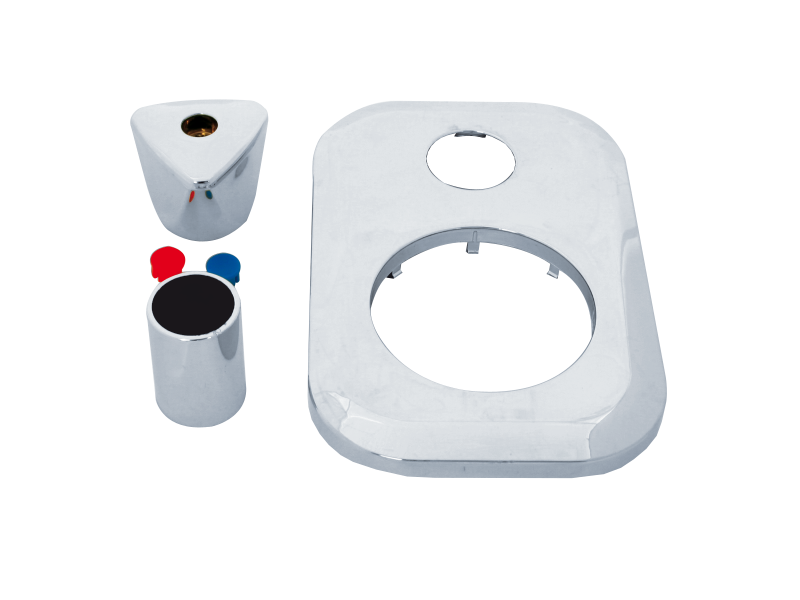

Einteilige Rosette zur Abdeckung des ZENNER-Block 2" 100X150, inkl. Spindelverlängerungen und Zentrierscheiben, inkl. Hülsen zum Aufschrauben auf Ventiloberteile, inkl. Kronengriffe zum Aufstecken auf Ventiloberteile und zur Ventilbetätigung, inkl. zwei Kronengriffeinsätze zur Fixierung der Kronengriffe und farblichen Kennzeichnung Kalt- / Warmwasser.

Verlängerung 30 mm für Aufputzset, verchromt für Minol Unterputzteil microV / Minol Minoblock micro

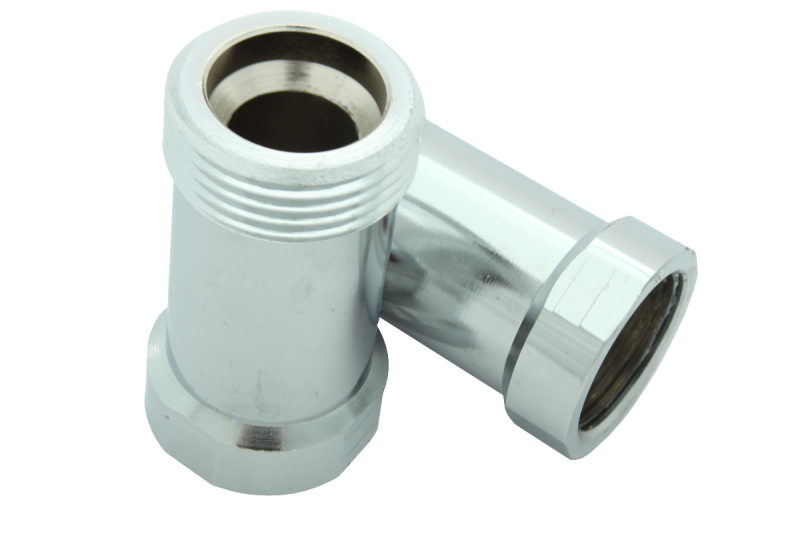

Ausgleichstück für Aufputzzähler Minol Minomess- verchromt, mit O-Ring Dichtung.Je Zähler 2 Ausgleichstücke erforderlich

Verlängerung 60 mm für Aufputzset für UPT microV / Minol Minoblock micro

Verlängerungssatz für Ventilzähler VZ8 22 mm, maximal drei Verlängerungen verwenden

Zusatzverlängerung 30 mm für Verlängerungs-Set microV, Minol Minoblock micro Ms
